Извлечение
платы ввода-вывода
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту SD
b) батарею
c) нижнюю крышку
d) жесткий диск
e) окантовку клавиатуры
f) клавиатуру
g) упор для рук
h) динамик
i) крышку шарниров дисплея
j) дисплей в сборе
k) системную плату

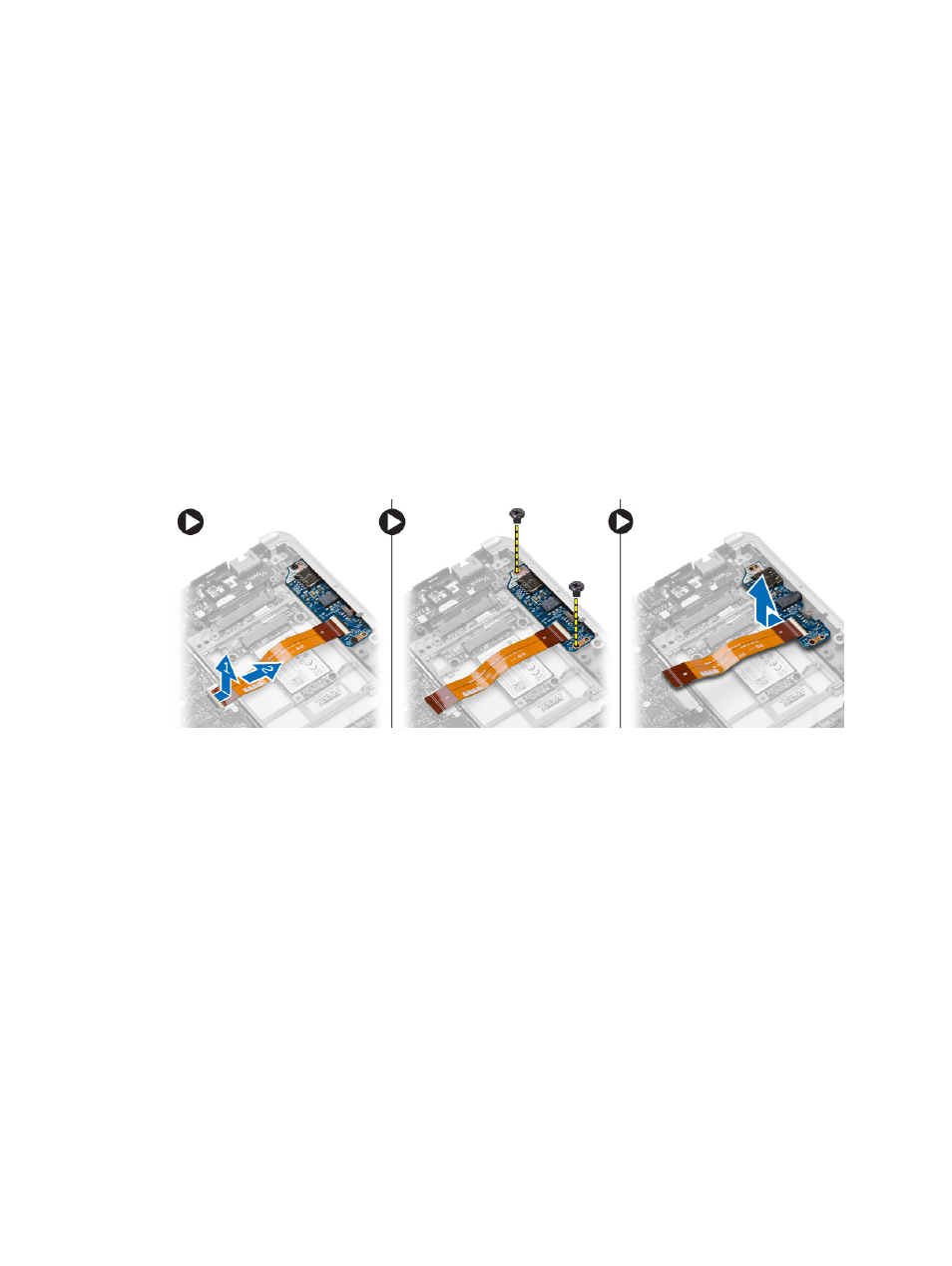

3.
Отсоедините
кабель ввода/выводы от системной платы и удалите винт, с помощью которого плата ввода/
вывода
крепится к корпусу компьютера. Извлеките плату ввода/вывода из корпуса компьютера.
Установка
платы ввода-вывода
1.
Разместите
плату ввода-вывода в предназначенном для нее гнезде и со щелчком закрепите ее на месте.
2.
Затяните
винты, чтобы прикрепить плату ввода/вывода.
3.
Подсоедините
кабель платы ввода-вывода к системной плате.
39
