Dell Vostro 1310 (Early 2008) - Инструкция (Страница 25)

Назад на страницу содержания
Вентилятор
Руководство по обслуживанию
Извлечение вентилятора
Обратная установка вентилятора
Извлечение вентилятора
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Извлеките винт M2,5 x 5 мм, фиксирующий крышку модуля памяти.
3. Снимите крышку модуля памяти .
4. Извлеките два винта M2,5 x 5 мм, фиксирующие вентилятор на основании компьютера.
5. Отсоедините разъем вентилятора от разъема системной платы и снимите вентилятор .
Обратная установка вентилятора
1. Совместите резьбовые отверстия вентилятора с отверстиями в основании компьютера .
2. Установите два винта M2,5 x 5 мм для фиксации вентилятора на основании компьютера.
3. Подсоедините разъем вентилятора к разъему системной платы .
4. Установите на место крышку модуля памяти .
ПРЕДУПРЕЖДЕНИЕ : Перед началом следующей процедуры выполните инструкции по технике безопасности , предоставляемые вместе с
компьютером .

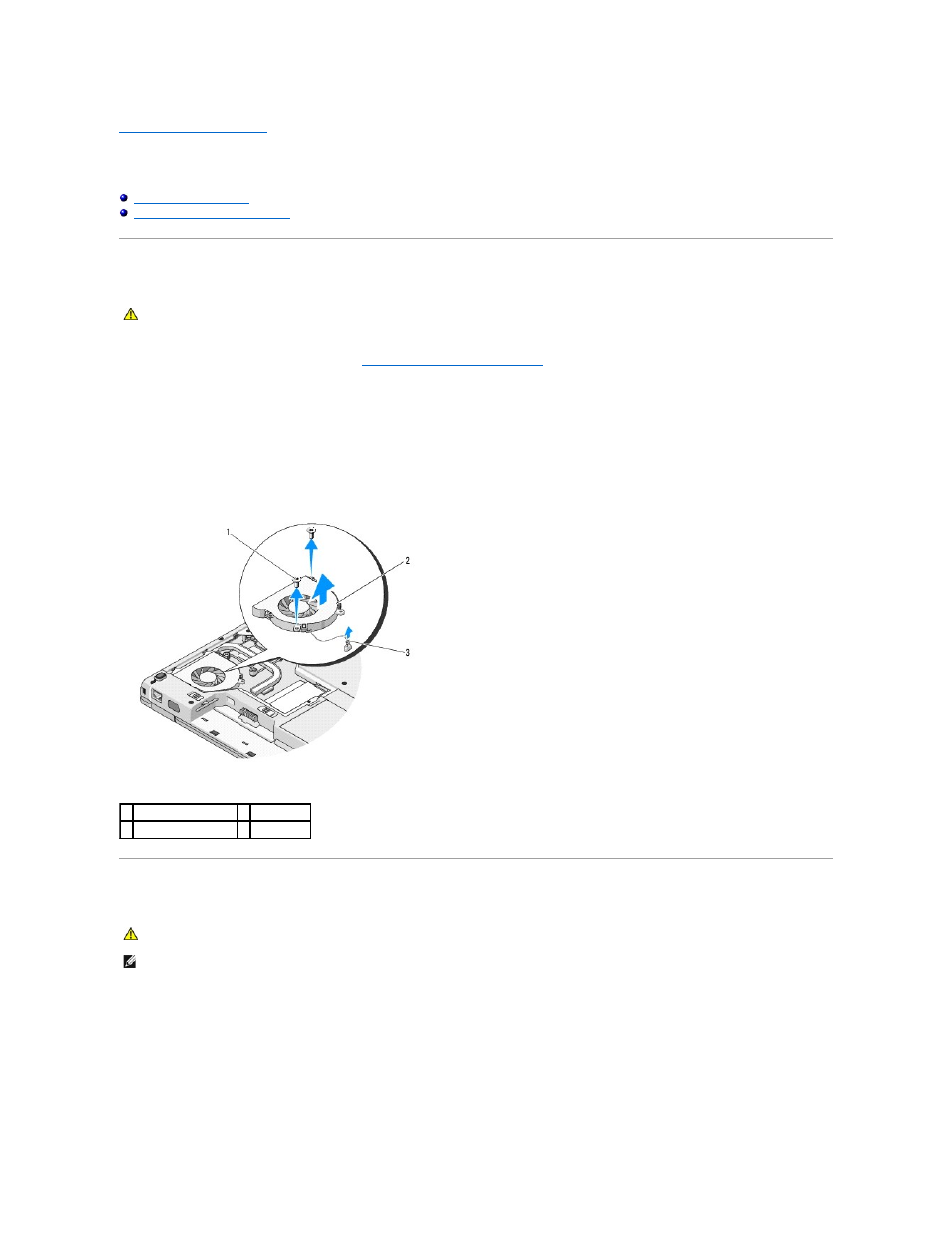

1 винты M2,5 x 5 мм (2) 2 вентилятор
3 разъем вентилятора
ПРЕДУПРЕЖДЕНИЕ : Перед началом следующей процедуры выполните инструкции по технике безопасности , предоставляемые вместе с
компьютером .
ПРИМЕЧАНИЕ : Данная процедура предполагает предварительное выполнение процедуры извлечения .
