Технический обзор

|

13

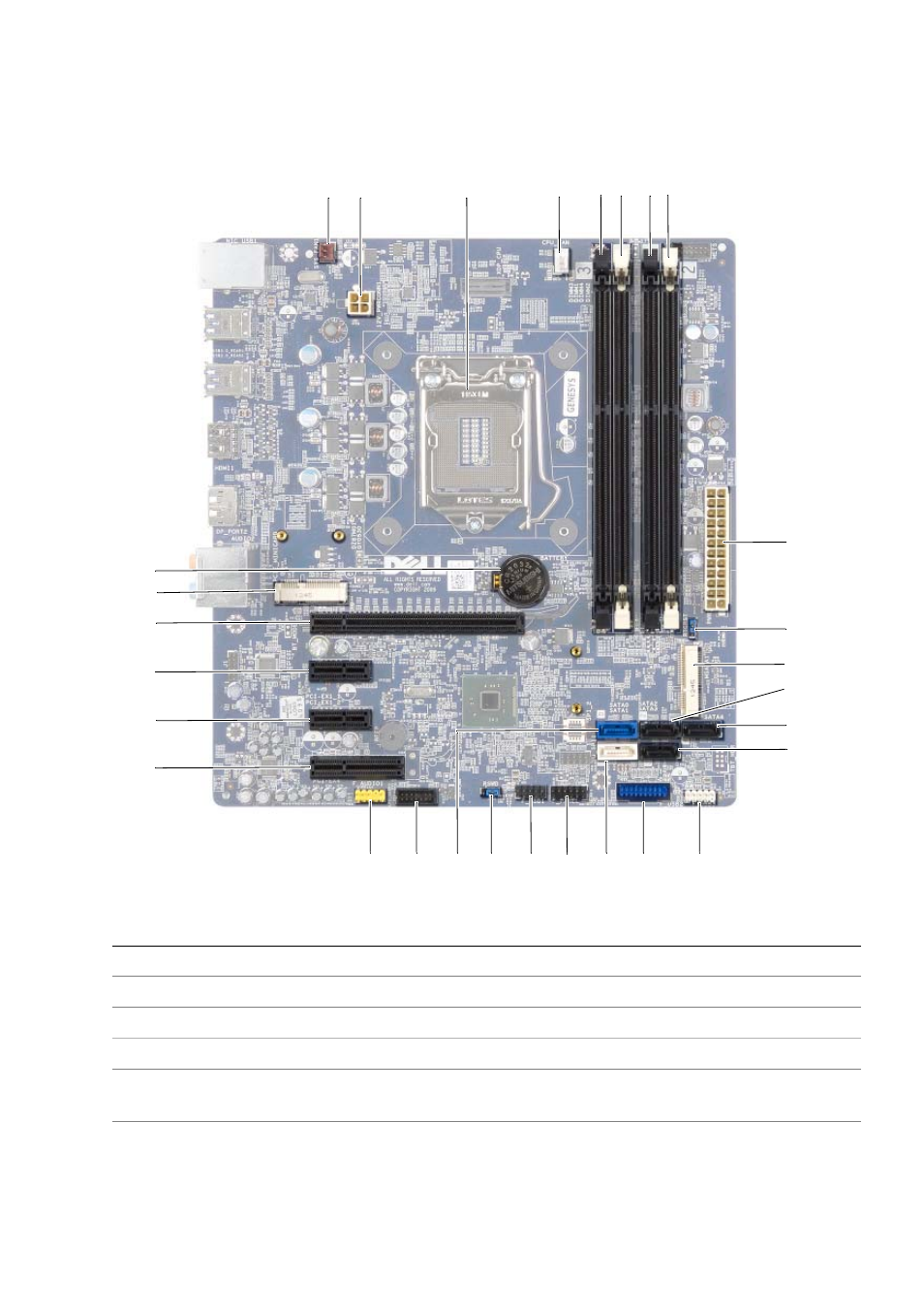

Компоненты системной платы

1

разъем вентилятора корпуса (SYS_FAN 1)

2

разъем питания (PWRCONN1)

3

разъем процессора

4

разъем вентилятора процессора (CPU_FAN)

5

разъемы модулей памяти (DIMM3)

6

разъемы модулей памяти (DIMM1)

7

разъемы модулей памяти (DIMM4)

8

разъемы модулей памяти (DIMM2)

9

основной разъем питания (PWR1)

10 перемычка сброса настроек

КМОП схемы (RTCRST)

11

разъем mSATA (MSATA1)

12 разъем для диска SATA 3.0 (6 Гбит/с)

(SATA 2)

1 2

3

4

55 6 7 8

9

10
11

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

29

28

12
