Извлечение батарейки типа «таблетка, Установка батарейки типа «таблетка, Извлечение радиатора в сборе – Инструкция по эксплуатации Dell Precision T1700 (Mid 2013)
Страница 28: Извлечение, Батарейки типа «таблетка, Установка, Радиатора в сборе, Извлечение батарейки типа « таблетка, Установка батарейки типа « таблетка

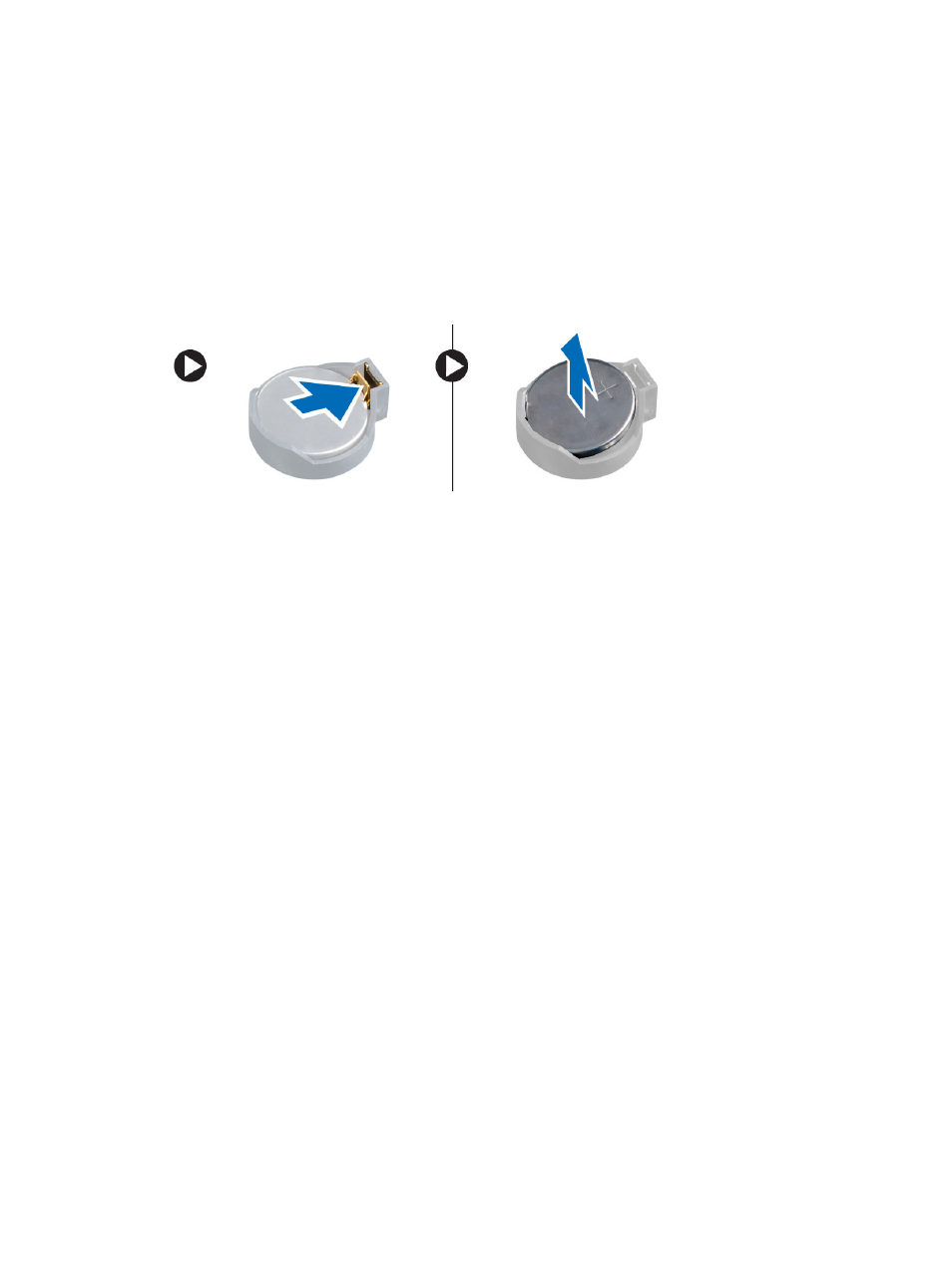

Извлечение
батарейки типа «таблетка»
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) крышку
b) лицевую панель
c) отсек для дисков
3.
Отведите
фиксатор от батареи, чтобы она выскочила из гнезда, а затем извлеките батарею из компьютера.
Установка
батарейки типа «таблетка»
1.
Вставьте
батарею типа «таблетка» в соответствующее гнездо на системной плате.
2.
Нажмите
на батарейку типа «таблетка», чтобы сработала защелка, удерживающая ее на месте.
3.
Установите
:
a) отсек для дисков
b) лицевую панель
c) крышку
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
радиатора в сборе
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
крышку.
3.
Используя
обе руки, надавите на фиксаторы наружу, одновременно поднимая кожух вентилятора вверх, и
извлеките
его из компьютера.
28
