Установка фиксирующей скобы платы
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Установите фиксирующую скобу платы
, убедившись в соблюдении следующих условий:
l
направляющий зажим совмещен с направляющей выемкой
;
l
верхние части всех плат и заглушек находятся на одном уровне с выравнивающим стержнем
;
l
выемка в верхней части платы или заглушки попадает на направляющую
.
3.
Затяните винт
, крепящий фиксирующую скобу платы.
Извлечение плат
PCI и PCI Express
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).

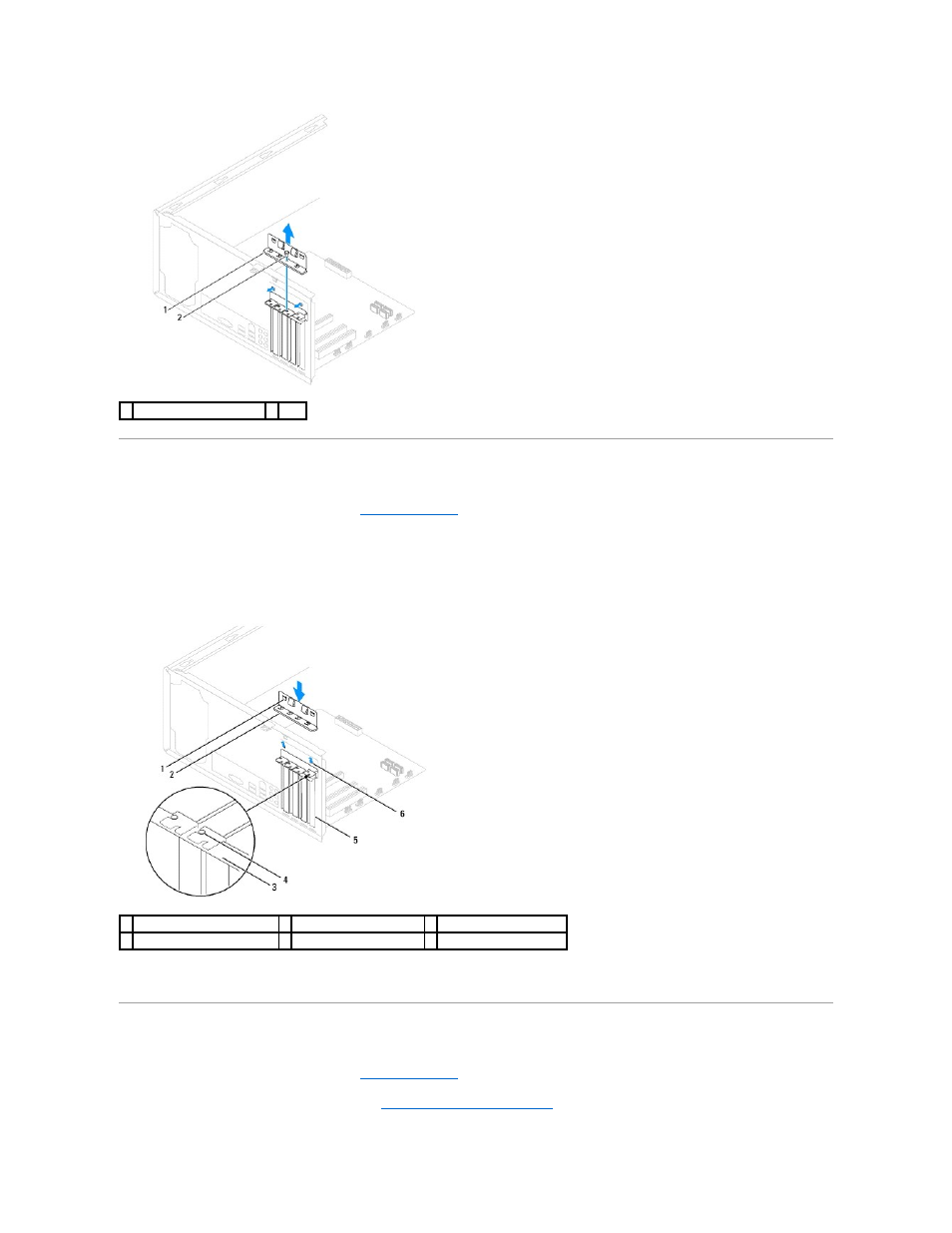

1 фиксирующая скоба платы 2 винт
1 направляющие зажимы (2)
2 фиксирующая скоба платы 3 установочная планка
4 направляющая выравнивания 5 заглушка
6 направляющая выемка (2)
