Обратная установка модуля процессора – Инструкция по эксплуатации Dell Vostro 1710 (Early 2008)
Страница 49
термоохлаждающих накладок.
ВНИМАНИЕ:
При извлечении модуля процессора потяните модуль вверх, не допуская перекосов. Следите за
тем, чтобы не погнуть контакты модуля процессора.
7. Приподнимите модуль процессора и извлеките его из гнезда с нулевым усилием сочленения.
Обратная установка модуля процессора
ПРЕДУПРЕЖДЕНИЕ:
Перед тем как приступить к выполнению следующей процедуры, выполните
инструкции по технике безопасности, прилагаемые к компьютеру.
ВНИМАНИЕ:
Не касайтесь контактной колодки процессора. Во избежание прерывистого контакта между
кулачковым винтом и процессором при поворачивании кулачкового винта прижмите и удерживайте основание
процессора, на котором монтируется контактная колодка.
ВНИМАНИЕ:
Перед установкой модуля процессора убедитесь, что кулачковый фиксатор находится в полностью
открытом положении. Правильная установка модуля в гнездо с нулевым усилием сочленения не требует
применения силы. Неправильная установка модуля процессора может привести к прерывистому контакту или
неустранимому повреждению микропроцессора и гнезда с нулевым усилием сочленения.
ПРИМЕЧАНИЕ:
При установке нового процессора в комплекте в вашем распоряжении будет новый блок
радиатора, включающий прикрепленную термоохлаждающую накладку, либо новая термоохлаждающая накладка
поставляется вместе с технологическим листком, на котором показан правильный способ установки.
Данная процедура предполагает завершение процедуры извлечения
1. Совместите угол модуля процессора с выводом 1 с углом гнезда с нулевым усилием сочленения с выводом 1,
затем вставьте модуль процессора.
ПРИМЕЧАНИЕ:
Угол модуля процессора с выводом 1 имеет треугольник, совмещаемый с треугольником,
расположенным на углу с выводом 1 гнезда с нулевым усилием сочленения.
Если модуль процессора правильно установлен, все четыре угла совмещаются на одинаковой высоте. Если один
угол модуля или более выше, чем другие, модуль установлен неправильно.

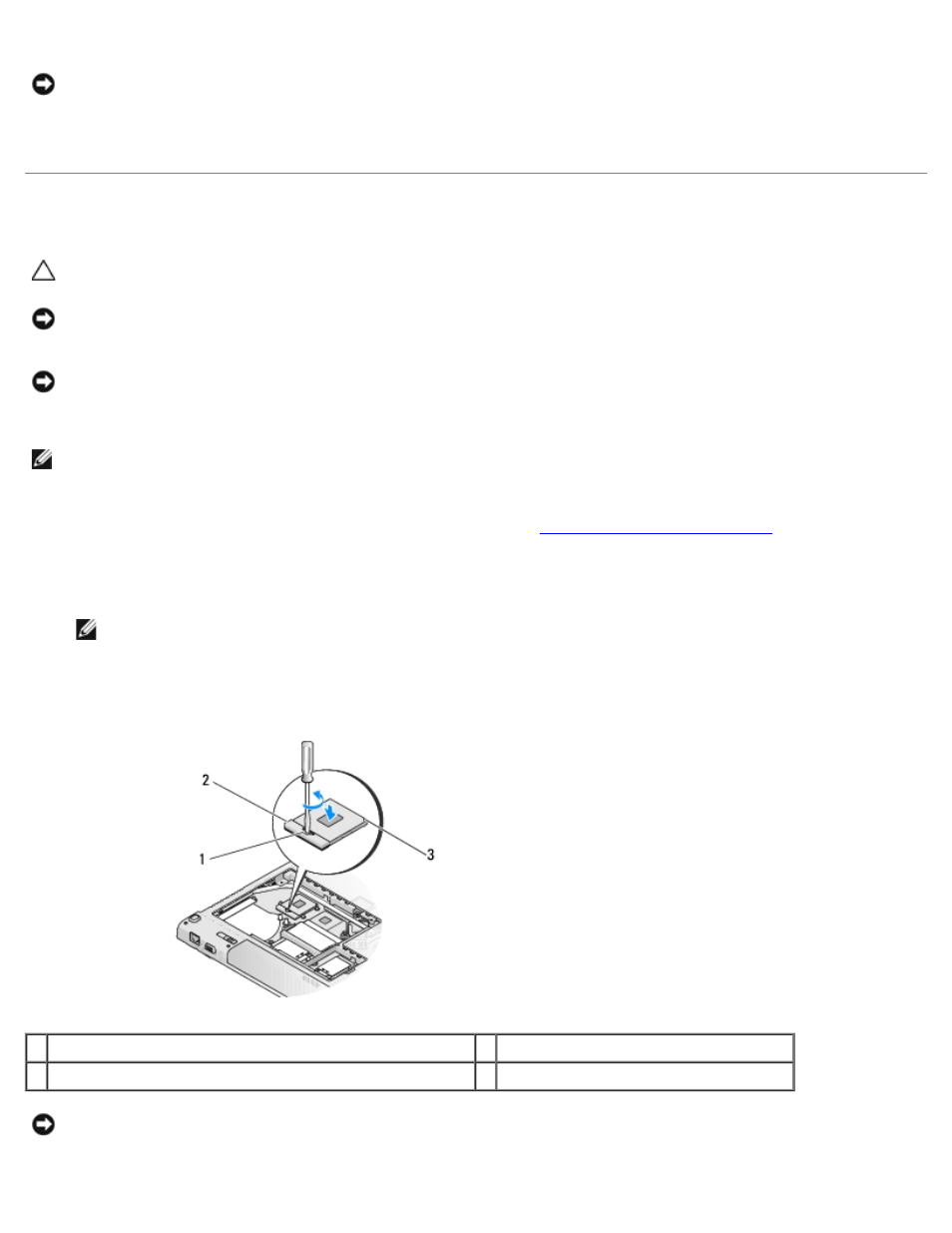

1 кулачковый винт гнезда с нулевым усилием сочленения 2 гнездо с нулевым усилием сочленения
3 угол с выводом 1
ВНИМАНИЕ:
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при
повороте кулачкового винта.
