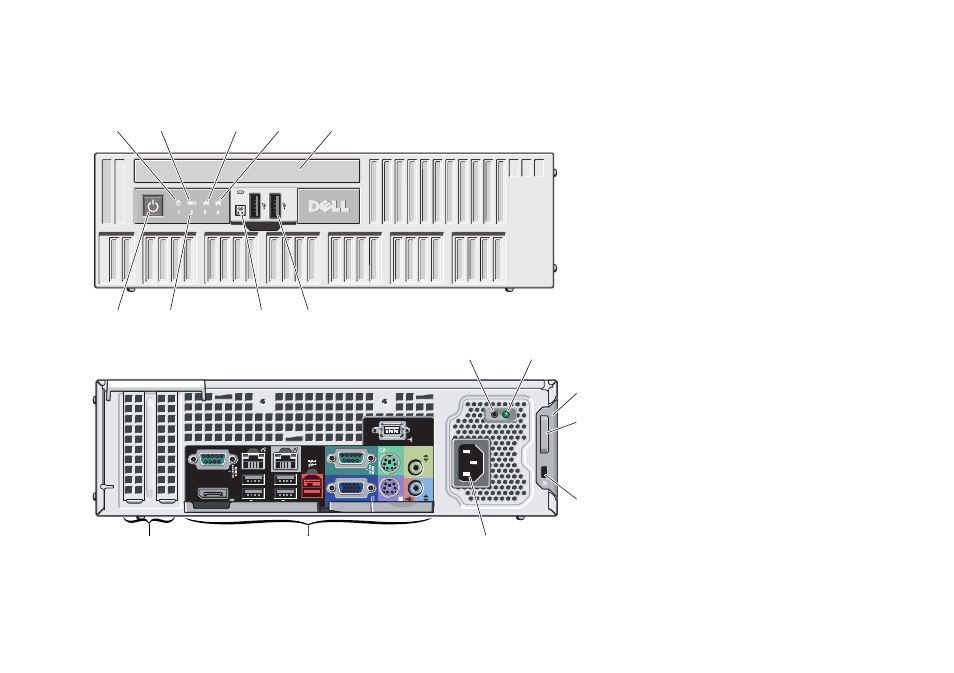

Модель в компактном корпусе — вид спереди и сзади
1 5
6 9 8
2
1 индикатор активности дисков
2 индикатор Wi Fi
3 индикатор наличия сетевого
подключения 1
4 индикатор наличия сетевого
подключения 2
5 отсек для дисковода DVD дисков
6 разъемы USB 2.0 (2)
7 внешний разъем кнопки питания
8 диагностические индикаторы (4)
9 кнопка питания / индикатор питания
10 кнопка диагностики блока питания
11 диагностический индикатор блока
питания
12 защелка крышки корпуса
13 кольцо для навесного замка
14 гнездо для троса безопасности
15 разъем для кабеля питания
16 разъемы задней панели
17 слоты для плат расширения (2)
16 17
7
11
12
13
14
15
10
3 4
