Норма внесения удобрений: ходовой
привод
Один или два насоса ходового привода марки
CDS-John Blue ® (на более новых моделях пропашных сеялок)
или два насоса ходового привода марки Hypro (на более
ранних моделях пропашных сеялок) обычно совмещены со
штангой второго типа на пропашной сеялке. Обратите
внимание, что способы регулировки нормы внесения
материала для разных типов насосов разные.
Насос JohnBlue: норма внесения удобрений
См. Рисунок 15 и Рисунок 16
Одного поршневого насоса ,
как правило, достаточно для
“стартерных” норм внесения удобрений. Для более высоких
норм может потребоваться два поршневых насоса.
Ориентировочная норма настраивается посредством одной
“ведущей” звездочки в системе ходового привода. Точная
норма выставляется при помощи шкалы (регулировочная
ступица) на насосе с использованием специального
инструмента, поставляемого с насосом.
Норму можно настроить при помощи любого из трех
источников:
• таблица на следующей странице,
• “скользящая”
таблица на специальной планке,
поставляемая в комплекте с насосом;
• электронный калькулятор на веб-сайте компании JohnBlue
( www.cds-johnblue.com )
1. Проверьте параметры настройки трубопровода. См.
разделы “Регулировка предохранительного клапана”
и “Фильтр” в руководстве по эксплуатации.
2. Определите необходимую ведущую звездочку (15T или
47T) по таблице на следующей странице/по
“скользящей” таблице/через веб-калькулятор. Если
нужная звездочка уже стоит на приводном валу,
переходите к пункту 7. Если нет, то следуйте
инструкциям по замене звездочки, см. пункт 3.
3. Снимите рукоятку и защиту . Ослабьте ролик и
снимите цепь с нижнего передаточного валика .
4. Снимите другую звездочку с вала . Снимите пальцы и
замените звездочку. Установите снятую звездочку на вал
для хранения.
5. Установите на место цепь . Настройте ролик ,
затянув таким образом, чтобы наиболее длинный
промежуток цепи провисал на 6 мм.
6. Установите на место защиту и закрепите ее рукояткой
.
См. Рисунок 16
7.
При помощи торцевого гаечного ключа на одном конце
специального инструмента JohnBlue 115681-01, ослабьте
гайку на стрелке.
8. При помощи другого конца специального инструмента (в
комплекте с насосом), поверните круговую шкалу до
значения, указанного в таблице на следующей станице/на
“скользящей” таблице/ в веб-калькуляторе.
9. Затяните гайку на стрелке.

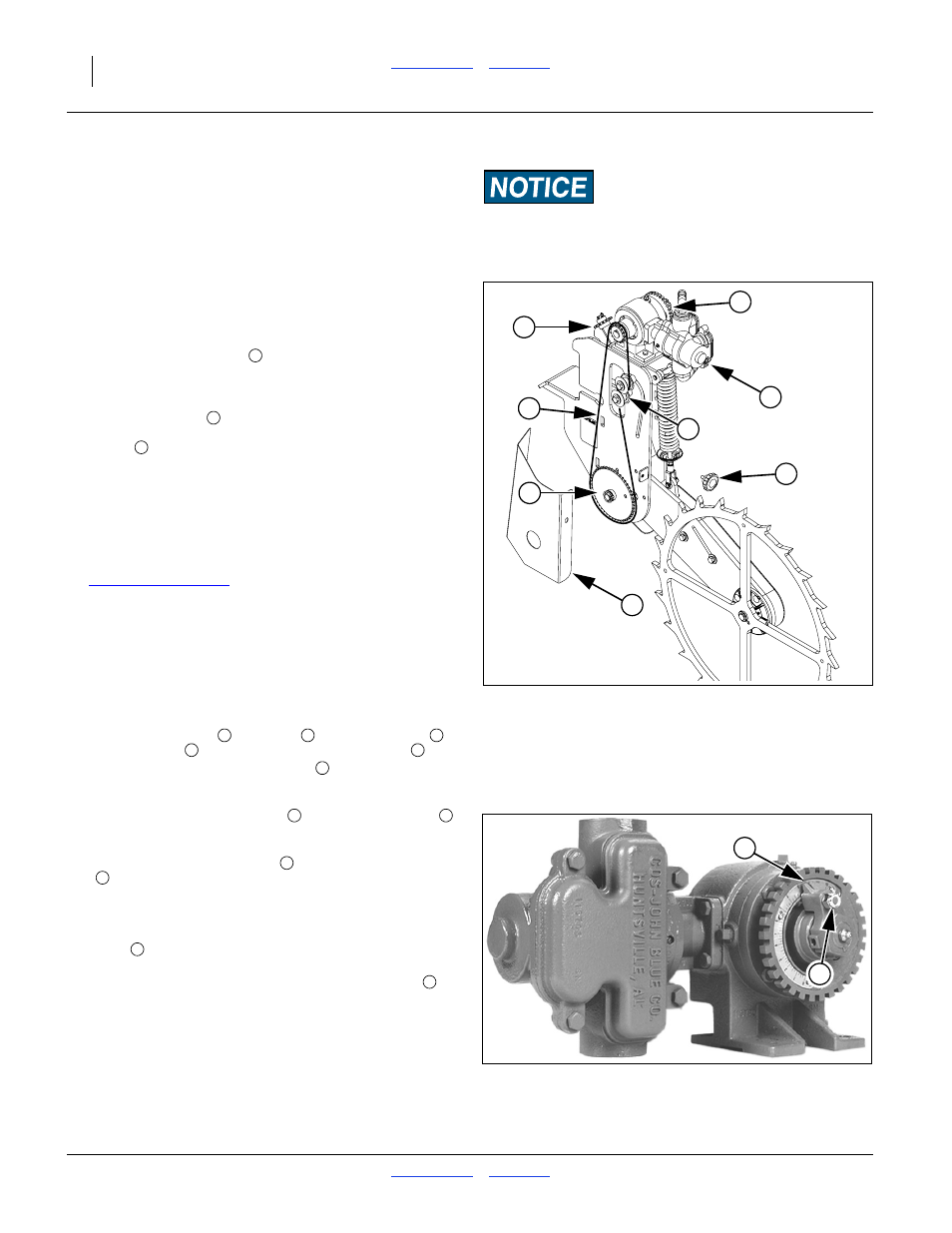

Рисунок 15
Насос марки CDS-John Blue
®
28416
ПРИМЕЧАНИЕ! Контактное колесо и цепи начинают
действовать при опускании и движении сеялки. Насос
должен быть выключен в случае высева без внесения
удобрений. Следует отсоединить цепь или снять звездочку.
4
3
2
5
6
7
8
9
2
3
4
5 6 7
8 3
9
Рисунок 16
Шкала насоса
26155
4
9
8 7
6
5
9
4
