23
Раздел 3 Регулировка
05/15/2006 12-ти, 15-ти и 20-ти футовые (3,6 м; 4,6 м; 6,1 м) Сеялки с трехточечной навеской 118-389M-A-RUS
Great Plains Mfg., Inc.
Регулировка маркеров
Регулировка дисков
Изменение угла установки диска. Если диск маркера
оставляет нечеткий след, следует установить диск под таким
углом, чтобы след был более широким. См. Рисунок 3-11.
Ослабьте два 0,5-дюймовых (1,27 см) болта (1),
фиксирующие диск в сборе (2). Поверните диск до нужного
угла наклона.

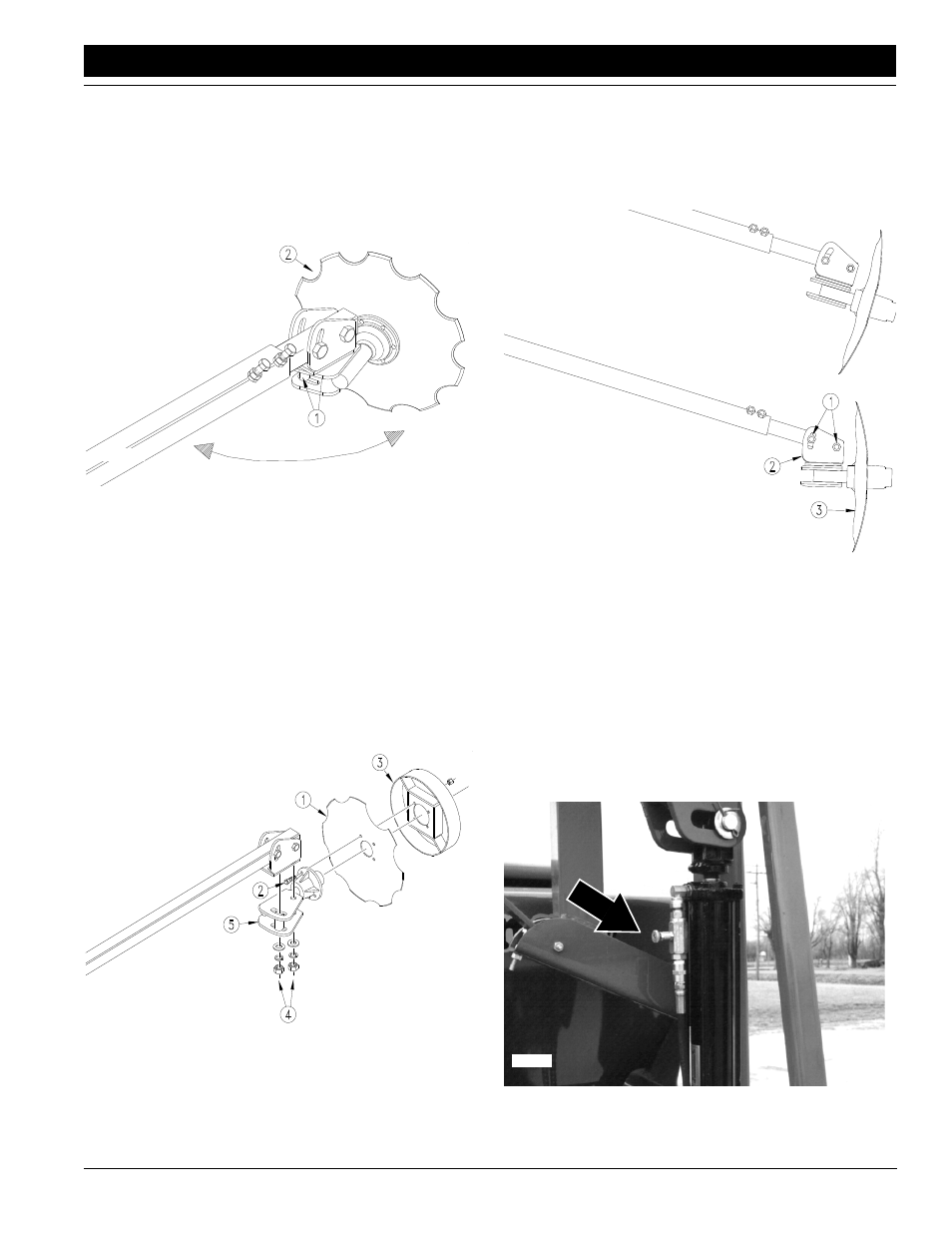

Рисунок 3-11
Угол установки диска
Изменение направления врезания диска. Чтобы в
различных почвенных условиях менять направление
врезания диска, а соответственно и тип оставляемого им
следа, см. Рисунок 3-12.
1.
Поворот диска обратной стороной: снимите четыре
ребристых болта (2) со ступицы диска, переверните
диск (1) обратной стороной и поставьте на место обод
для регулирования заглубления (3) и ребристые болты.
2. Поворот диска в сборе: снимите два 0,5-дюймовых (1,27
см) болта, шайбы и гайки (4), переверните весь диск в
сборе (5) на другую сторону, поставьте на место 0,5-
дюймовые болты (1,27 см) и установите диск под
нужным углом.
Рисунок 3-12
Напрвление врезания диска, диск в сборе перевернут
на другую сторону
17676
17689
Выравнивание диска маркера. Если при опускании
маркера в рабочее положение, его диск не перпендикулярен
земле, или рычаг маркера имеет тенденцию к складыванию,
следует отрегулировать узел крепления маркера.
Чтобы отрегулировать, ослабьте x-дюймовые болты (1) и
покрутите узел крепления маркера (2) так, чтобы диск
оказался перпендикулярен земле (3).
Рисунок 3-13
Перпендикулярное расположение диска
Скорость складывания
Игольчатый клапан. Игольчатый клапан регулирует
скорость складывания маркеров, подсоединенных
отдельно. Данный клапан располагается возле штоковой
камеры цилиндра маркера. См. Рисунок 3-14.
При работе трактора на холостом ходу при нормальной
скорости, настройте безопасную скорость складывания
маркеров. Поверните регулировочную ручку по часовой
стрелке для уменьшения скорости складывания или против
часовой стрелки для увеличения скорости складывания.
Чрезмерная скорость складывания может повредить
маркеры, и, таким образом, аннулировать гарантию.
Рисунок 3- 14
Игольчатый клапан
17635
17620
