Выбор типа привода
Смотри Рисунок 1
Тип привода определяется размером (количеством
зубьев) звездочки на приводном валу высевающих
аппаратов к аждой секции орудия (всего 3 шт.).
Для выбора Типа привода см.таблицы на стр. 9. В
таблицах тип привода указан как 1, 2, 3 или 4.
Каждая цифра соответствует одной из звездочек
(см.таблицу справа и Рисунок 3 ниже).
Смена типа привода
1. Ослабьте верхний натяжной ролик цепи и
сдвиньте его вперед, особенно при смене типа
привода на Тип 1.
2. Снимите приводную цепь с рабочей звездочки.
3. Снимите шплинт и переставьте звездочки на
валу .Рабочая звездочка – вторая с внутренней
стороны. Убедитесь, что все 4 звездочки
находятся на валу.
4. Оденьте приводную цепь на вторую с внутренней
стороны (рабочую) звездочку.
5. Установите натяжной ролик и зафиксируйте его.
Цепь должна иметь 13 мм провисания в верхнем
пролете.
6. Установите тот же тип привода и на остальных
секциях орудия.

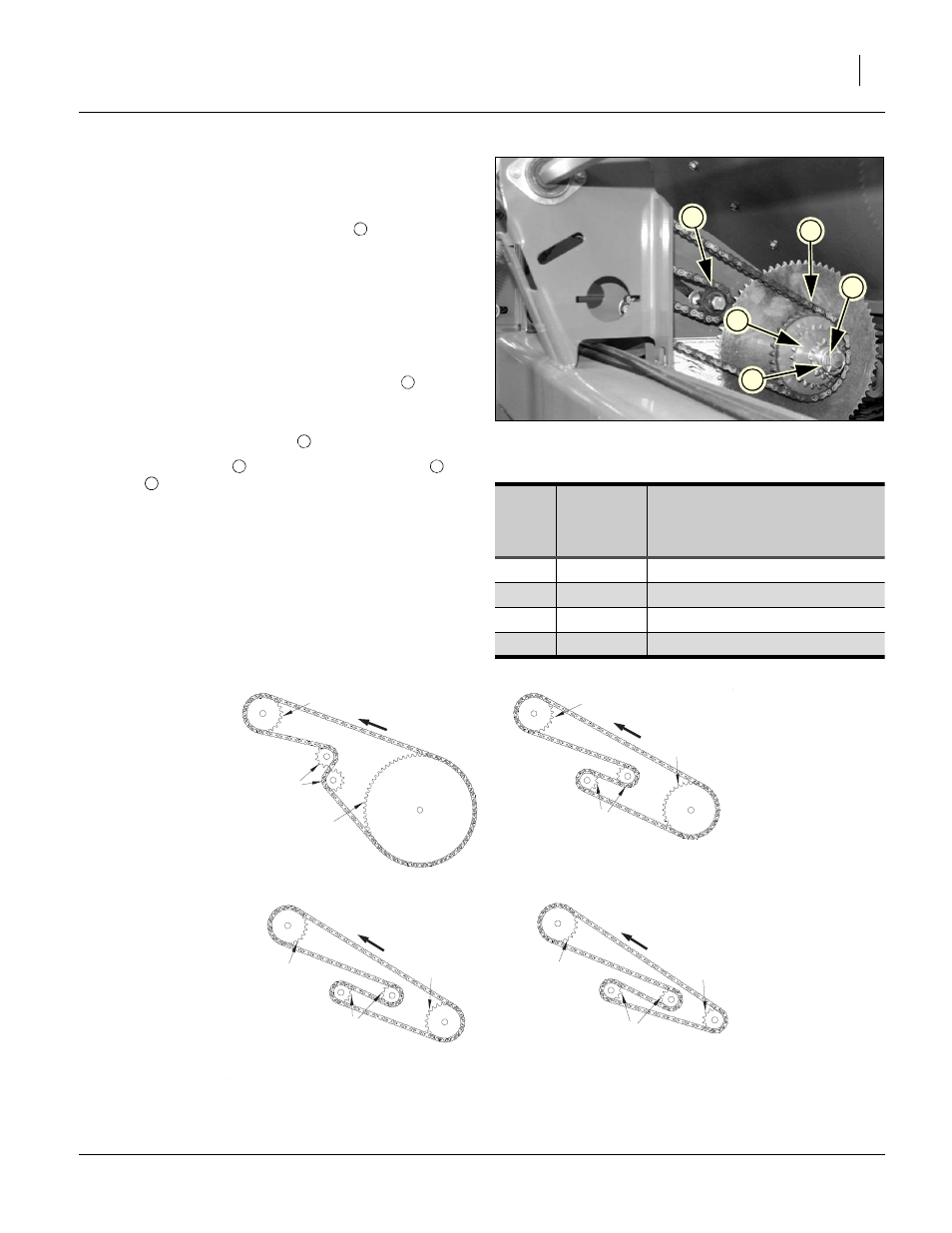

Рисунок 1
Выбран Тип привода 2
26481
Тип
при-
вода
Звездочка Относительная скорость
1 72 Зуба Самая медленная
2 34 Зуба В 2,12 раза быстрее чем Тип 1
3 23 Зуба В 3,13 раза быстрее чем Тип 1
4 14 Зубов В 5,14 раза быстрее чем Тип 1
1
4
2
3
5 1
Звездочка муфты на 23 зуба
Натяжители на
12 зубов
72 зуба
Натяжители на
12 зубов
Натяжители на
12 зубов
Натяжители на
12 зубов
Звездочка муфты на 23 зуба
Звездочка муфты на
23 зуба
Звездочка муфты на
23 зуба
23 зуба 14 зубов
34 зуба
Тип привода 1 Тип привода 2
Тип привода 3 Тип привода 4
Рисунок 2
Натяжка цепей в зависимости от типа привода
18839
2
3
4 5
1
