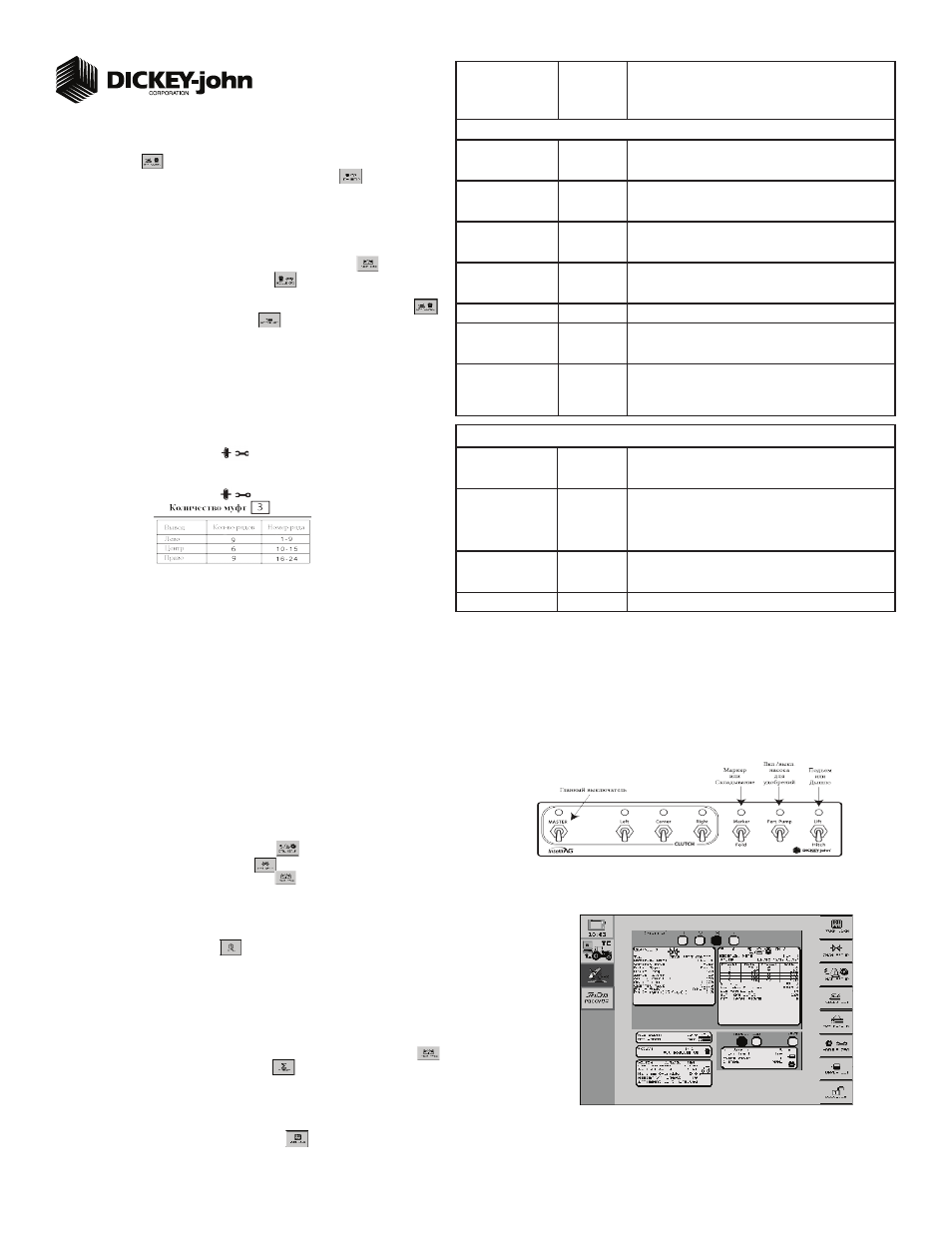

Краткое руководство по настройке IntelliAg, модель: YP24, 70 см, Air Pro
11001-1522-200908
©2009 DICKEY-john Corporation
Технические характеристики могут быть изменены без уведомления.
ШАГ 10: Настройка модуля муфты складывания
Модуль муфты складывания устанавливается в кабине трактора для контроля за
муфтами рядов, маркерами, складыванием, включением/выключением системы
для внесения удобрений, подъемом и сцеплением.
1. В основном рабочем меню нажмите кнопку «Конфигурация муфт» для
перехода на экран конфигурации муфт. Убедитесь, что указано правильное
количество муфт системы.
2. Кнопка «Конфигурация муфт» появляется в верхней части экрана
только в том случае, если установлен модуль питания сеялки и модуль муфты
складывания.
Шаг 11: Управление модулем муфты складывания
1. Средства управления секциями сеялки включают муфты левой, центральной и
правой секции.
2. «Главный выключатель» должен находиться во включенном положении (ON) для
активации работы секций сеялки. При включении муфты любой секции загорается
зеленый сигнал.
3. Во время высева переключатель «Маркер/Складывание» должен быть поднят
вверх (Маркер). В опущенном положении (Складывание) переключатель управляет
складыванием основной рамы сеялки.
4. Переключатель насоса системы для внесения удобрений включен, когда находится в
поднятом положении (UP). Для выключения насоса следует опустить переключатель
вниз (DOWN).
5. Во время работы переключатель «Подъем/Дышло» должен быть поднят вверх
(Подъем). В положении «Дышло» переключатель опущен вниз (Дышло), что снимает
блокировку и активирует раскладывание телескопического дышла при подготовке к
складыванию орудия для транспортировки.
6. При транспортировке сеялки с гидроуправляемым дышлом переключатель «Подъем/
Дышло» ДОЛЖЕН быть в положении «Дышло», а гидравлический контур – в
ПЛАВАЮЩЕМ режиме. ПРИМЕЧАНИЕ: Переключатель «Подъем/Дышло» не активен
при работе со стандартной трехточечной навеской трактора .
Назначение бункеров
1. В основном меню нажмите кнопку «Следующая страница» .
2. Нажмите кнопку «Конфигурация модуля» для перехода в меню
конфигурации модуля.
3. В меню конфигурации модуля, нажмите кнопку «Назначение бункера» .
4. Нажмите кнопку «Настройка бункера» .
5. Введите необходимые значения, используя таблицу F в качестве примера.
Настройка бункеров
Количество бункеров 2 (базовых)
2 доп.
(опционных)
Количество датчиков бункеров, подключенных к каждому модулю
(максимум: 4 датчика). Значения высвечиваются автоматически, если
выполнена автоконфигурация.
Логический уровень Активный
низкий
Настраивает работу датчика бункера на определение низкого уровня
материала, что приводит к срабатыванию сигнального оповещения.
Используйте данную команду, если подключенный датчик, так же как
и датчик бункера DICKEY-john, сообщает о низком уровне материала,
когда бункер пуст.
Пауза перед сигналом 5 сек. Определяет промежуток времени (в секундах) между моментом
поступления информации о низком уровне материала в системе и
моментом срабатывания сигнального оповещения.
Канал Назначение датчика бункера для определенного канала.
ШАГ 12: Тест пяти оборотов
1. Нажмите кнопку «Настройка управления» .
2. Нажмите кнопку «Настройка канала» .
3. Нажмите кнопку «Следующая страница» .
4. Перед началом теста убедитесь, что сеялка находится в поднятом положении.
5. Включите стояночный тормоз и запустите двигатель трактора.
6. Запустите гидравлику при нормальных оборотах двигателя для прогревания
гидравлического масла в системе.
7. Нажмите кнопку «5 оборотов» .
8. Для проведения теста необходимо обозначить скорость движения и ряды.
9. Нажмите и удерживайте кнопку дистанционной проверки для проведения теста
пяти оборотов.
ШАГ 13: Сводный экран
Сводный экран позволяет ознакомиться с коэффициентами настройки активных
каналов управления.
1. На основном рабочем экране нажмите кнопку «Следующая страница» .
2. Нажмите кнопку «Сводная информация»
3. Для перехода к индивидуальным настройкам каналов нажмите на
соответствующую кнопку каналов 1-4.
4. Нажмите на желтую выделенную контуром кнопку для перехода на отдельный
экран редактирования настроек.
5. Нажмите кнопку основного рабочего экрана для возврата в основное меню.
Сводное
меню
4
ТАБЛИЦА F
Дополнительные
настройки
Значения по
умолчанию/
данные для
ввода
Инструкции / пояснения
Настройка оборотов вала
Сигнал превышения
верхнего предела
(скорость вентилятора)
4000 об./мин Значение, при котором срабатывает оповещение о превышении
верхнего предела оборотов.
Сигнал превышения
нижнего предела
(скорость вентилятора)
2300 об./мин Значение, при котором срабатывает оповещение превышении
нижнего предела оборотов.
Пауза перед сигналом
превышения верхнего
предела
10 сек. Пауза перед срабатыванием сигнального оповещения (в секундах)
после момента определения превышения верхнего предела
допустимой скорости вращения.
Пауза перед сигналом
превышения нижнего
предела
10 сек. Пауза перед срабатыванием сигнального оповещения (в секундах)
после момента определения превышения нижнего предела
допустимой скорости вращения.
Коэффициент оборотов 3 имп. на об. Количество импульсов на оборот вала.
Фильтр оборотов 0 Значение, используемое для фильтра выходного сигнала датчика
оборотов вентилятора. Стандартное значение: 0%, и, как правило,
фильтр данных не требуется.
Выключение системы
при срабатывании
сигнала превышения
нижнего предела
Выкл. Выключение ВСЕХ активных каналов в том случае, если датчик
определяет, что скорость упала ниже допустимого уровня. Команда
«Вкл.» отвечает за отключение каналов при падении скорости ниже
допустимого уровня. Команда «Выкл.» отключает данную функцию.
ШАГ 9: Настройка вспомогательного датчика
Назначение датчиков оборотов вала
1. В меню конфигурации модулей нажмите кнопку «Вспомогательное
назначение» .
2. Нажмите кнопку «Настройка скорости вращения вала» .
3. При необходимости укажите количество оборотов в минуту. ПРИМЕЧАНИЕ:
Для появления на экране кнопки «Настройка скорости вращения вала»
требуется настроить как минимум один датчик оборотов.
4. Введите необходимые значения, используя таблицу F в качестве примера.
