ВЫПУСКнОЙ ПатРУБОК
ВПУСКнОЙ ПатРУБОК
Серия TSM
635.1
Выпуск
D
Стр. 11 из 14
наПРаВление РаБОтЫ наСОСа
Насос предназначен для работы в обоих направлениях.
Перекачиваемая жидкость обычно подается в соединение
между внутренним упорным кольцом и втулкой, а
затем через канавку во втулку на наружное упорное
кольцо. Затем жидкость проходит во втулку контейнера
и в обратном направлении через полый вал и штифт
промежуточной шестерни на сторону впускного канала
насоса. Когда насос работает в обратном направлении,
поток жидкости также изменяет свое направление на
противоположное. См.
Рис. 14.

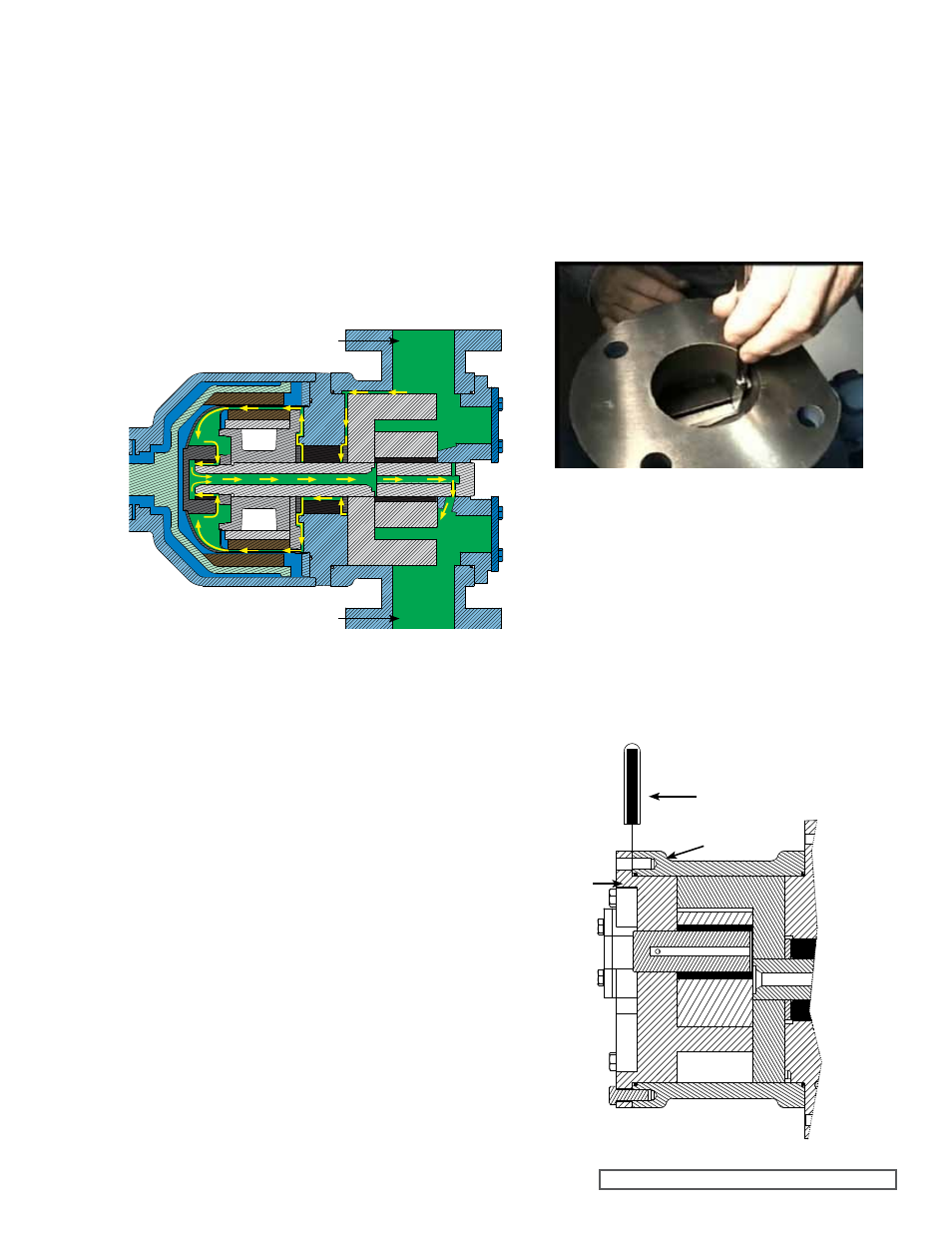

РиС. 14
ЦиРКУлЯЦиЯ ЖидКОСти ЧеРез тиПОВОЙ наСОС
С ЭлеКтРОМаГнитнЫМ ПРиВОдОМ
Этот рисунок приведен только в целях иллюстрации
принципа работы, тогда как фактическая конструкция
насоса и расположение патрубков могут быть другими
РиС. 15 ПРОЦедУРа «а»
РиС. 16
ПРОЦедУРа «Б»
РеГУлиРОВКа тОРЦеВОГО
зазОРа
В моделях насосов типоразмеров H-HL величина
типового торцевого зазора равна 0.004 дюйма
(~0,102 мм). Величины торцевого зазора адекватны
величинам вязкости до 2500 SSU / 540 cSt (для легких
масел типа SAE 40 при комнатной температуре).
Использование масел с более высокой степенью
вязкости
требует
дополнительного
зазора.
В
большинстве случаев, величина торцевого зазора
удваивается при использовании масел с более высокой
степенью вязкости. Более конкретные рекомендации
относительно величин торцевых зазоров для масел с
высокой степенью вязкости или для эксплуатационных
температур, превышающих 225°F (107°C), можно
получить у вашего представителя корпорации VIKING
или непосредственно на заводе-изготовителе. При
замене регулировочных прокладок или при переборке
насоса воспользуйтесь любой из перечисленных ниже
процедур для правильной регулировке торцевого
зазора.
КалиБРОВОЧнЫЙ
ЩУП
КОРПУС
КРЫШКа
ПРОЦедУРа «а»:
После проведения установки ротора, затяжки и фиксации
контргайки введите калибровочный щуп, толщина
которого соответствует размеру требуемого торцевого
зазора, в отверстие, между двумя зубьями ротора (см.
Рис.
15). При установленной промежуточной шестерне на ее
штифте установите крышку корпуса насоса. При плотной
затяжке болтов калибровочный щуп должен быть плотно
прижат, в противном случае необходимо увеличить или
уменьшить толщину регулировочных прокладок, чтобы
добиться требуемой величины торцевого зазора.
ПРОЦедУРа «Б»:
Если насос подключен к трубопроводу и его каналы
недоступны, удалите крышку насоса и регулировочные
прокладки. Установите крышку обратно на место (без
прокладок) и измерьте величину зазора, как это показано
на
Рис. 16. После замера величины зазора между
крышкой и корпусом насоса наберите комбинацию
прокладок, толщина которых равнялась бы сумме
величин измеренного зазора и требуемого торцевого
зазора. Снимите крышку, установите прокладки и вновь
установите крышку. Затяните болты крышки и проверьте
зазор. При правильно выбранном зазоре насос должен
легко вращаться рукой.
