Типовой ряд MV/F, MVM/F, MVP/F, MVMP/F
Страница 9
9510-850-ru
Ревизия 14
TM 8831
Издание 05/2013
5.3
Утилизация
Части арматуры могут быть заражены вредными
для организма и окружающей среды веществами,
так что очистка является недостаточной мерой.
Опасность для здоровья и окружающей
среды при взаимодействии со средой!
♦
Носить спецодежду при выполнении работ на
арматуре.
Перед утилизацией арматуры:
Собрать вытекающую среду и т.п. и
утилизировать
согласно
местным
предписаниям.
При необходимости нейтрализовать остатки
среды внутри арматуры.
♦
Разделить материалы, из которых изготовлена
арматура (пластик, металл и т.д.), и
утилизировать
согласно
местным
предписаниям.
6
Монтаж
♦
Арматуру
необходимо
проверить
на
повреждения
при
транспортировке,
поврежденные
мембранные
вентили
устанавливать нельзя.
♦
Перед монтажом арматуру и присоединяемые
трубопроводы
тщательно
очистить
от
засорений, особенно от твёрдых инородных
предметов.
♦
При монтаже следить, чтобы применялись
правильные моменты затяжки, трубопроводы
располагались на одной прямой, и монтаж
выполнялся
не
под
электрическим
напряжением.
6.1
Защитные кожухи и
уплотнения фланцев
Защитные кожухи оставлять на фланцах вплоть до
монтажа.
Если опасность повреждения пластмассовых
уплотняющих
поверхностей
особо
велика,
например, при контрфланцах из металла или
эмали, необходимо использовать уплотнения,
покрытые PTFE, с металлическим вкладышем. Их
можно приобрести в качестве принадлежностей из
программы поставки Richter.
6.2
Положение при монтаже и
пропускное направление
Монтаж не зависит от пропускного направления.
Монтажное положение может быть выбрано
любое.

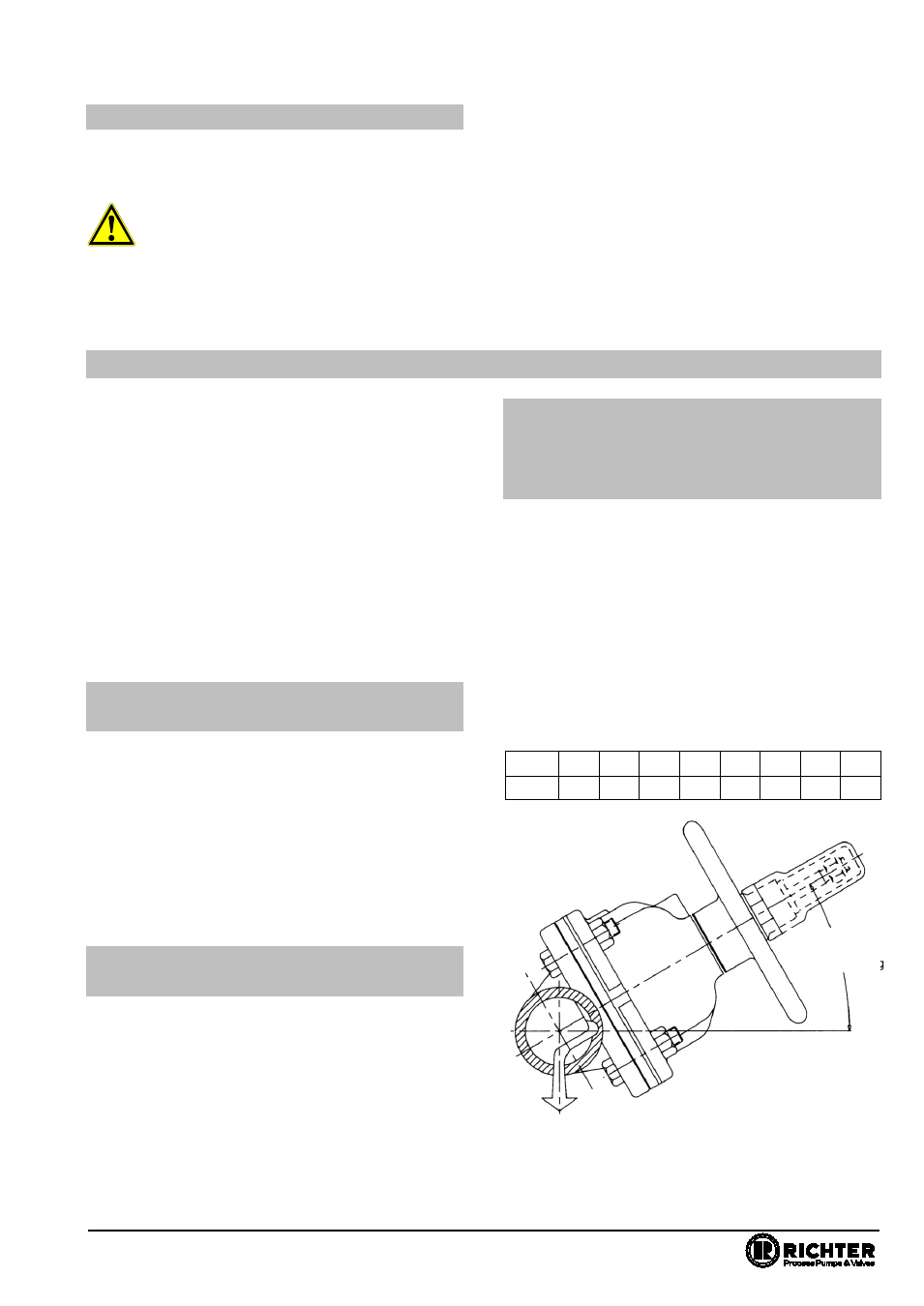

6.3
Монтаж под углом для
автоматического
опорожнения (трубопровод
со свободным фланцем)
Мембранные вентили, приводимые в действие как
вручную,
так
и
дистанционно,
можно
устанавливать
в
вертикальных
или
горизонтальных трубопроводах.
При установке в вертикальных трубопроводах в
открытом
состоянии
они
опорожняются
автоматически. Для оптимального результата при
автоматическом опорожнении в горизонтальных
трубопроводах вентили следует устанавливать
под наклоном, а именно под указанным в
последующей таблице углом по отношению к
горизонтальной поверхности:
DN
15
20
25
40
50
80
100
150
30° 30° 30° 28° 23° 21° 16°
--
Примечание: для оптимального опорожнения
установки или ее секции технологический
трубопровод должен иметь соответствующий
наклон.
под углом
