Инструкция по эксплуатации Zanussi ZCG 5161
Страница 21
21

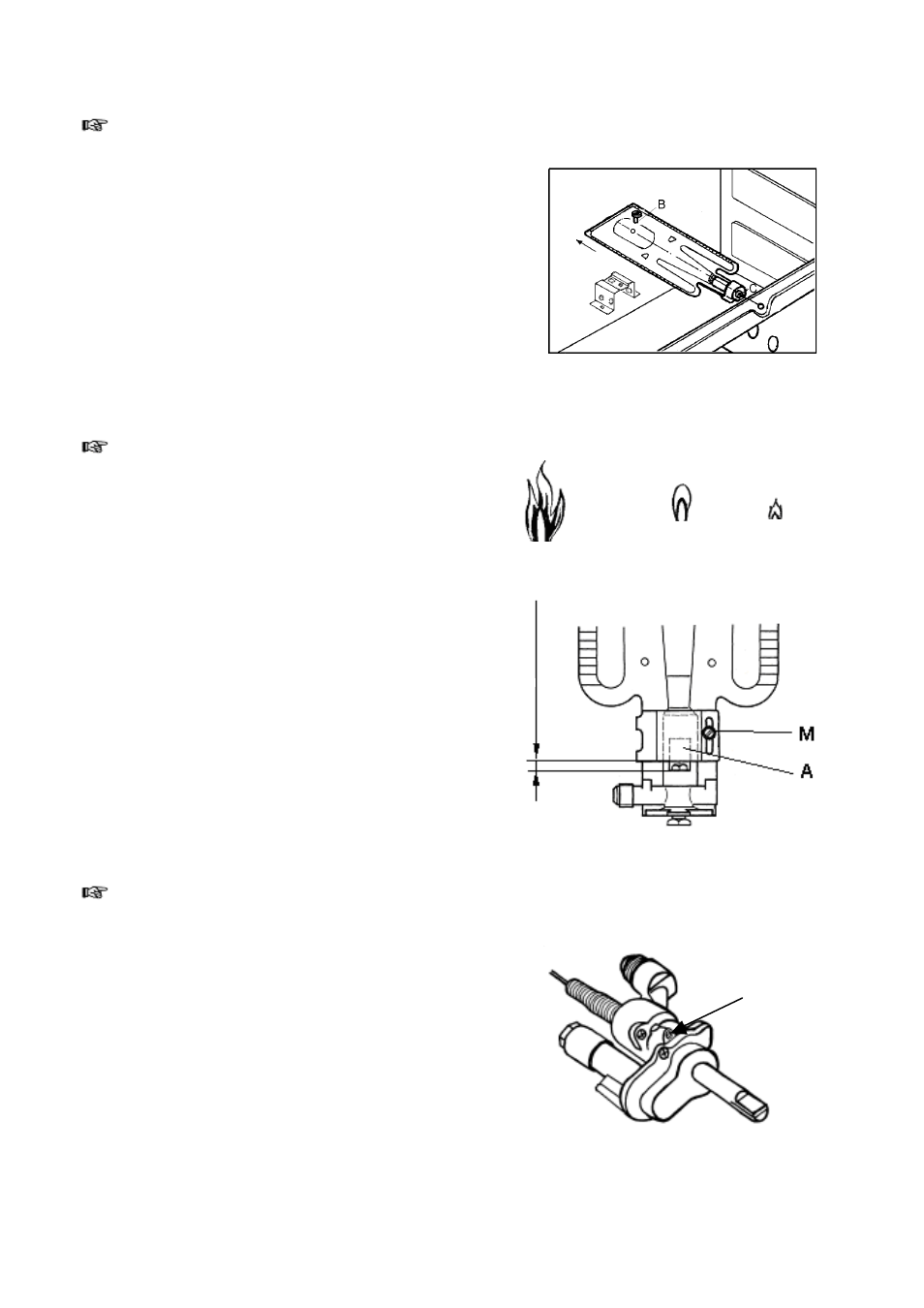

Замена форсунок горелки духовки
Горелка духовки
Для замены форсунки газовой духовки
выполните следующие процедуры:
• При помощи таблицы ¹1 определите
диаметр форсунки;
• Удалите съемную нижнюю панель духовки;
• Выкрутите винт “В” на горелке духовки;
• Снимите горелку духовки, вытолкнув ее
назад;
• Замените форсунку “С” при помощи
торцевого ключа ¹ 10;
Произведите сборку в обратной
последовательности.
Регулировка уровня подачи воздуха
Горелки духовки
Горелка правильно отрегулирована, если пламя
стабильно бесшумное и гаснет без шума.
• Если языки пламени слишком короткие,
форсунка свистит или пламя отделяется от
горелки, это означает, что в клапане слишком
много воздуха. Если воздуха слишком много,
то пламя может погаснуть.
• Если языки пламени слишком длинные,
неустойчивые и неяркие, это значит, что в
клапане недостаточно воздуха. Такое пламя
обесцвечивает дно посуды.
• Ослабьте винт М, фиксирующий регулятор
воздуха А.
• Перемещайте регулятор воздуха А вперед
или назад до получения нужной
газовоздушной смеси;
• Закрутите крепежный винт М.
правильная
настройка
избыток
воздуха
недостаток
воздуха
регулировка воздуха
Настройка минимального уровня
пламени
Горелка духовки
• Зажгите духовку, установите ручку
управления в максимальное положение и
оставьте духовку с закрытой дверцей
примерно на 10 минут.
• Медленно поверните ручку управления в
положение минимума.
• Снимите ручку управления для настройки
минимального потока газа.
• Закручивайте или выкручивайте перепускной
винт (над осью крана) до получения
равномерного малого пламени;
• Для сжиженного газа полностью закрутите
перепускной винт.
При закрывании дверцы духовки пламя не
должно гаснуть.
перепускной винт
