3.3 Монтаж штативного стержня
■■■■■■■■■■■■■■■■■■■■■■
14
■■■■■■■■
860 KF Thermoprep
13 С помощью шестигранного ключа ослабить стопорный винт
установочного кольца на штативном стержне и ввести шта-
тивный стержень до конца вниз. Следить за тем, чтобы стер-
жень располагался ровно.
13
14
16
15
V.0434.008

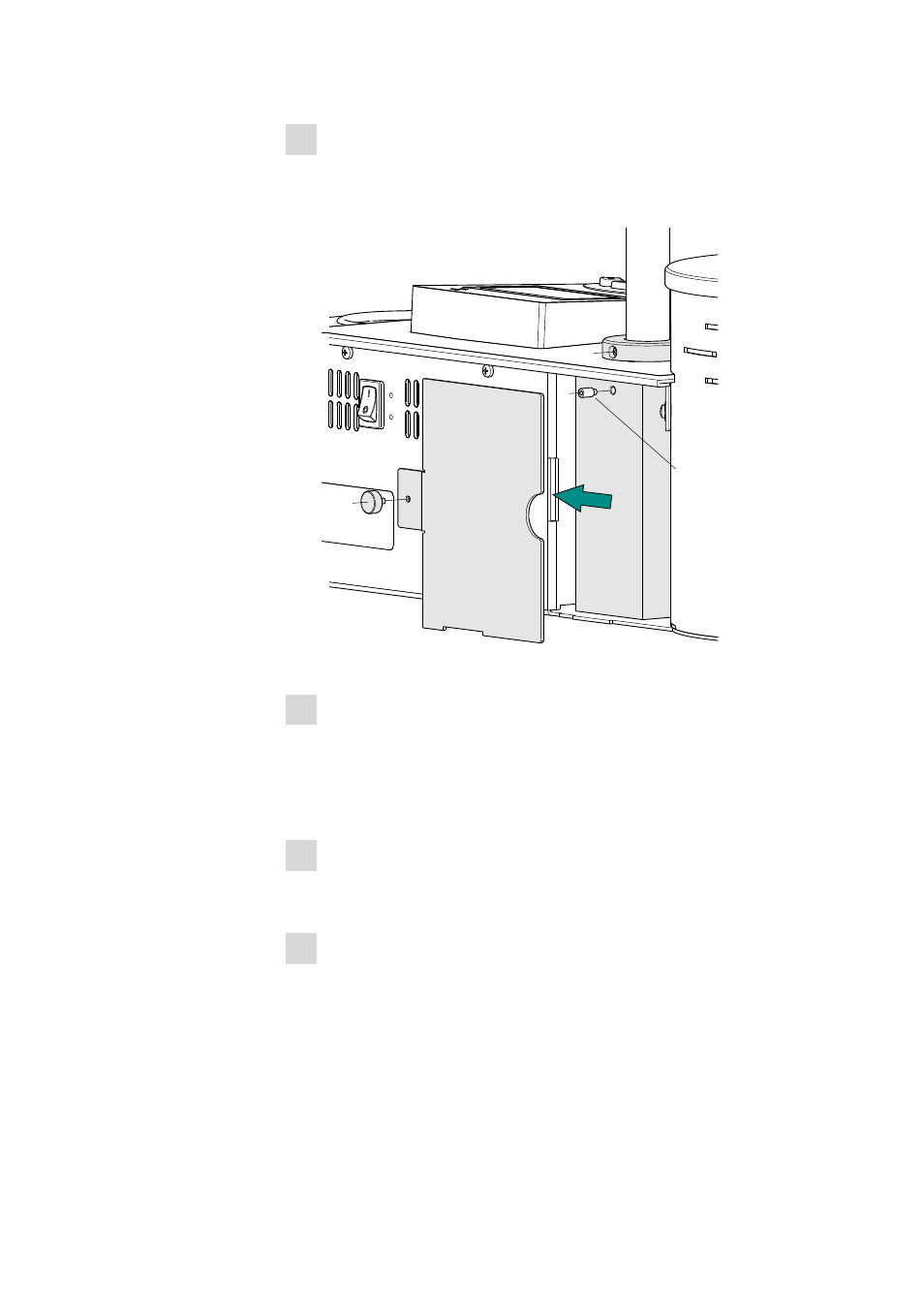

Рисунок 8
Смонтированный штативный стержень
14 Зафиксировать штативный стержень винтом с внутренним
шестигранником V.0434.008 согласно чертежу. Винт и соот-
ветствующий шестигранный ключ приложены к устройству в
отдельной упаковке.
Снова зафиксировать стопорный винт установочного кольца.
15 Установить защитную крышку на место. Вставить язычок
крышки справа в паз на краю корпуса и надавить на защит-
ную крышку.
16 Зафиксировать защитную крышку винтом с накатанной
головкой.
