7
В сопряженной комнате: с помощью кабеля Master Link
подключите многоконтактную вилку к разъему с
маркировкой MASTER LINK на коробке BeoLink Active,
затем проведите кабель к коммутационной коробке.
С помощью кабелей Power Link (с 8-контактными
штекерами DIN-стандарта) подсоeдинитe активныe
акустичeскиe колонки к разъeмам с маркировкой
POWER LINK. Не забудьте установить переключатель
L•R•LINE на каждой из колонок в положение L или
R (лeвый и правый каналы), соответственно.
*Разъем с маркировкой PC предназначен для
подключения дополнительного оборудования.
Для выполнения подключения необходимо
использовать кабельный адаптер Bang & Olufsen.
За дополнительной информацией обращайтесь к
вашему торговому представителю Bang & Olufsen.
Источник PC можно активировать с помощью
команды PC на вашем ПДУ Beo4. Вы можете
выбрать источник PC только локально.
В главной комнате: с помощью кабеля Master Link
подключите плоскую многоконтактную вилку к
разъему с маркировкой MASTER LINK на главной
системе, затем проведите кабель к коммутационной
коробке. Если источник PC также подключен к
телевизору вашей главной комнаты, необходимо
вызвать L-PC из списка функций Beo4 для
активации источника в сопряженной комнате.
Внутри коммутационной коробки: cоедините кабели
так, как описано в документации, прилагающейся
к коробке. В настоящем документе приведена
информация о многих возможностях коммутационной
коробки и о том, как соединять кабели.

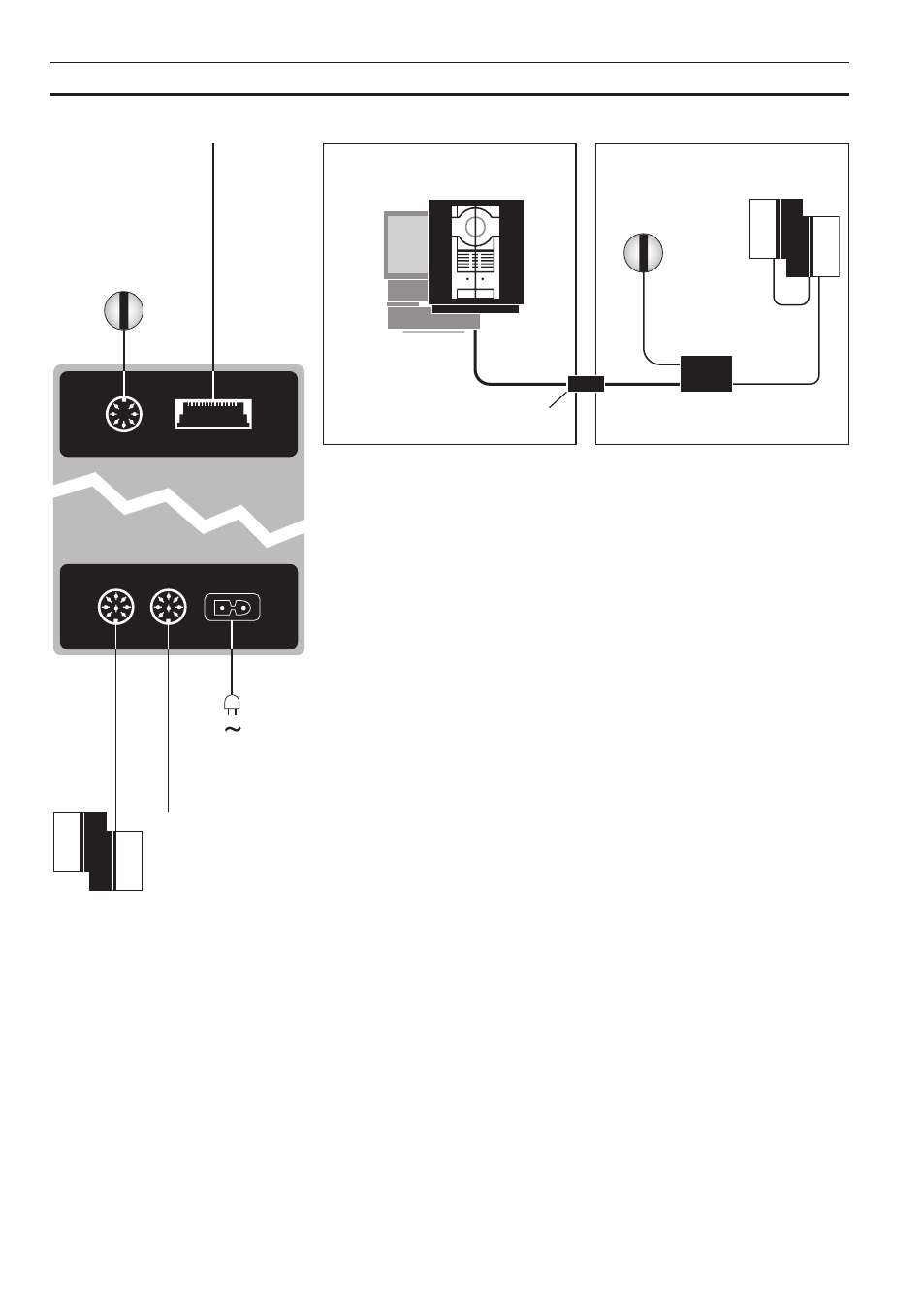

> Подключения
Подключите одну колонку
к разъему с маркировкой
Power Link, при этом сигнал
будeт поступать от одной
колонки к другой, как
описано в Руководстве
пользователя, входящем
в комплект акустических
колонок.
Соединение по
Master Link с
главной системой
PC*
Главная система Сопряженная система
Коммутационная коробка Коробка BeoLink Active
