Медиаплеер WD TV Mini
Руководство по эксплуатации
ОСОБЕННОСТИ И ФУНКЦИИ – 8

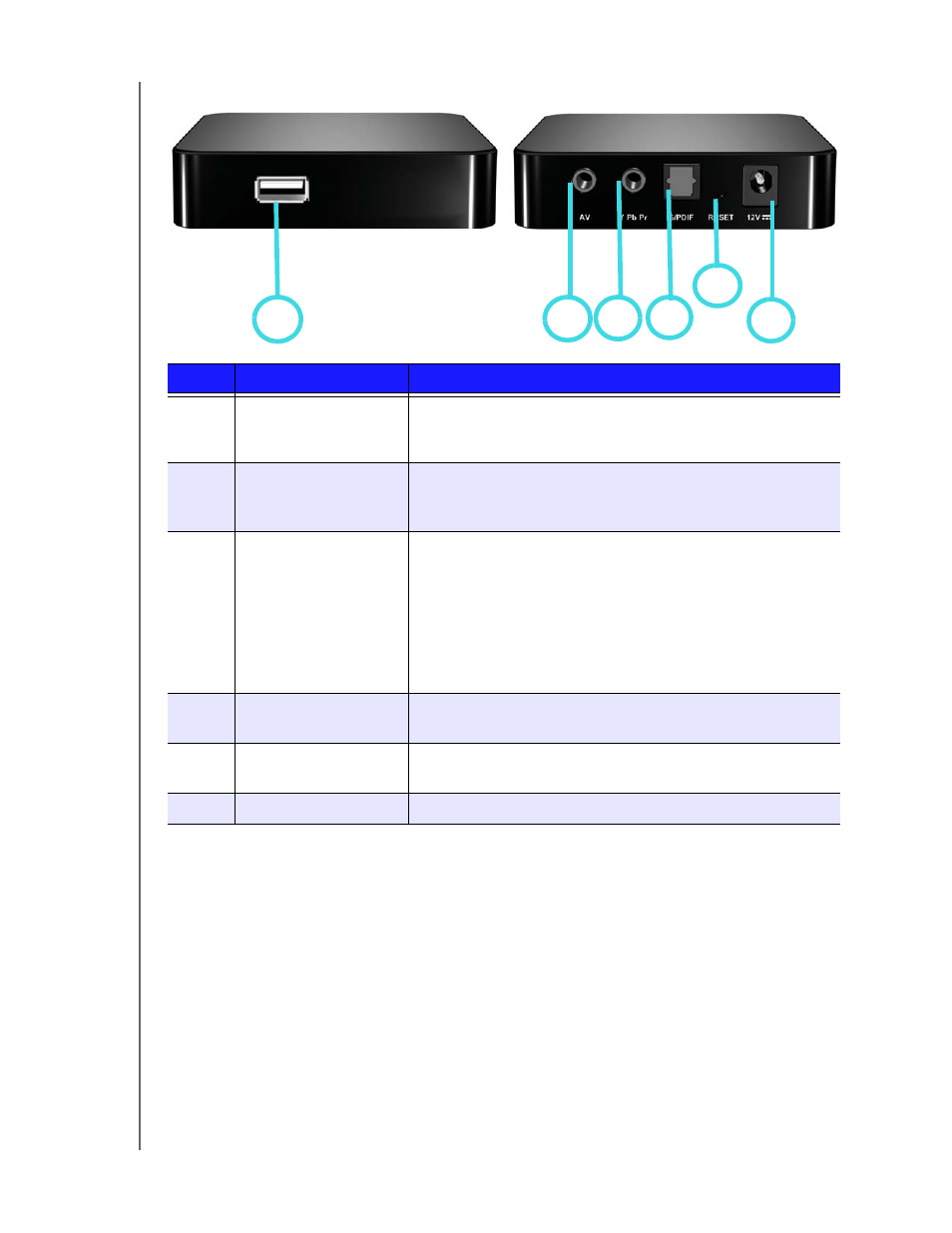

Разъемы
Пункт
Компонент
Описание
1
Порт USB
Позволяет подключать съемные устройства хранения
данных, портативные медиаплееры и цифровые камеры
с разъемами USB
2
Выход составного
видеосигнала
и звука
Подключается к аналоговым входам видео и звука на
телевизоре. Для подключения воспользуйтесь
соответствующим кабелем из комплекта изделия.
3
Аналоговый
компонентный
видеовыход (YPbPr)
Подключается к аналоговому входу видео YPbPr на
телевизоре. Для подключения воспользуйтесь
соответствующим кабелем из комплекта изделия.
Примечание: Только для передачи видеосигнала. Для
передачи звука требуется либо подключить аудиовыход
Toslink (оптический), либо воспользоваться аудиовыходом,
совмещенным с выходом составного видеосигнала
(красный и белый штепсели на кабеле).
4
Аудиовыход Toslink
(оптический)
Подключается к ресиверу (кабель Toslink продается
отдельно)
5
Кнопка сброса
Для сброса настроек медиаплеера на заводские (при
помощи тонкого стержня или распрямленной скрепки)
6
Разъем питания
Для подключения кабеля питания
1
2
3
4
5
6
