Установка накопителя
1. Установите накопитель в свободный 3,5-дюймовый отсек
и закрепите его при помощи четырех крепежных винтов
(по два с каждой стороны). Для обеспечения правильного
заземления установите винты в отверстия, как показано
на Иллюстрации 1.
2. Подключите один конец кабеля SATA к разъему
интерфейса SATA на накопителе WD, как показано на
Иллюстрации 2. Разъемы SATA снабжены
направляющими элементами, обеспечивающими
правильное подключение.
3. Подключите кабель питания SATA к разъему питания
SATA на накопителе, как показано на Иллюстрации 2.
4. Подключите другой конец кабеля SATA к разъему
интерфейса SATA на системной плате или плате
контроллера SATA, как показано на Иллюстрации 3.
Примечание: При использовании платы контроллера
SATA установите драйверы контроллера SATA согласно
инструкциям, прилагаемым к плате.
5. Проверьте правильность подключения всех кабелей.
Установите на место и закрепите кожух системного блока.
Подключите шнур питания и включите питание
компьютера.
6. Выполните действия, описанные в подразделе,
соответствующем вашей версии Windows
Acronis ® True Image WD Edition
Программа Acronis True Image WD Edition помогает
устанавливать жесткие диски и работать с ними. Она
позволяет выполнять клонирование, перенос и развертывание
разделов, а также сохранение и восстановление образов
дисков. Также программа Acronis True Image WD Edition
позволяет создавать загрузочные носители для
восстановления и полные резервные копии образов дисков,
с помощью которых можно восстанавливать как всю систему,
так и отдельные файлы или папки. Узнать подробности,
а также загрузить программу и документацию к ней можно на
сайте по адресу http://support.wdc.com/retailkit.
Внимание: Получить последнюю версию программы
Acronis True Image WD Edition можно с нашего сайта
(потребуется указать серийный номер накопителя WD).
Чтобы установить накопитель (накопители) без
использования этой программы, прочтите
«Дополнительные указания по установке накопителя» на
странице 3.

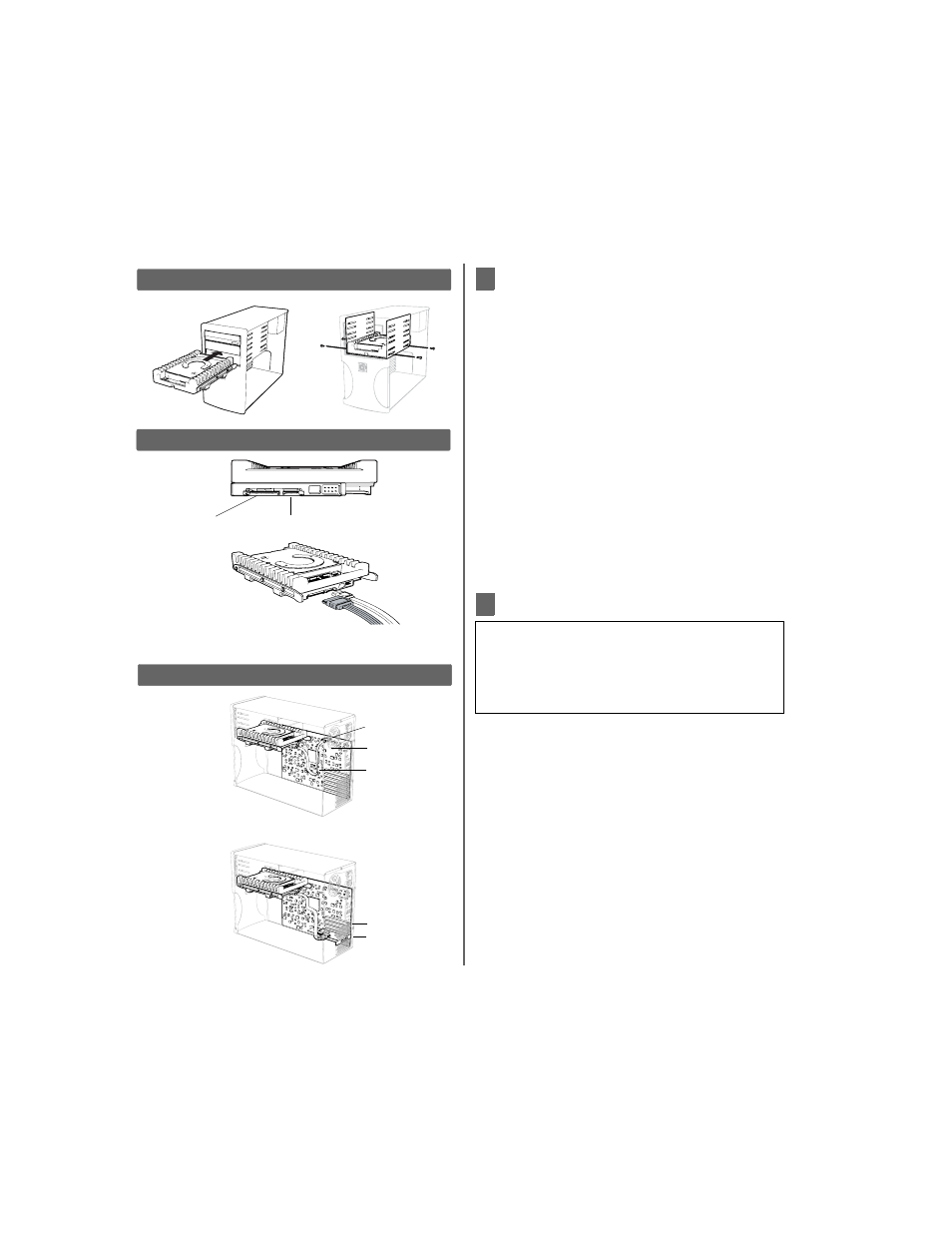

Иллюстрация 1
Иллюстрация 2
Разъем питания SATA Разъем интерфейса
SATA
Штепсель
кабеля
питания SATA
Штепсель кабеля
интерфейса SATA
Иллюстрация 3
Подключение кабелем
SATA
Системная плата
Гнездо
расширения
Плата контроллера
SATA
Конфигурация
с контроллером
SATA на системной
плате
Конфигурация
с отдельной
платой контроллера
Кабель SATA
