РАЗДЕЛ 1. ОСНОВНЫЕ ЧАСТИ

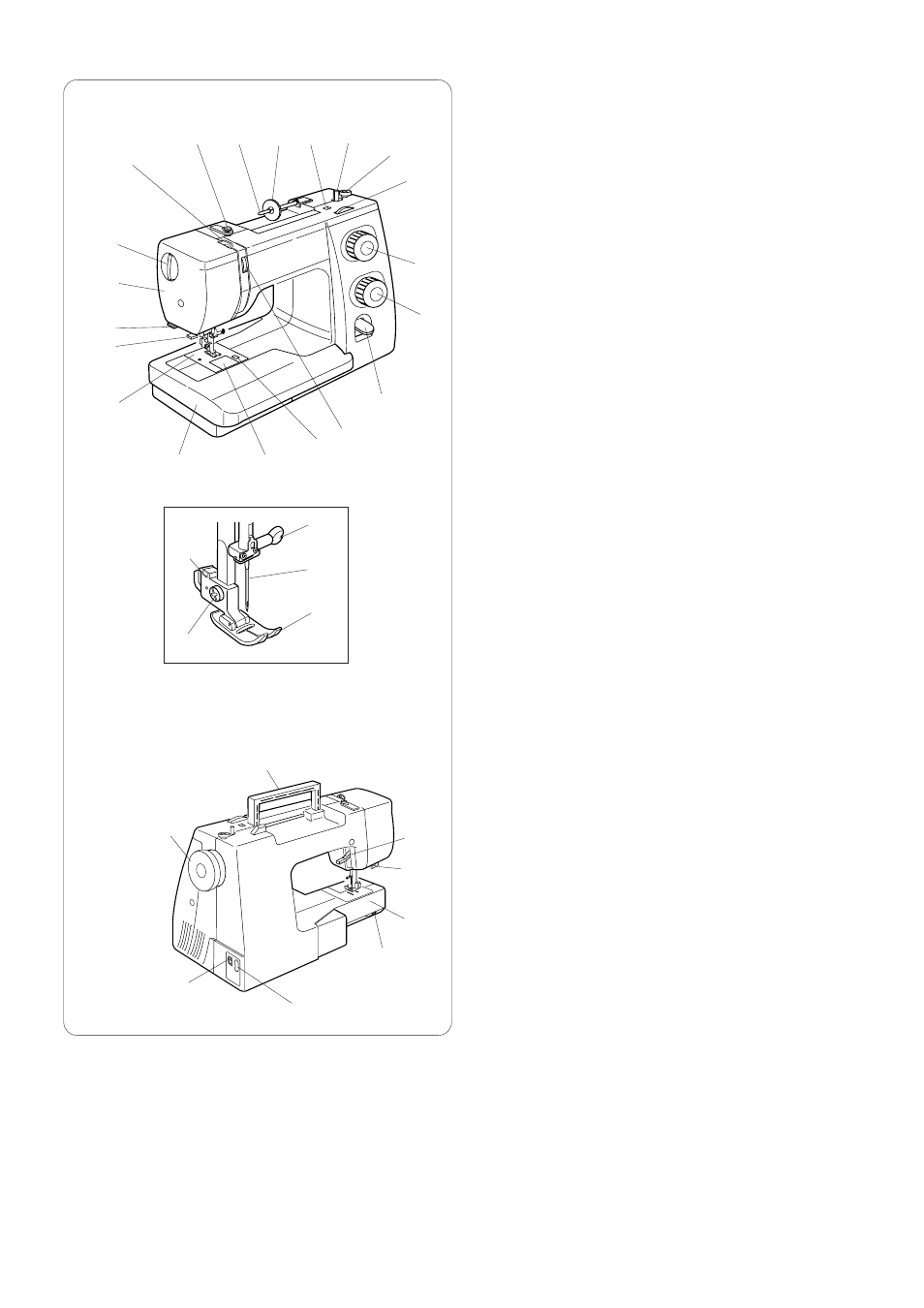

Названия частей
q Стопор намотки шпульки
w Шпиндель намотки шпульки
e Отверстие для дополнительного катушечного
стержня
r Держатель катушки
t Катушечный стержень
y Нитенаправитель намотки шпульки
u Рычаг нитеводителя
i Регулятор давления лапки на ткань
o Передняя панель
!0 Нитеобрезатель
!1 Нитевдеватель
!2 Игольная пластина
!3 Дополнительный столик (отсек для хранения
аксессуаров)
!4 Пластина челночного отсека
!5 Кнопка снятия пластины челночного отсека
!6 Регулятор натяжения нити
!7 Реверс
!8 Регулятор длины стежка
!9 Ручка выбора строчек
@0 Регулятор ширины стежка
@1 Прижимная лапка
@2 Игла
@3 Винт игольного стержня
@4 Держатель прижимной лапки
@5 Установочный винт
@6 Ручка для переноса
@7 Маховое колесо
@8 Выключатель питания
@9 Разъем машины
#0 Рычаг отключения транспортера ткани
#1 Свободный рукав
#2 Рычаг петли
#3 Рычаг подъема прижимной лапки
q
w e r t
y
u
i
o
!0
!1
!2
!3 !4
!5 !6
!7
!8
!9
@0
@1
@2
@3
@4
@5
@6
@7
@8
@9
#0
#1
#2
#3
