Инструкция по эксплуатации Janome 6125 QC
Страница 39
39
Чистка челночного отсека и
тканенаправителей;
Замена шпуледержателя и
игольной пластины
ВНИМАНИЕ: Поднимите прижимную лапку
и иглу, затем отключите питание машины.
НЕ разбирайте машину кроме случаев,
описанных в этом разделе.

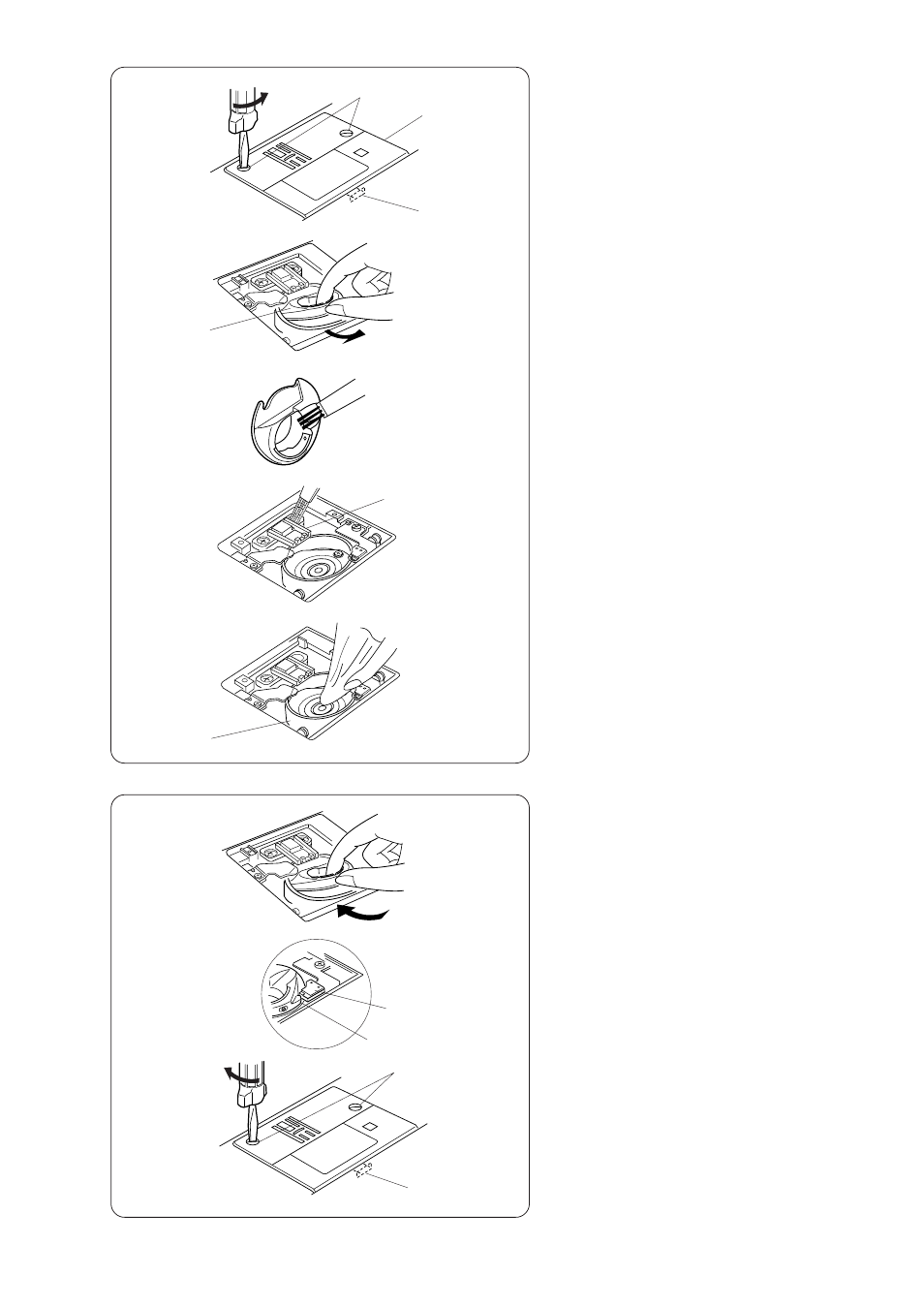

[1] Удалите иглу и прижимную лапку.
Снимите два винта, надавите на кнопку
и вытащите игольную пластину.
1. Игольная пластина
2. Установочный винт
3. Кнопка
[2] Выньте шпульку и шпуледержатель.
4. Шпуледержатель
[3] Щеточкой от пыли и мягкой тряпкой
вычистите шпуледержатель.
[4] Протрите пыль и остатки ниток
на тканенаправителях. Щеточкой
почистите челночный механизм.
5. Тканенаправитель
[5] Сухой тряпкой протрите челночный
механизм.
6. Челночный механизм
ПРИМЕЧАНИЕ: Можно использовать
пылесос.
[6] Вставьте шпуледержатель.
[7] Совместите кнопку рядом со стопором
в челночном механизме.
7. Кнопка
8. Стопор
[8] Вставьте шпульку и установите
игольную пластину, чтобы отверстия
совпадали со штифтами.
ПРИМЕЧАНИЕ: После чистки машины
не забудьте вставить иглу и пристегнуть
прижимную лапку.
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
2
1
3
4
5
6
7
8
2
3
