Инструкция по эксплуатации PHANTOM BS-2550
Страница 6

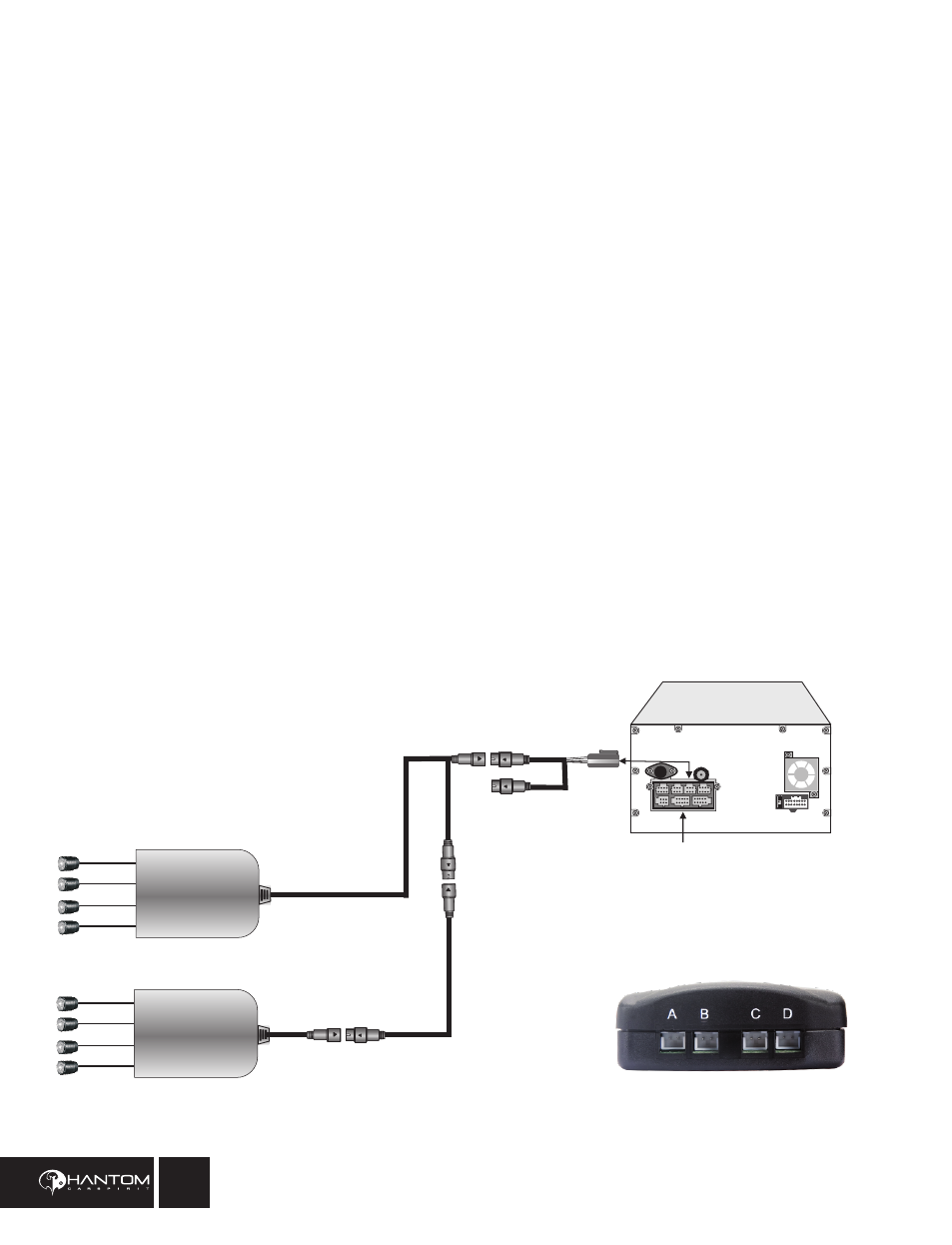

1.Схема подключения
Внимание! Для корректной работы системы PS2550 необходимо подготовить головное
устройство DVM следующим образом:
- Синий провод “BACK” в основной колодке питания DVM необходимо подключить
к проводу, идущему к плюсу лампы заднего хода автомобиля. Тогда при включении
передачи заднего хода система автоматически перейдет в режим парковки.
- Также необходимо в меню DVM выполнить следующие настройки: в главном меню
нажать “Настр”, далее возле надписи “Задн.ход” выставить значение “ON”.
CA2551 – передняя система парковки; CA2552 – задняя система парковки.
Передние и задние блоки датчиков парковки не взаимозаменяемы.
- Для исправного функционирования системы произведите подключение строго
в соответствии с приведенной схемой.
- Во избежание короткого замыкания, заизолируйте все неиспользуемые аудио-
и видеоразъемы.
- Датчики A, B, C, D на переднем бампере должны быть подключены к контактам
A, B, C, D блока СА2551, датчики A, B, C, D на заднем бампере должны быть подключены
к контактам A, B, C, D блока СА2552.
- После подключения зафиксируйте разъемы на блоках СА2551 и СА2552 изолентой,
чтобы предотвратить ослабление контакта из-за длительного воздействия вибрации.
Также для защиты от истирания заизолируйте все места, где кабели проходят через
отверстия в кузове.
6
A
B
C
D
A
B
C
D
Передняя система парковки
Кабель системы CA2551
CA2551
CA2552
Удлинитель
Кабель камеры
Кабель системы парковки
Многофункциональный
интерфейс
DVM
Задняя система парковки
