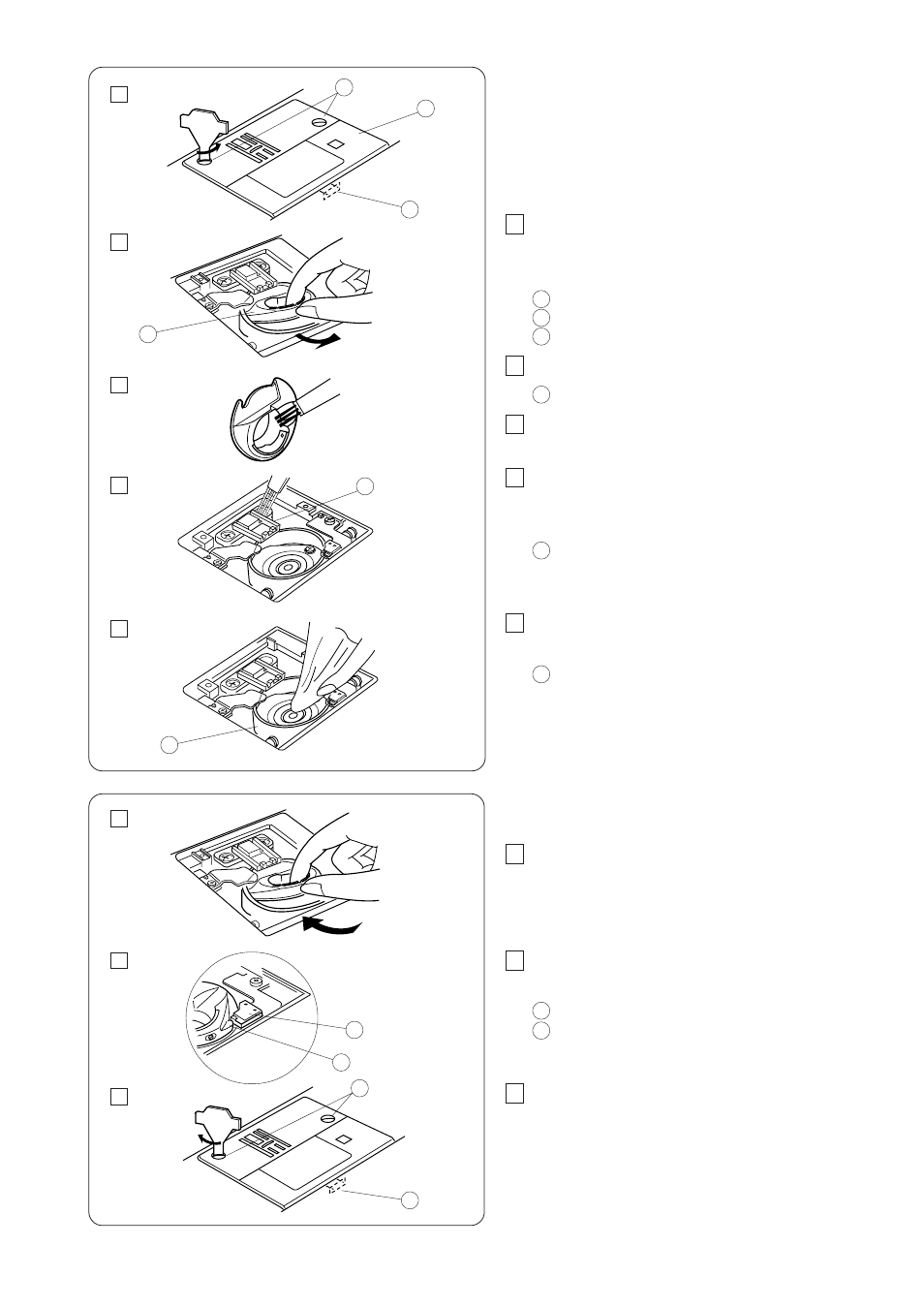

Чистка челночного отсека и
тканенаправителей
ВНИМАНИЕ: Поднимите прижимную лапку и
иглу, затем отключите питание машины.
НЕ разбирайте машину кроме случаев,
описанных в этом разделе.
1 Удалите иглу и прижимную лапку.
Снимите два винта, надавите на кнопку и
вытащите игольную пластину.
1 Игольная пластина
2 Установочный винт
3 Кнопка
2 Выньте шпульку и шпуледержатель.
4 Шпуледержатель
3 Щеточкой от пыли и мягкой тряпкой
вычистите шпуледержатель.
4 Протрите пыль и остатки ниток
на тканенаправителях. Щеточкой почистите
челночный механизм.
5 Тканенаправитель
5 Сухой тряпкой протрите челночный
механизм.
6 Челночный механизм
ПРИМЕЧАНИЕ: Можно использовать пылесос.
Замена шпуледержателя и игольной
игольной пластины
1 Вставьте держатель шпульки.
2 Сопоставьте кнопку рядом со стопором
в челночном механизме.
7 Кнопка
8 Стопор
3 Вставьте шпульку и установите игольную
пластину. Крепко затяните винты.
ПРИМЕЧАНИЕ: После чистки машины
не забудьте вставить иглу и пристегнуть
прижимную лапку.
