MTS Criterion™ Series 60 6
Перемещение силовой рамы
Инструкции по подъему и перемещению
Перемещение силового установки в место ее окончательной установки
Как перемещать силовую раму:
1. Распакуйте силовую раму.
Снимите боковые стенки упаковки.
Если вы заказали защитный кожух, удалите крепежные болты и
извлеките защитный кожух. Защитный кожух должен храниться в
отведенном месте; Монтаж защитного кожуха выполнит инженер
по обслуживанию из компании MTS.

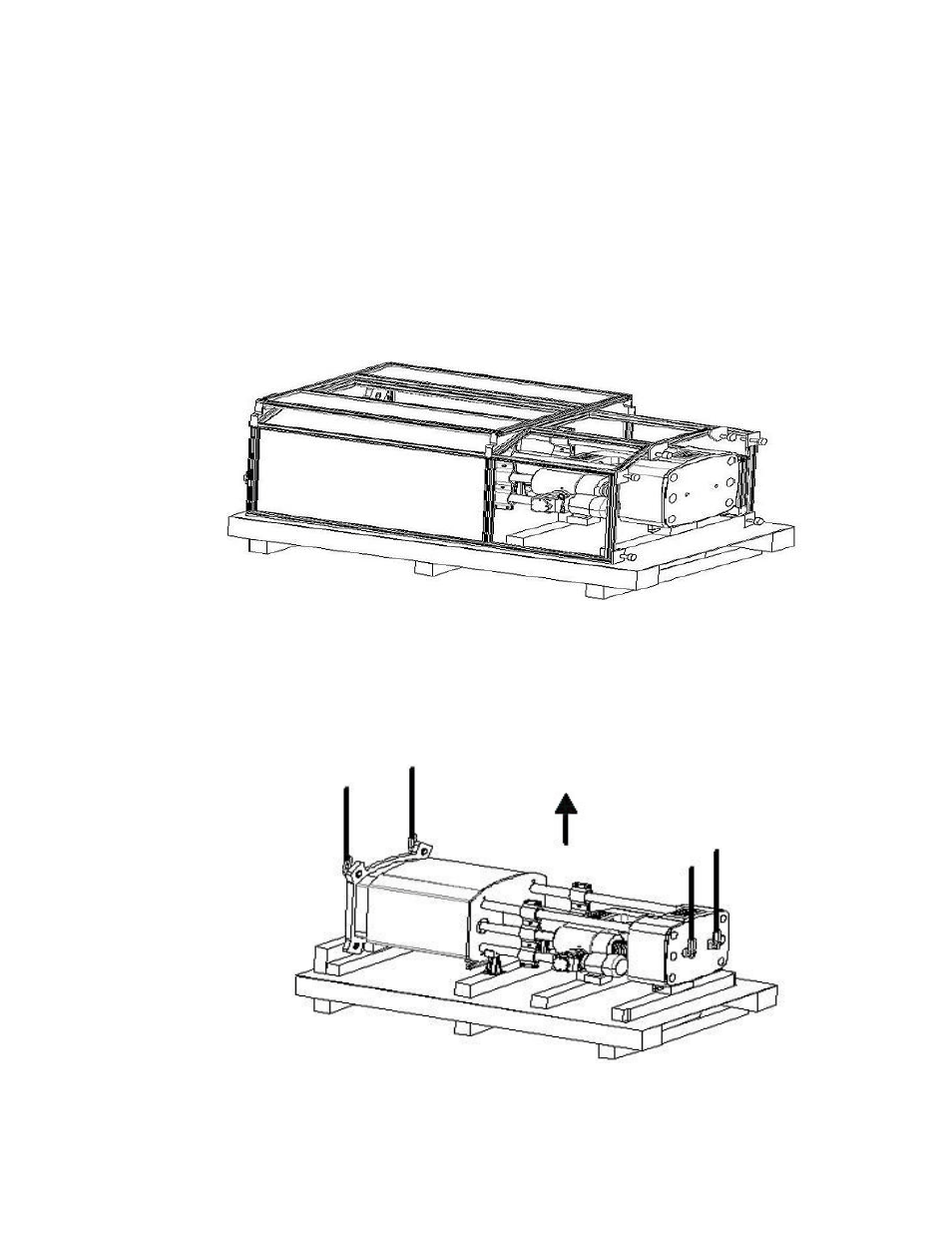

2. Удалите крепежные болты рамы. Прикрепите предусмотренные
заказчиком подъемные кольца (M30 для C64.305/C64.305EL, M36
для C64.605/C64.605EL и C64.106/C64.106EL) к силовой раме, как
показано ниже. Привяжите соответствующие стропы к подъемным
кольцам и поднимите раму. Уберите поддон из-под рамы.
Примечание Не нужно снимать с рамы зарепленные на ней хомуты.
