Memmert Universal ovens U, Incubators I, Sterilisers S - Инструкция (Страница 12)

12 D24056 | Издание 10/2014
Настройка и принцип работы
2.5 Разъемы и интерфейсы
2.5.1 Подключение к электропитанию
Это устройство рассчитано на работу с сетью питания с импедансом системы Z
макс
в
макс макс
точке потребления (линия подачи) не более 0,292 Ом. Эксплуатирующая сторона должна
обеспечить питание устройств только от сети, соответствующей этим требованиям. При
необходимости значение сопротивления системы можно узнать у местного оператора
электроснабжения.
При электрическом подключении следует соблюдать принятые в стране стандарты (на-
пример, в Германии DIN VDE 0100 со схемой защитного отключения).
2.5.2 Коммуникационный интерфейс
Посредством порта Ethernet устройство может
быть подключено к сети для считывания
журналов протокола с помощью
AtmoCONTROL, дополнительного про-
граммного обеспечения для устройства.
Порт Ethernet расположен на задней
стороне устройства (Рис. 4 ). Интерфейс
Ethernet предназначен для устройств,
удовлетворяющих требованиям
IEC 60950-1.
В целях идентификации каждое подключенное устройство должно иметь собственный IP-
адрес. Процесс настройки IP-адреса описан на стр.35.
Посредством дополнительного переходника USB-Ethernet устройство можно напрямую под-
ключить к компьютеру / ноутбуку (см. Дополнительные аксессуары на стр. 15).

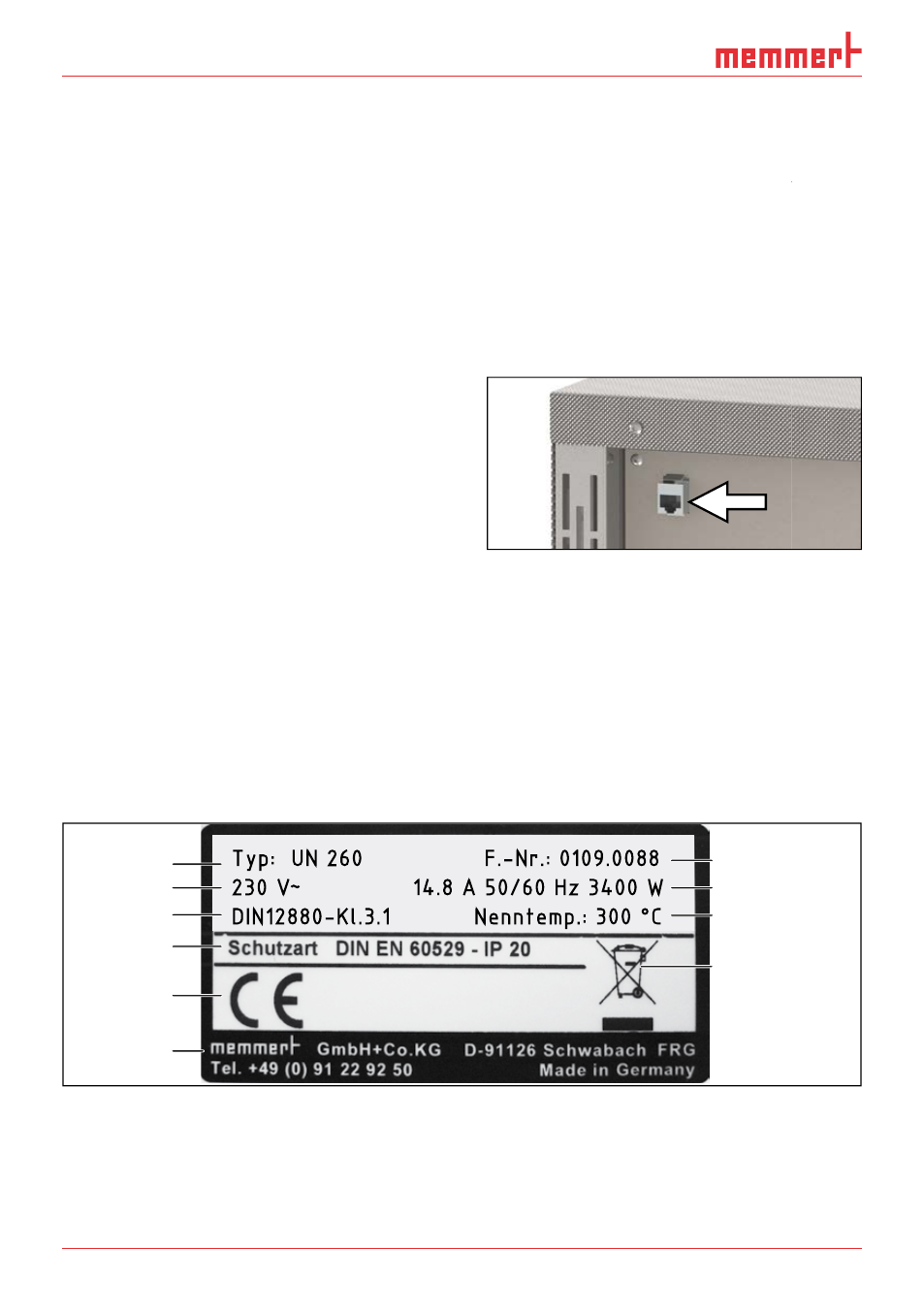

2.6 Маркировка ( фирменная табличка)
На фирменной табличке (см. Рис. 5) указаны модель устройства, изготовитель и техни-
ческие данные. Она находится на передней стороне устройства, справа на обратной
стороне дверцы (см. стр. 10).
Typ: UN 260 F.-Nr.: 0109.0088
230 V~ 14.8 A 50/60 Hz 3400 W
DIN12880-Kl.3.1 Nenntemp.: 300 °C
1
2
3
4
5
6
10
8
9
7
Рис. 5 Фирменная табличка (пример)
1 Название модели
2 Рабочее напряжение
3 Используемый стандарт
4 Вид защиты
5 Соответствие требованиям СЕ
6 Адрес изготовителя
7 Указание по утилизации
8 Диапазон температур
9 Подключение / номинальная мощ-
ность
10 Заводской номер
Рис. 4 Порт Ethernet
