Описание
4.1
Принцип действия и конструкция прибора
Ecotec E3000 состоит из основного прибора и детекторной линии.
Ecotec E3000 может обнаруживать наличие и квантифицировать газы, всасываемые
через детекторную линию, с помощью селективного масс-спектрометра.
В приборе Ecotec E3000 действуют:
масс-спектрометр Quadrupol в качестве системы обнаружения
насосная система высокого вакуума
система впуска для потока газа
электрические и электронные монтажные подгруппы для обеспечения
электропитания и обработки сигналов
Масс-спектрометр работает под высоким вакуумом, т.е. давление в масс-
спектрометре должно быть всегда ниже 10
-4
мбар. Этот вакуум генерируется
посредством турбомолекулярного насоса с поддержкой мембранного насоса.
4.2
Основной прибор
Далее по тексту основной прибор будет называться просто "прибором" в тех случаях,
когда это не влечёт за собой искажения смысла.

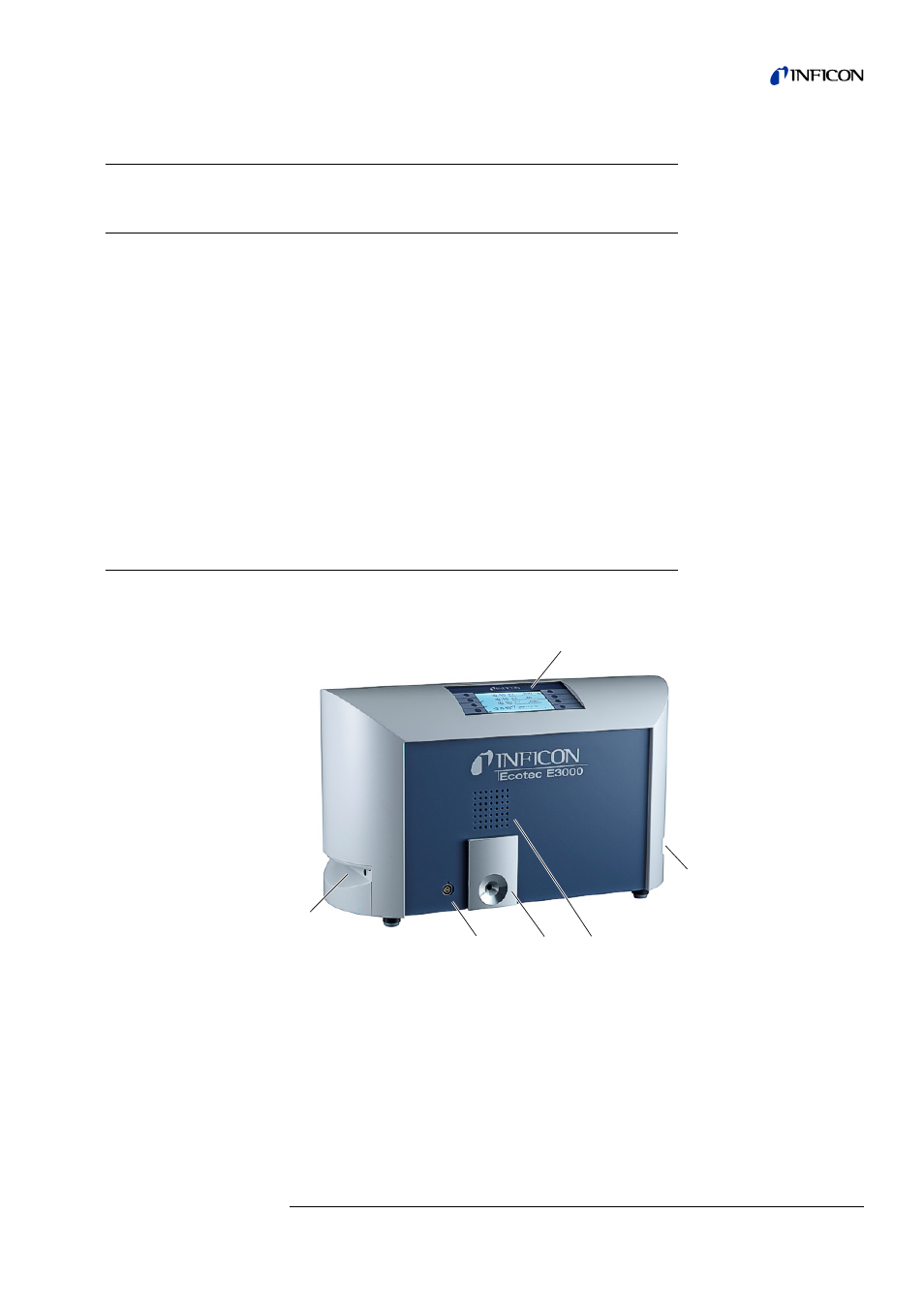

Pис. 1: Вид спереди
a
Дисплей
b
Ручки и вентиляционные отверстия
c
Громкоговоритель
d
Калибровочная утечка ECO-Check
e
Разъём Lemo для детекторной линии
a
c
b
d
b
e
