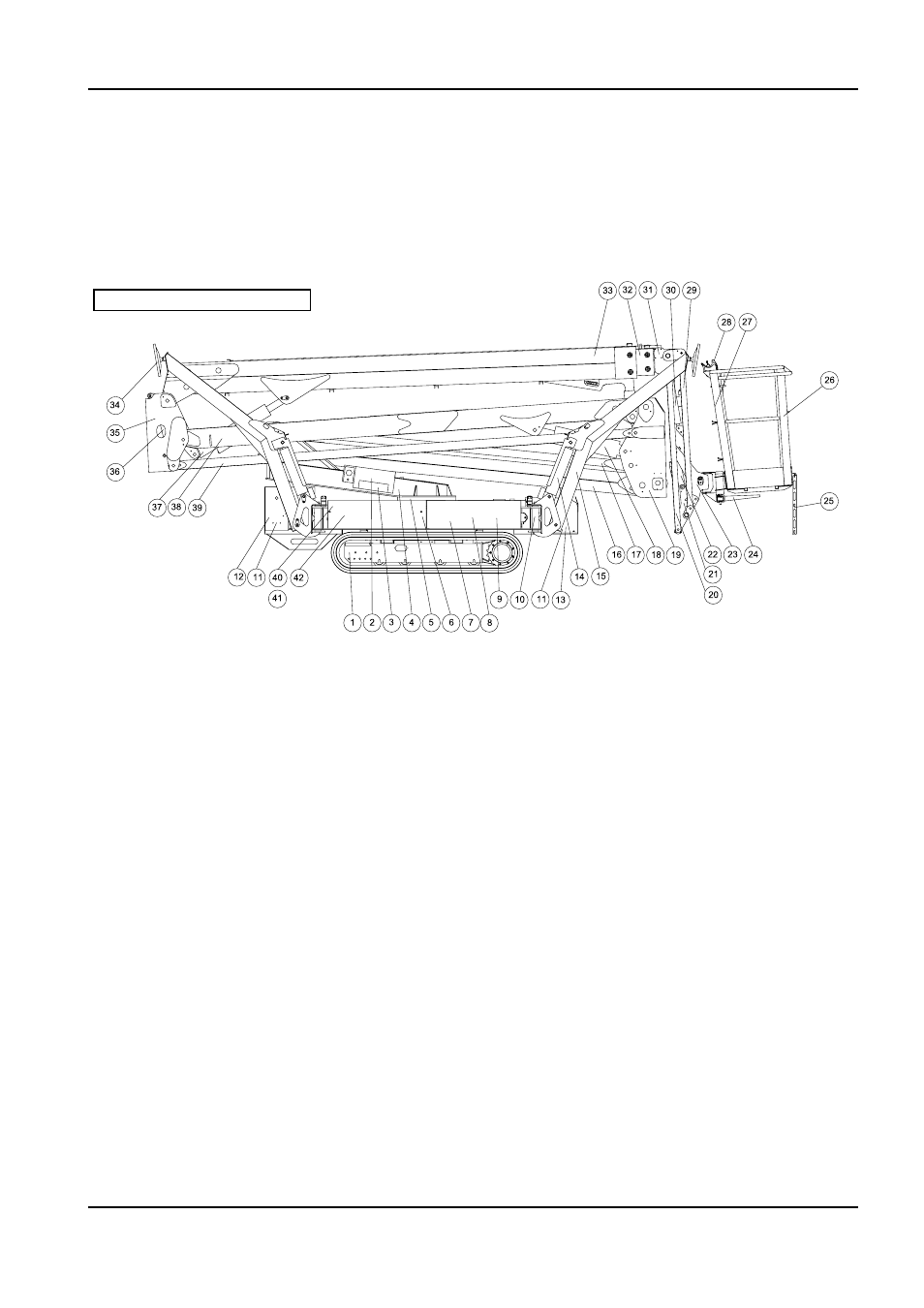

2.1.5 ТЕРМИНОЛОГИЯ
Для того, чтобы сделать содержание данного руководства более понятным, вниманию
пользователя предлагается схема с точными терминами, обозначающими части плат‑
формы.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1 Шасси на гусеничном ходу
2 Устройства аварийного управления
3 Распределители надземной части
4 Поворотная башня
5 Крепление соединительной муфты + механизм вращения
6 Бак для дизельного топлива (только в моделях на дизельном топливе)
7 Опорная рама
8 Распределительный отсек гусеничного узла
9 Масляный бак
10 Место соединения выносной опоры
11 Сдвоенный шестеренчатый насос
12 Бензиновый/дизельный двигатель
13 Отводное устройство поперечины
14 Цилиндр выносной опоры
15 Выносная опора
16 Первая стрела
17 Рулевая тяга первой стрелы
18 Цилиндр первой‑второй стрелы
19 Отводное устройство первой‑второй стрелы
20 Поперечина стрелы
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
X23JR06110113
ТЕПЛОВОЙ ДВИГАТЕЛЬ
