РАЗДЕЛ 3 — РАБОТА МАШИНЫ
3123464
– Подъемник JLG –
3-3
1. Пульт управления с земли
(модуль) — (См. стр. 3-11)
2. Клапан ручного опускания плат-
формы (находится под капотом)
— (См. стр. 3-29)
3. Розетка переменного тока заряд-
ного устройства аккумулятор-
ных батарей и светодиодные
индикаторы состояния зарядки
— (См. стр. 3-5)
4. Ножной переключатель включе-
ния платформы — (См. стр. 3-28)
5. Входная дверца платформы —
6. Платформа — (См. стр. 3-30)
7. Пульт управления с платформы
8. Лоток для транспортировки
материалов — (См. стр. 3-31)
9. Программируемый кодовый
замок (PSL) (ОПЦИЯ) —
(См. стр. 3-35)

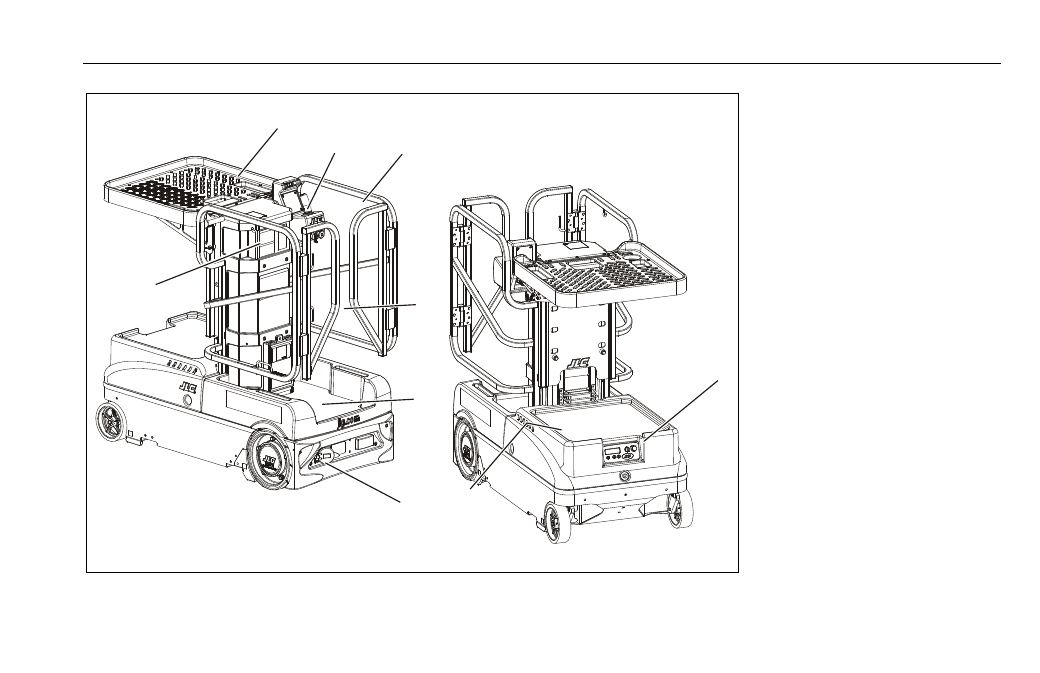

Рис. 3-2. Расположение рабочих компонентов машины.
1
7
9
6
5
4
8
2
O
ti
C
t
f
3
