РАЗДЕЛ
5 -
НАВЕСНОЕ
ОБОРУДОВАНИЕ
И СЦЕПКИ
5-45
31200626
Автоматическая
сцепка
Максимальный
общий
вес
прицепа
и
груза
............................................ 12 000
кг
Максимальный
вертикальный
вес
на
границе
сцепок
............................... 2500
кг
Присоединение
прицепа
для
буксировки
.
1.
Поверните
рычаг
(1)
до
полного
отведения
штифта
(2).
2.
Выровняйте
гнездо
сцепки
(3)
и
буксировочное
отверстие
прицепа
.
3.
Разверните
машину
к
прицепу
.
4.
После
контакта
буксировочного
отверстия
с
триггером
(4)
штифт
и
рычаг
встанут
в
первоначальное
положение
.
5.
Подсоедините
жгут
проводов
прицепа
к
его
разъему
(
если
установлено
).
Примечание
.
Используйте
рычаг
(5),
чтобы
опустить
штифт
(2)
после
отсоединения
прицепа
.
Регулировка
высоты
сцепки
.
1.
Вытяните
стопорный
палец
(6)
и
поднимите
ручку
(7),
чтобы
ослабить
запорный
механизм
.
2.
Переместите
сцепку
на
нужную
высоту
.
3.
Опустите
ручку
.
При
закрытии
запорного
механизма
стопорный
палец
вернется
в
заблокированное
положение
.

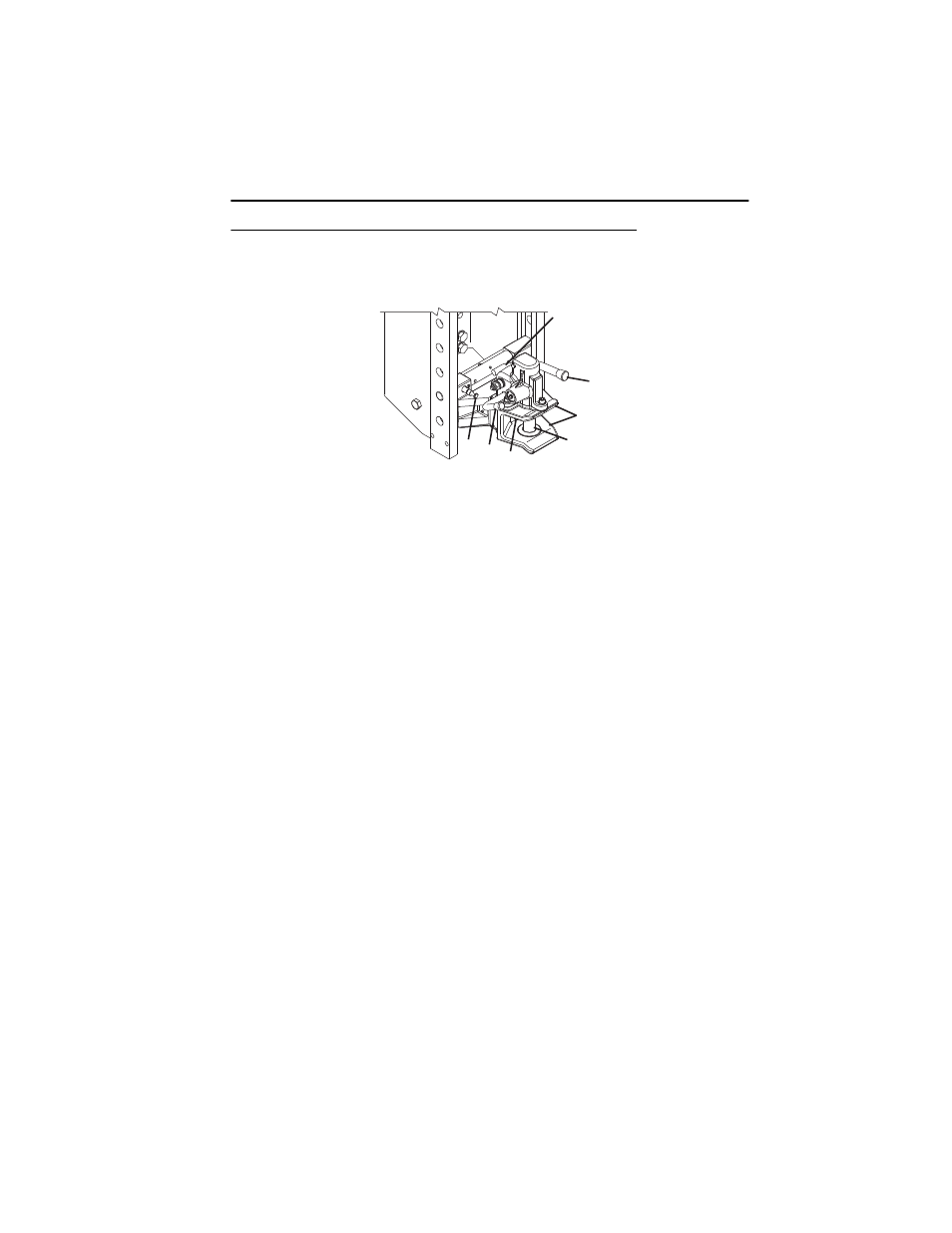

OAM2470
3
1
2
6 5
4
