РАЗДЕЛ 2 - ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА К РАБОТЕ И ОСМОТР МАШИНЫ
2-8
— Подъемник JLG —
3122801

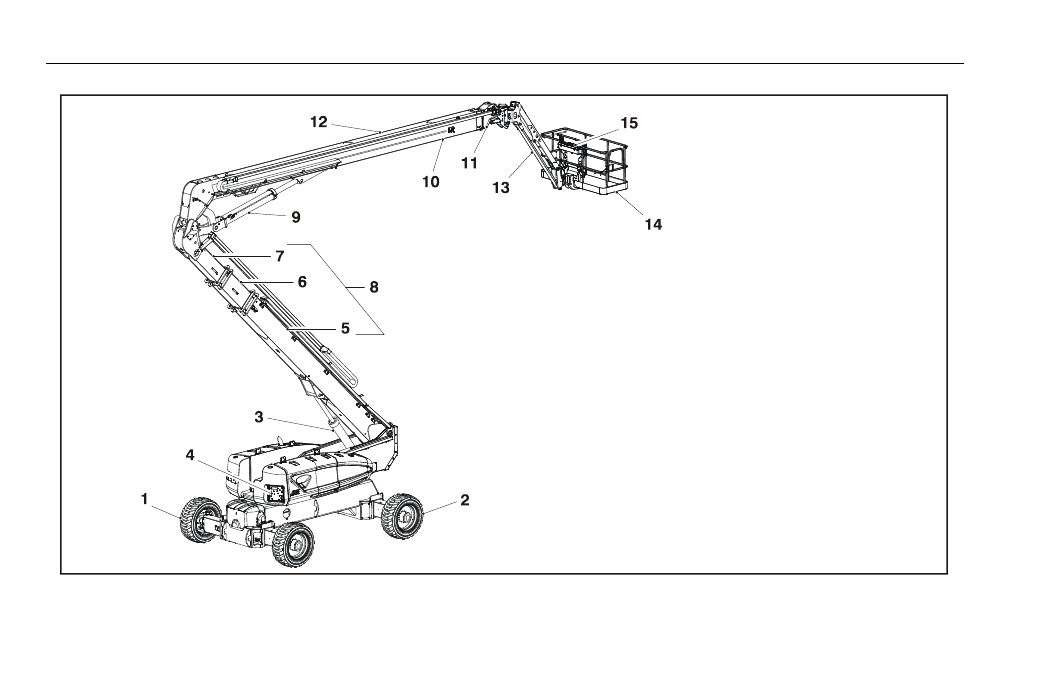

Рисунок 2-1. Основные обозначения
1. Передний привод и передние управляемые колеса
2. Задний привод и задние управляемые колеса
3. Цилиндр подъема нижней стрелы
4. Пульт управления с земли
5. Основная секция нижней стрелы
6. Средняя секция нижней стрелы
7. Секция гуська нижней стрелы
8. Нижняя стрела
9. Цилиндр подъема главной стрелы
10. Основная секция главной стрелы
11. Секция гуська главной стрелы
12. Главная стрела
13. Гусек
14. Платформа
15. Пульт управления с платформы
