Раздел 5— Навесное оборудование и сцепки
5-54
31200753
Автоматическая сцепка EEC
Грузоподъемность сцепки
Максимальный общий вес прицепа и груза .......................................................... 12 000 кг
Максимальный вертикальный груз на границе сцепок ........................................ 2500 кг
Присоединение прицепа для буксировки.
1. Поверните рычаг (1) до полного отведения штифта (2).
2. Выровняйте гнездо сцепки (3) и буксировочное отверстие прицепа.
3. Разверните машину к прицепу.
4. После контакта буксировочного отверстия с триггером (4) штифт и рычаг
встанут в первоначальное положение.
5. Подсоедините жгут проводов прицепа к его разъему (если установлено).
6. Подсоедините гидравлические трубопроводы прицепа (при наличии) к
задним дополнительным фитингам.
Примечание. Используйте рычаг (5), чтобы опустить штифт (2) после
отсоединения прицепа.
Регулировка высоты сцепки.
1. Вытяните стопорный палец (6) и поднимите ручку (7), чтобы ослабить
запорный механизм.
2. Переместите сцепку на нужную высоту.
3. Опустите ручку. При закрытии запорного механизма стопорный палец
вернется в заблокированное положение.

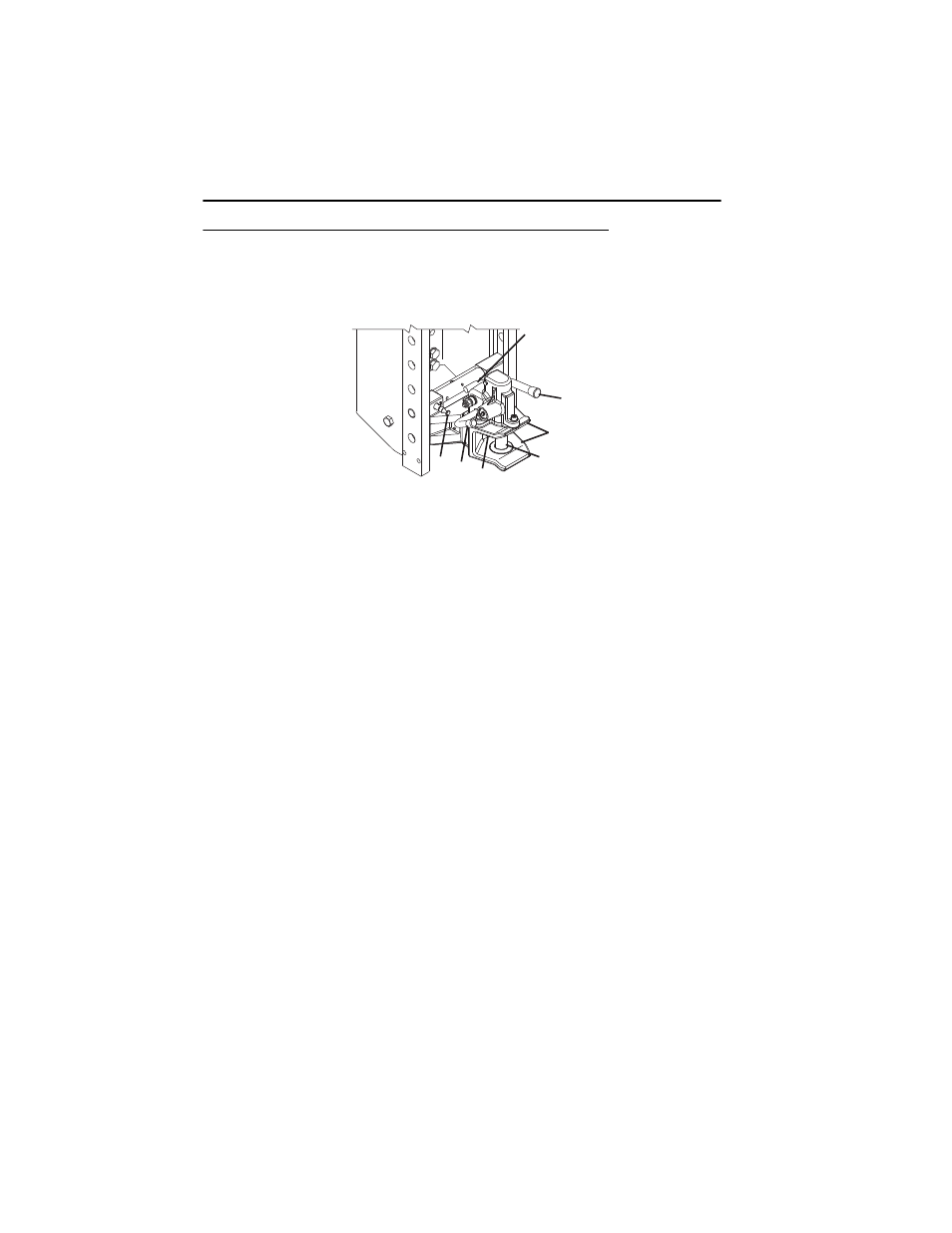

OAM2470
