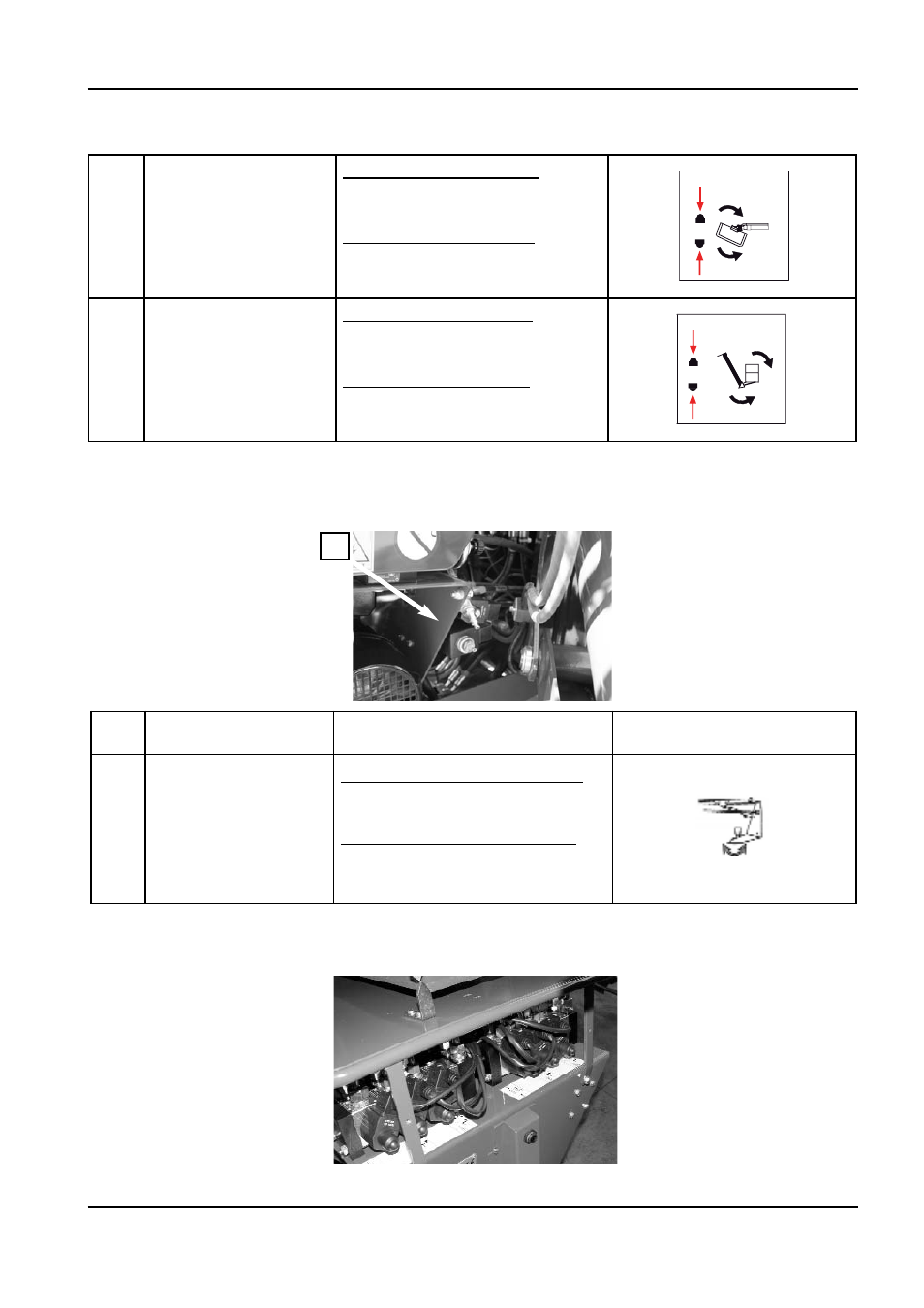

ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ ВРАЩЕНИЯ
Это устройство расположено в передней части электродвигателя под нагнетательным
коллектором.
ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ ХОДОВОЙ ЧАСТИ
5
Контроль поворота
рабочей площадки
Активация кнопки 5A:
рабочая площадка поворачи‑
вается против часовой стрелки
Активация кнопки 5B:
рабочая площадка поворачи‑
вается по часовой стрелке
6
Контроль уровня
рабочей площадки
Активация кнопки 6A:
рабочая площадка закрывает‑
ся
Активация кнопки 6B:
рабочая площадка открывает‑
ся
№ Описание
Рычаг/Полученное движение
Пиктограмма рядом с
устройством управления
7
Управление враще‑
нием
Перемещение рычага 7 вверх:
поворот против часовой стрелки
Перемещение рычага 7 вниз:
поворот по часовой стрелке
7
C
0
0
9
4
8
0
6
0
СТРЕЛОВОЙ ПОДЪЁМНИК X19J
JLG
X19JR06110113
61
