РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3123741
— Подъемник JLG —
3-5
Индикаторы зарядного устройства аккумуляторных
батарей / счетчика моточасов
1. Состояние зарядного устройства аккумулятор-
ных батарей — эта панель, расположенная справа
от блока управления с земли, предоставляет опера-
тору точное показание состояния зарядного
устройства аккумуляторных батарей.
2. Автоматический выключатель на 10 А — этот
автоматический выключатель защищает пульт
управления с земли в случае короткого замыкания
или возникновения какой-либо иной неисправно-
сти в цепи пульта управления с земли.
3. Счетчик моточасов — счетчик моточасов показы-
вает общее количество часов работы подъемника.
ЗЕЛЕНЫЙ СВЕТ — зарядка
завершена
ЖЕЛТЫЙ СВЕТ — выполняется
зарядка
КРАСНЫЙ СВЕТ — сбой зарядки

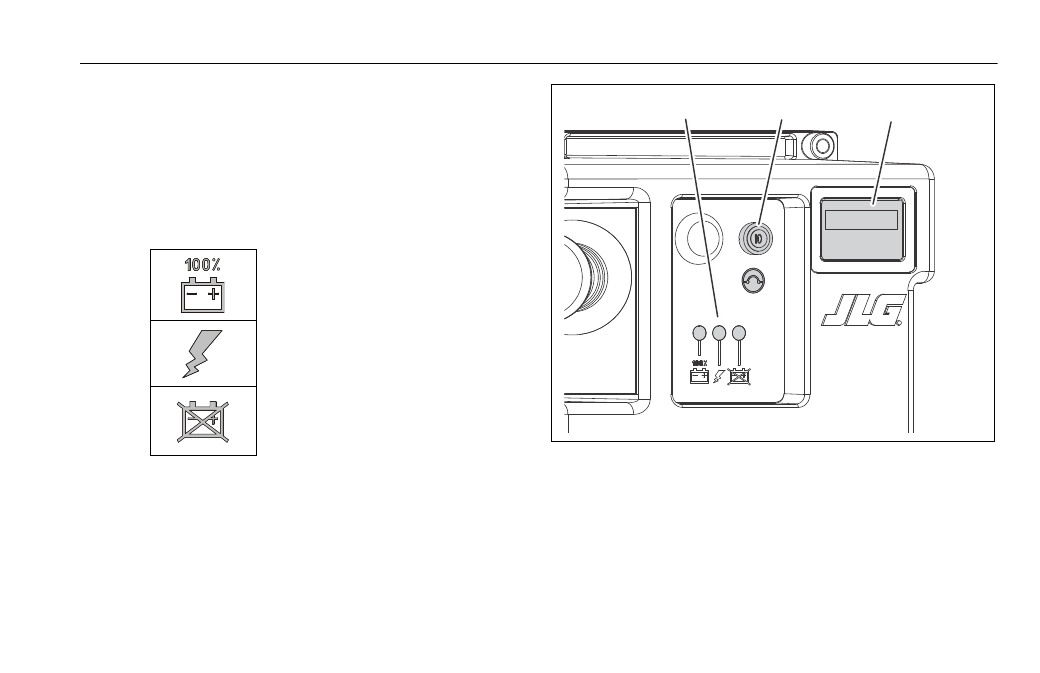

Рис. 3–4. Индикаторы зарядного устройства аккуму-
ляторных батарей и счетчика моточасов
1. Состояние зарядки аккумуляторных батарей — ЗЕЛЕНЫЙ/
ЖЕЛТЫЙ/КРАСНЫЙ индикаторы
2. Автоматический выключатель на 10 А
3. Счетчик моточасов
000000
1
2
3
