Раздел 5— Навесное оборудование и сцепки
5-12
31200937

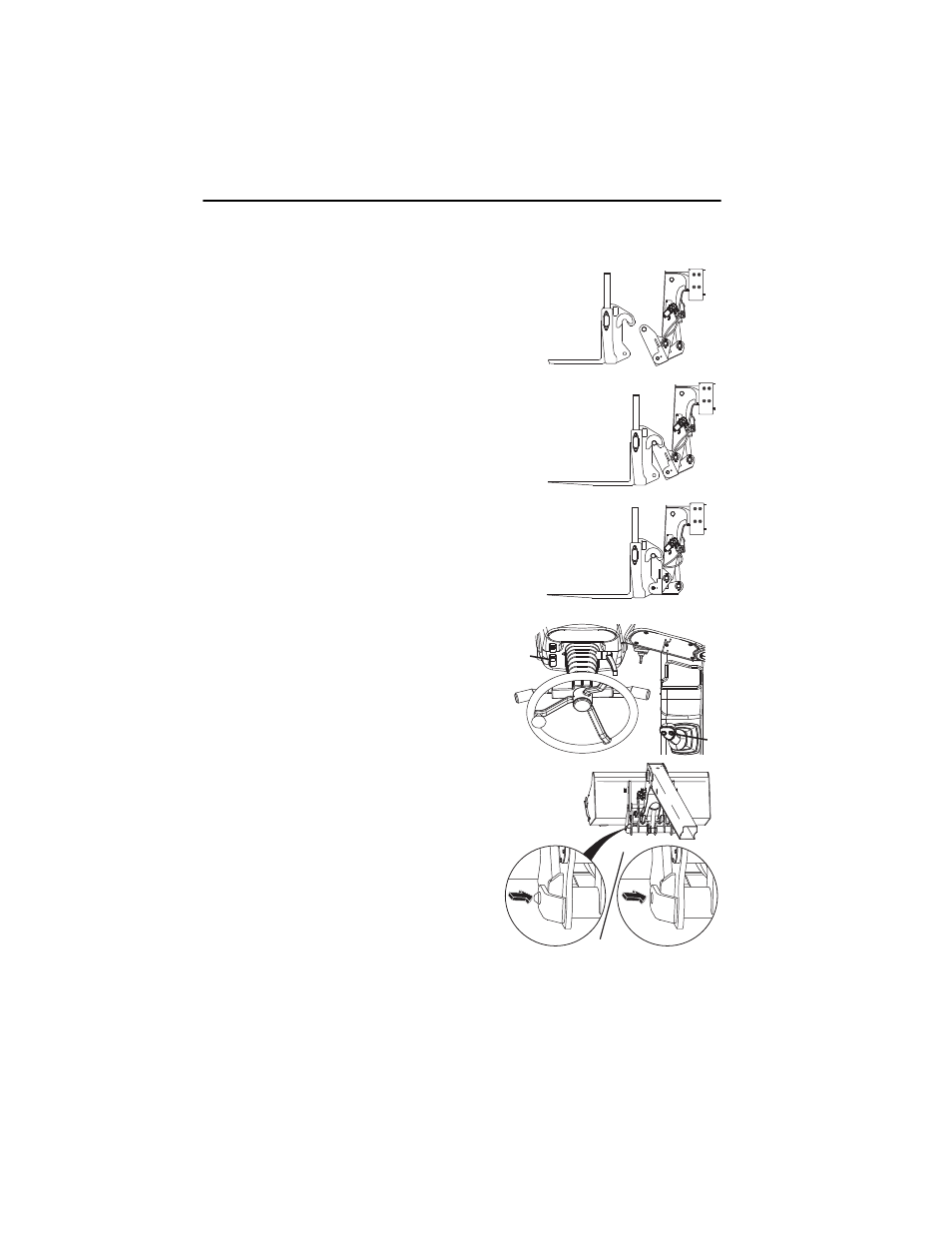

Гидравлическое быстросменное соединение
Эта процедура установки рассчитана на одного человека.
1. Наклоните быстросменное соединение вперед,
чтобы образовался зазор. Убедитесь в том, что
стопорный палец выдвинут.
2. Совместите палец для навесного оборудования
с пазом навесного оборудования.
Приподнимите стрелу, чтобы палец для
навесного оборудования вошел в паз.
3. Наклоните быстросменное соединение назад,
чтобы зацепить навесное оборудование.
4. Нажмите и удерживайте
выключатель (1) и кнопку (2),
одновременно перемещайте
рукоятку управления вправо, чтобы
зацепить быстросменное устройство,
или влево, чтобы расцепить его.
5. Поднимите стрелу до уровня глаз и
визуально убедитесь в том, что палец
быстросменного устройства выступает из
отверстия. Если палец не выступает из
отверстия, опустите навесное
оборудование на землю и вернитесь к
шагу 2.
6. Если навесное оборудование гидравлическое, подсоедините гидравлические
шланги. См.
«Гидравлическое навесное оборудование» на стр. 5-15.
OAL2160
OAL2170
OAL2180
OAL1472
1
2
OAL1930
ЗАМКНУТО
РАЗОМКНУТО
