Инструкция по эксплуатации IKA C 1 Package 1/10
Страница 9
9

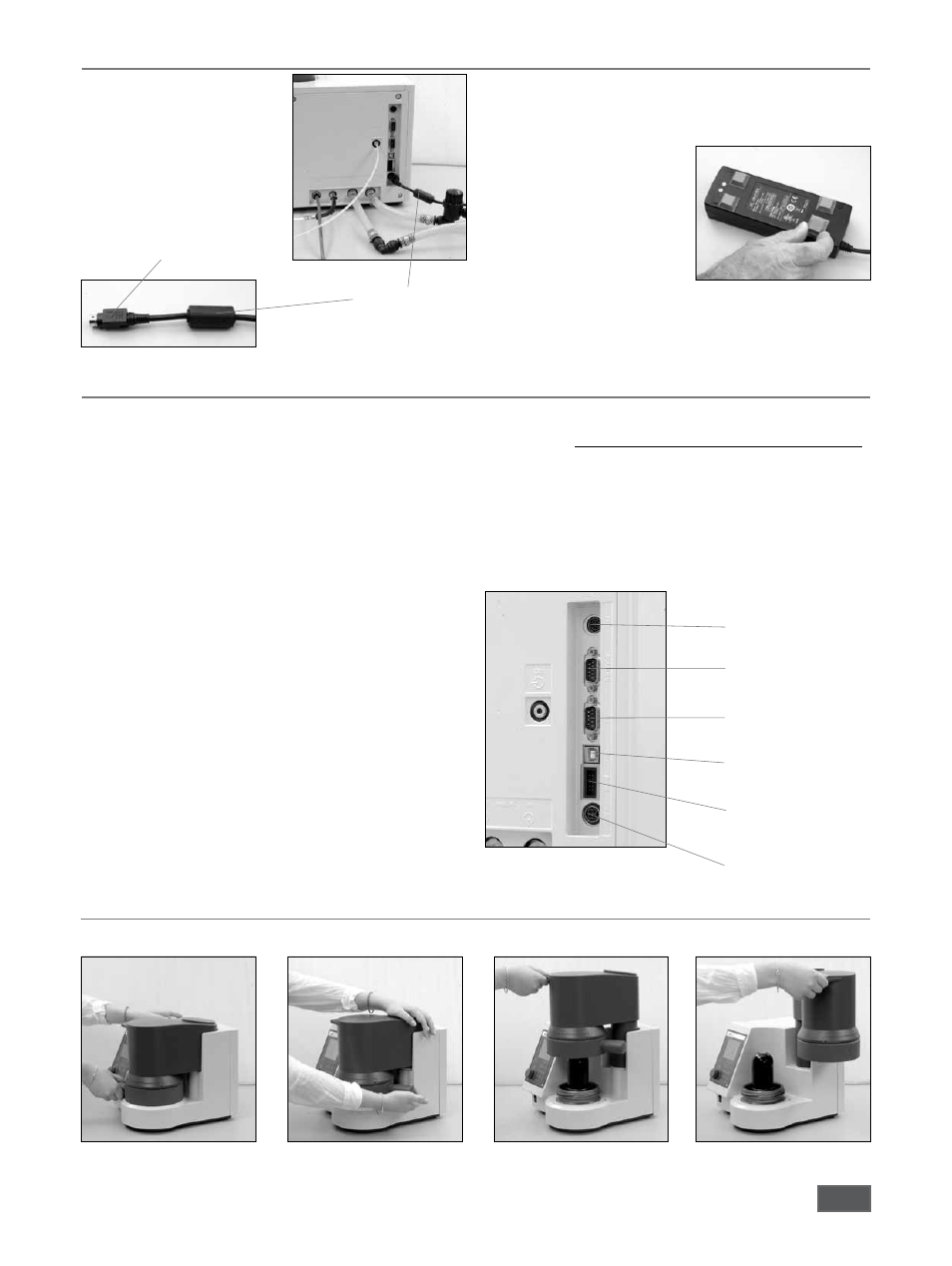

Подсоединение блока питания
1. Подсоедините низковольтный
кабель питания (24 В) к
разъему питания калориметра
Примечание:
Соблюдайте
правильность установки
штекера (плоской стороной
вправо).
Низковольтный
кабель питания
Не допускается размещать блок питания (из комплекта
поставки) на рабочем столе без дополнительной защиты.
Необходимо предпринять меры для защиты блока питания
от попадания воды и намокания.
2. Приклейте резиновые опоры
из комплекта поставки на блок
питания. Установите блок
питания на резиновые опоры.
Подключите высоковольтный
кабель питания с розетке
электрической сети
(~100-240 В, 50/60 Гц).
Плоская сторона штекера
Подключение периферийных устройств
Нагреватель: Разъем для подключения нагревателя IKA.
Весы:
Интерфейс RS232 для подключения весов
(производителей Mettler, Ohaus, Sartorius, Kern).
Параметры интерфейса:
Скорость передачи данных: 1200
Биты данных:
7
Четность:
нет
Стоповые биты:
1
Управление потоком:
нет.
ПК/Принтер: Интерфейс RS232 для подключения ПК для
управления калориметром (ПО CalWin C6040)
или принтера для распечатки данных измерений.
Параметры интерфейса:
Скорость передачи данных: 9600
Биты данных:
8
Четность:
нет
Стоповые биты:
1
Управление потоком:
нет.
USB-B:
Интерфейс USB для подключения ПК для
управления калориметром (ПО CalWin C6040).
Порт эмулирует последовательный интерфейс
на ПК.
Установка:
после соединения при помощи кабеля калориметра
с ПК, калориметр сообщает системе о требуемом
драйвере для соединения.
Драйвер можно скачать на веб-сайте
24 В
Prog
USB-B
ПК/Принтер
Весы
Нагреватель
производителя:
http://www.ika.com/ika/lws/download/stmcdc.inf
Интерфейс
(Только для сервисного обслуживания)
программирования:
24V=
Разъем для подключения низковольтного
кабеля питания (-24 В).
Работа с калориметром
1. Открывание устройства
Закрывание производится в обратном порядке
Q
h
h
1
2
Q
C1 092014
