Технические данные, Установка, Встраивание прибора в кухонную мебель – Инструкция по эксплуатации Zanussi ZOB 343
Страница 12
12
продуктовый номер изделия (PNC), его
серийный номер, а также описать род
неисправности.
Оригинальные запчасти для вашего прибора,
которые маркируются приведенным ниже
символом, можно приобрести только в наших
авторизованных сервисных центрах.
Технические данные
Размеры ниши для встраивания
духовки
Высота
58,0 - 59,5 см
Ширина
56,0 – 57,0 см
Глубина
50,0 см
Духовой шкаф (внутренние размеры)
Высота
32,5 см
Ширина
44,0 см
Глубина
40,0 см
Вместимость
58 л
Нижний нагревательный элемент
1000 Вт
Верхний нагревательный элемент
800 Вт
Духовой шкаф (1000+800)
1800 Вт
Гриль
1750 Вт
Осветительная лампа
25 Вт
Общая мощность на линии
электропитания
1,83 кВт
Рабочее напряжение
230 В
Мощность нагревательных
элементов
Установка
Настоятельно рекомендуется, чтобы все
операции по установке прибора
проводились компетентным техническим
специалистом с соблюдением действующих
норм и правил.

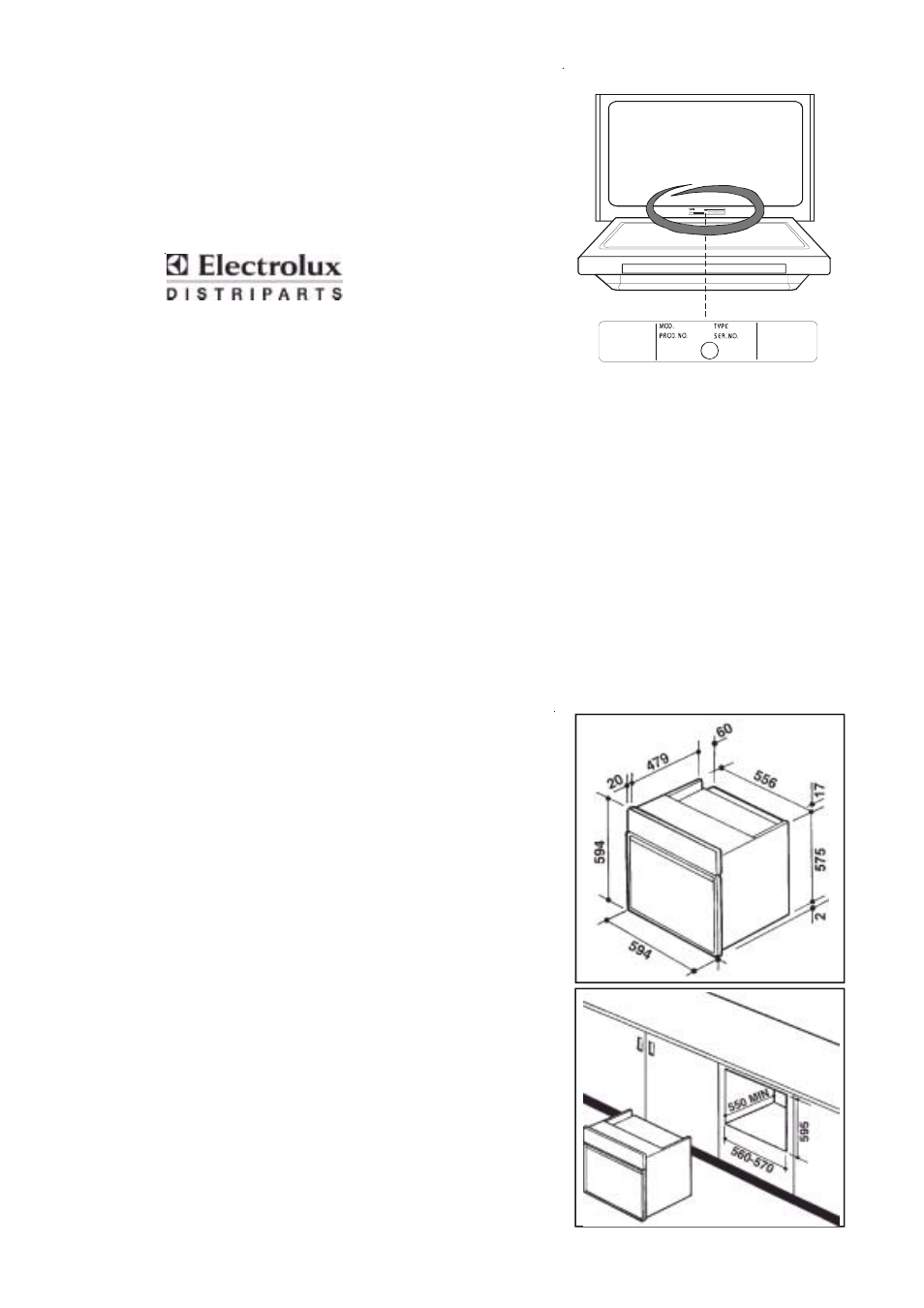

Встраивание прибора в
кухонную мебель
Для безупречного функционирования
встроенного в кухонный интерьер прибора
необходимо, чтобы ниша в мебели имела
требуемые размеры (рис. 8 - 9 -10).
Согласно существующим нормативным
положениям все устройства, гарантирующие
защиту от соприкосновения с токопроводящими
и рабочими узлами прибора, должны быть
установлены в приборе так, чтобы их
невозможно было снять без специального
инструмента. В любом случае при встраивании
духовки в мебель должна быть гарантирована
защита от соприкосновения.
Рис. 9
Рис. 8
Рис. 7
