16
Нижеследующие инструкции предназначены для
квалифицированного техника в помощь при установке
в соответствии с действующими правилами.
Встраивание и электрическое подключение прибора
должен производить квалифицированный специалист.
Встраивание
Важно, чтобы размеры и материал шкафа, в который
будет встраиваться духовка, были правильными и
выдерживали повышение температуры.
Правильная установка должна обеспечивать
надлежащую защиту от контакта с электрическими
частями.
Все узлы и детали, предназначенные для обеспечения
защиты, должны быть установлены так, чтобы их
нельзя было демонтировать, не пользуясь никакими
инструментами.
Мы не рекомендуем устанавливать духовку рядом с
холодильниками или морозильными камерами, так как
тепло может повлиять на эксплуатационные
характеристики этих устройств.
Установка

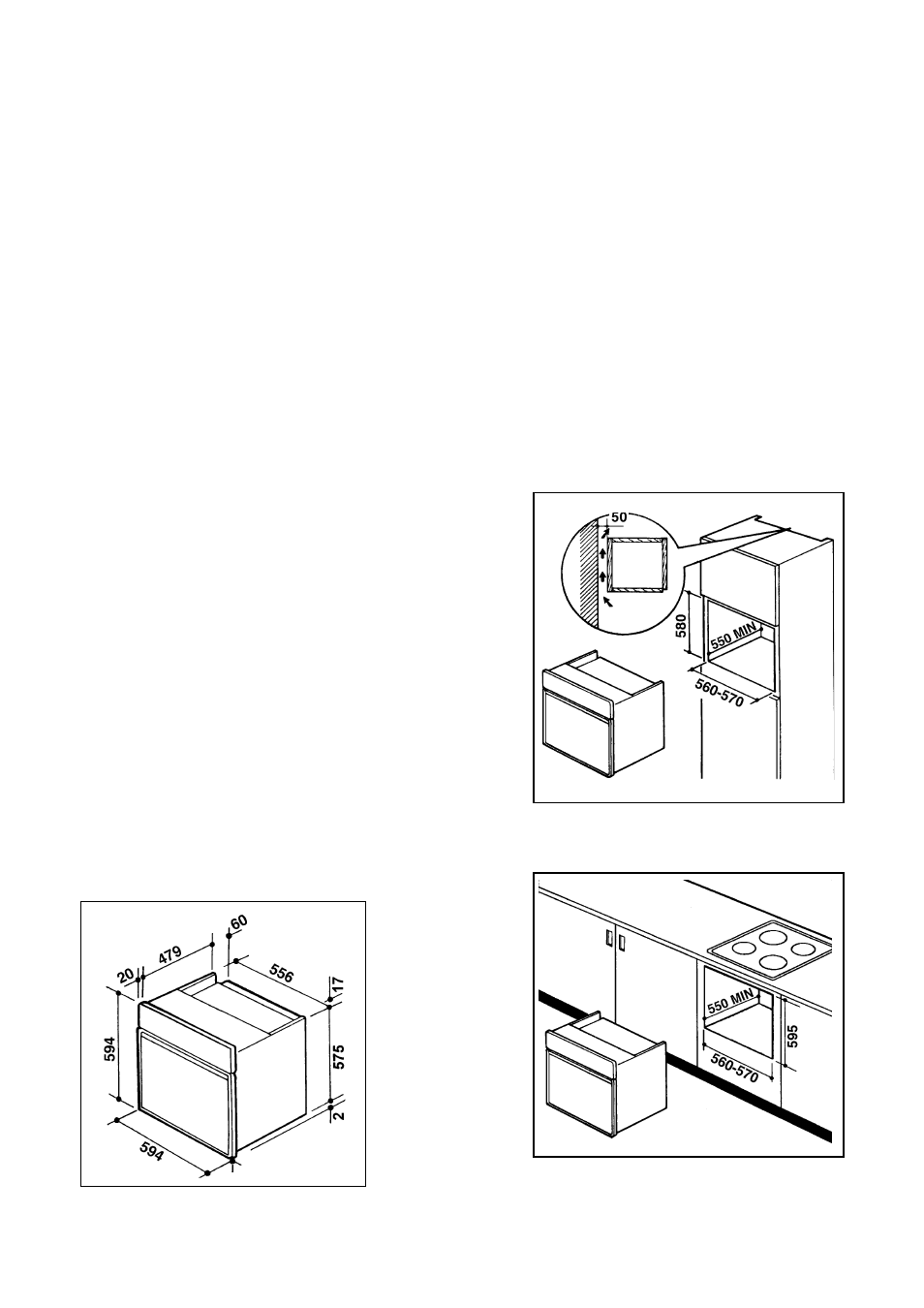

Рис. 14 - Размеры проёма для встраивания в высокий
шкаф
Рис. 15 - Размеры проёма для встраивания под
столешницу
Рис.13- Размеры духового шкафа
FO 2154
FO 0290
Технические характеристики
Размеры монтажного проёма
Высота 594 мм
Ширина 560 мм
Глубина 550 мм
Размеры внутреннего
пространства духовки
Высота 325 мм
Ширина 420 мм
Глубина 390 мм
Объем 53 л
Мощность нагревательных
элементов
Нижний нагревательный элемент 1000 Вт
Верхний нагревательный элемент 800 Вт
Традиционный нагрев (сверху + снизу) 1800 Вт
Малый гриль 1750 Вт
Большой гриль 2550 Вт
Задний нагревательный элемент 2000 Вт
Лампа подсветки духовки 25 Вт
Конвекционный вентилятор 30 Вт
Охлаждающий вентилятор 25 Вт
Номинальное напряжение (частота 50 Гц) 230 В
Мощность подключения (230 В, 50 Гц)
2600 Вт
