Перевалочное оборудование, С прямой перевалочной стрелой 9,50 м, Рабочая зона – Инструкция по эксплуатации Liebherr A 944 C HD Litronic для перевалки грузов
Страница 4: Рабочий вес, Система variolift
4 A 944 C HD Litronic Перевалочная машина
Перевалочное оборудование
с прямой перевалочной стрелой 9,50 м
1
2
3
4
0 m
2
4
6
8
10
12
14
16
18
20
0 ft
10
20
30
40
50
60
0
-2
-4
-6
-8
0
-10
-20
-30
2
4
6
8
10
12
14
16
18
10
20
30
40
50
60
20
70
ft
m

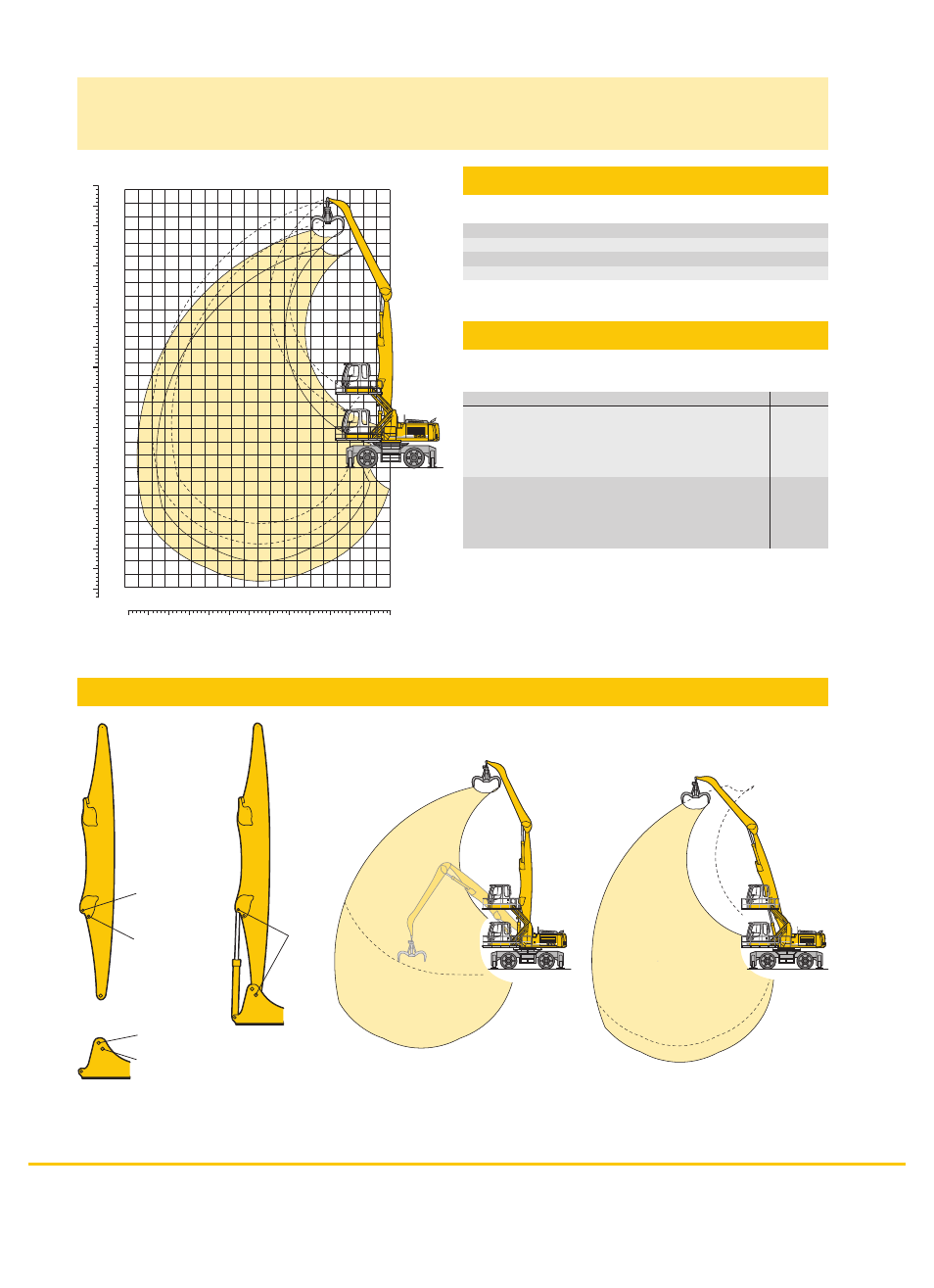

Рабочая зона
Варианты кинематики 2A/3B
1 с перевалочной рукоятью 7,30 м
2 с перевалочной рукоятью 8,80 м
3 с перевалочной рукоятью 7,30 м и грейфером модели 70 C
4 с перевалочной рукоятью 8,80 м и грейфером модели 70 C
Рабочий вес
Рабочий вес включает базовую машину и следующее перевалоч-
ное оборудование:
Вес
Прямая перевалочная стрела 9,50 м
перевалочная рукоять 7,30 м
грейфер модели 70 C объемом 1,10 м
3
с 5 челюстями полузакрытого типа
Гидроподъемник кабины с пилоном кабины 0,35 м
57.350 кг
Прямая перевалочная стрела 9,50 м
перевалочная рукоять 8,80 м
грейфер модели 70 C объемом 1,10 м
3
с 5 челюстями полузакрытого типа
Гидроподъемник кабины с пилоном кабины 0,35 м
57.550 кг
2A
Отвеpcтие A
Отвеpcтие B
Отвеpcтие 3
Вариант
2A
Отвеpcтие 2
2A
2A
3B
3A
Bohrung A
Bohrung B
Bohrung 3
Darstellung
2A
Bohrung 2
2A
2A
3B
3A
Bohrung A
Bohrung B
Bohrung 3
Darstellung
2A
Bohrung 2
VarioLift
Plus
: Оптимизация грузоподъемности за счет различного монтажа стрелы
с сохранением рабочей зоны
с изменением рабочей зоны
Вариант кинематики 2А:
Увеличение грузоподъемности выше
уровня стояния
Вариант кинематики 3B:
Увеличение грузоподъемности ниже
уровня стояния и при большом вылете
Вариант кинематики 3А:
Увеличение глубины выемки, например,
для разгрузки трюмов судов
Система VarioLift
Plus
