Специальное рабочее оборудование
Вилочный захват
18 L 506
Стерео
– L 514
Стерео

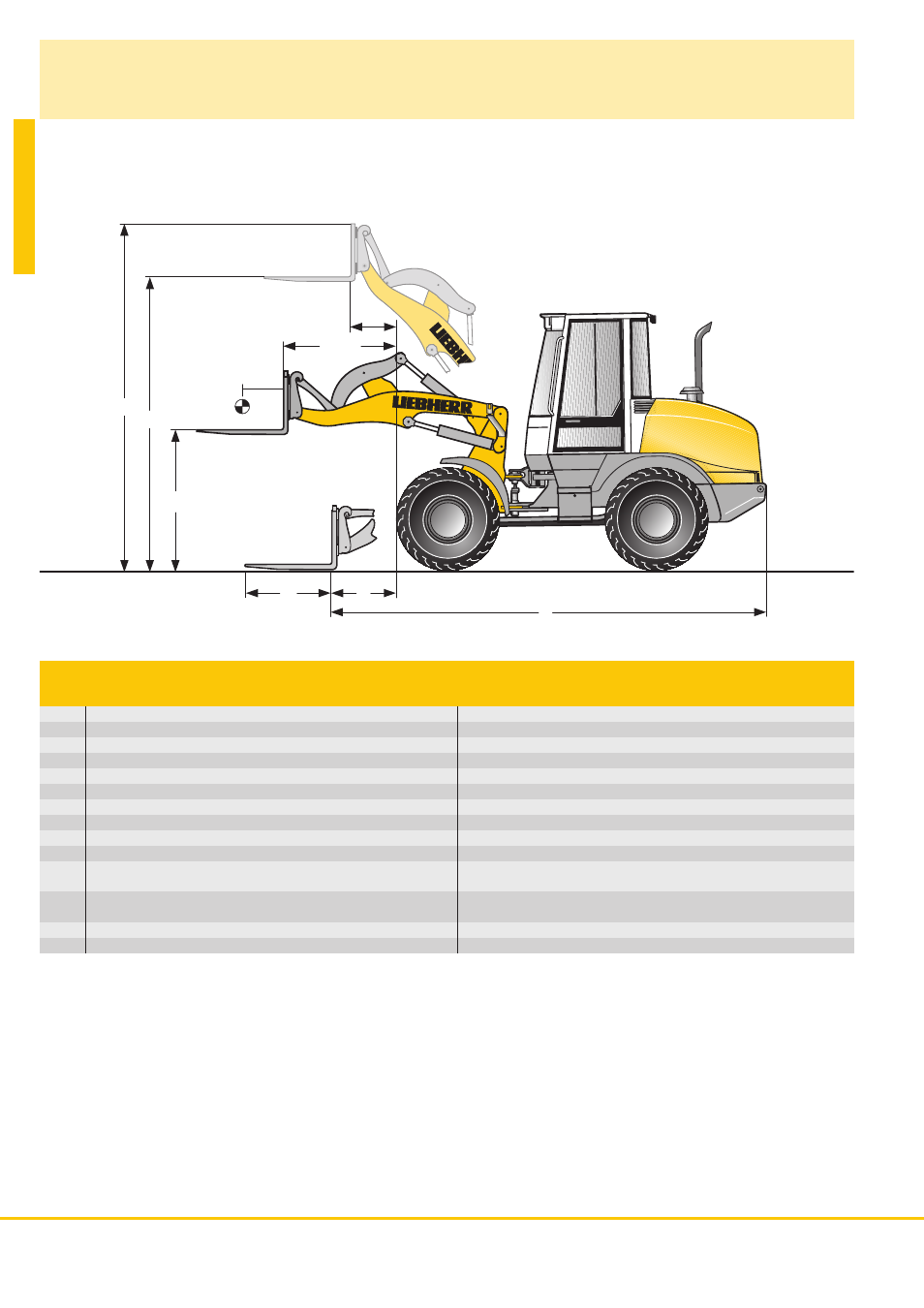

FEM II Вилочный захват
С крепежом под быстросменный адаптер
L 506
L 507
L 508
L 509
L 510
A
Высота подъема при макс. вылете
мм
C
Макс. высота подъема
мм
E
Макс. высота по верхней кромке каретки
мм
F
Вылет в положении погрузки
мм
F max. Вылет максимальный
мм
F min. Вылет при макс. высоте подъема
мм
G
Длина вил
мм
L
Общая длина базовой машины без вил
мм
Опрокидывающая нагрузка, при прямой раме *
кг
Опрокидывающая нагрузка, при изломе рамы *
кг
Допустимая полезная грузоподъемность на неровной
поверхности = 60 % опрокидывающей нагрузки ***
кг
Допустимая полезная грузоподъемность на ровной
поверхности = 80 % опрокидывающей нагрузки ***
кг
Рабочий вес *
кг
Шины
* Приведенные значения действительны при указанных шинах, включая все смазочные материалы, полный топливный бак, кабину
ROPS/FOPS и вес машиниста. Шины другого типоразмера и дополнительное оборудование меняют рабочий вес машины и
величину опрокидывающей нагрузки (Опрокидывающая нагрузка при изломе рамы согласно ISO 14397-1).
** Грузоподъемность вил и каретки вилочного захвата FEM II ограничивает полезную грузоподъемность до 2500 кг
*** Согласно нормам EN 474-3
1.452
1.452
1.476
1.515
1.550
3.039
3.039
3.063
3.165
3.200
3.714
3.714
3.738
3.840
3.875
741
741
693
775
740
1.258
1.258
1.210
1.335
1.300
550
550
502
595
560
1.200
1.200
1.200
1.200
1.200
4.605
4.605
4.605
4.940
4.940
2.629
2.905
3.145
3.573
3.858
2.400
2.652
2.870
3.250
3.509
1.440
1.591
1.722
1.950
2.106
1.920
2.121
2.296
2.500**
2.500**
5.074
5.170
5.375
5.923
6.109
365/70R18 L2 365/70R18 L2 405/70R18 L2 405/70R18 L2 405/70R20 L2
L
5
0
6
–
L
5
1
0
L0034
E
F
C
L
A
F max.
F min.
500
G
