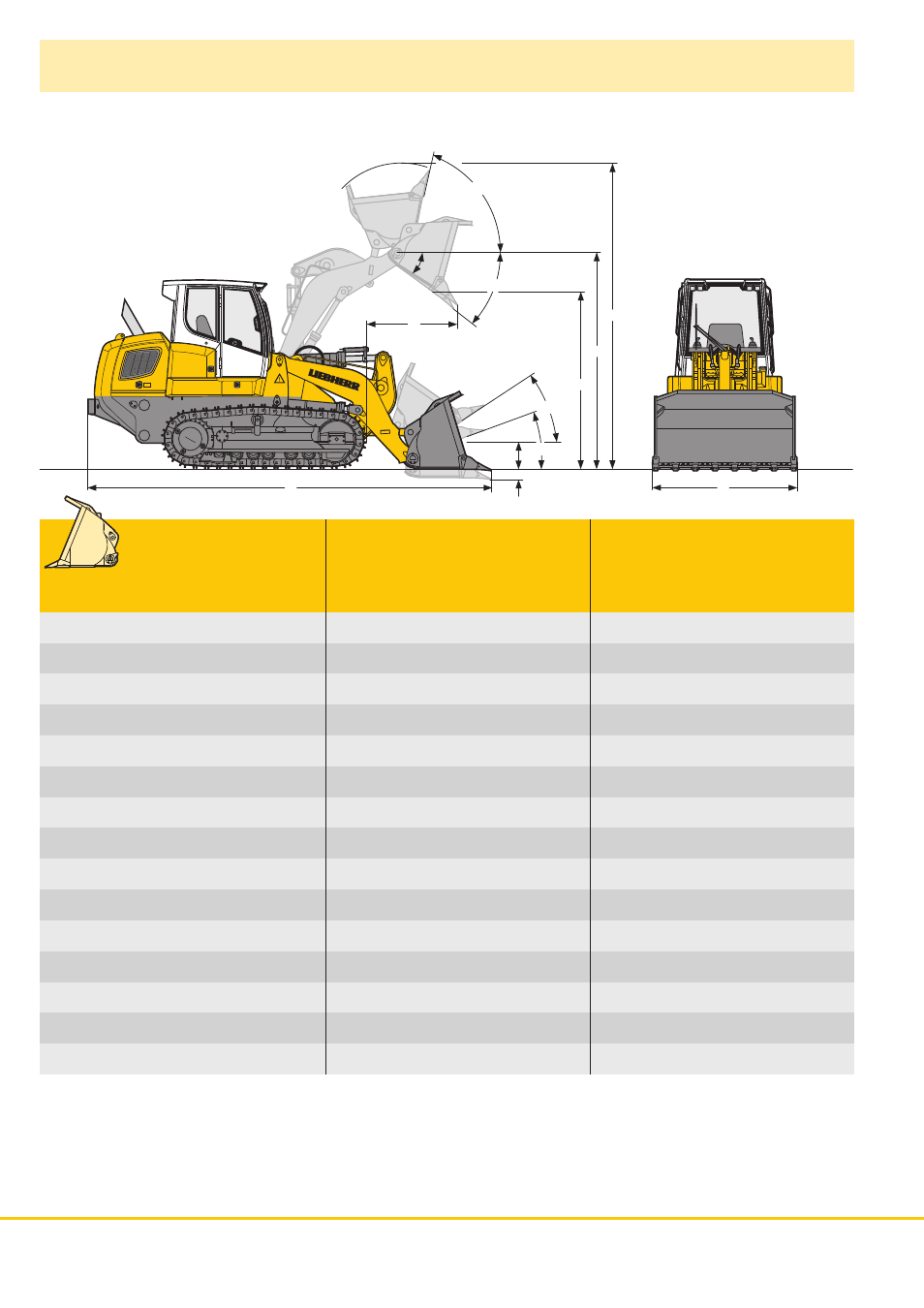

Передненавесное оборудование
16 LR 624 Litronic LR 634 Litronic
Grundgerät mit Standardschaufel
LR 634
T0015
(11.04.2006) 28.02.2013
OIL LE
VEL
T0015
A
B
C
H
E
40°
52°
G
D
F
47°
56°
45°
Стандартный ковш
LR 624
LR 634
Оснащение режущей кромки
адаптеры зубьев с
адаптеры зубьев
съемные
адаптеры зубьев с
адаптеры зубьев
съемные
болтовым креплением,
со сварным
ножи с
болтовым креплением,
со сварным
ножи с
съемные коронки и
креплением,
болтовым
съемные коронки и
креплением,
болтовым
межзубные сегменты
съемные коронки
креплением
межзубные сегменты
съемные коронки
креплением
Объем ковша по ISO 7546
м
3
1,8
1,7
1,8
2,4
2,3
2,4
Объем ковша по SAE J732
м
3
1,8
1,7
1,8
2,5
2,3
2,5
Усилие отрыва согласно ISO 14397
кН
127
138
127
164
180
164
Статическая опрокидывающая
кг
11 765
12 011
11 863
14 148
14 514
14 268
нагрузка согласно ISO 14397
A
Полная длина с ковшом на грунте мм
6337
6246
6337
7115
7021
7115
и задним бампером
B
Ширина ковша, полная
мм
2444
2450
2420
2529
2500
2490
C
Высота оси поворота ковша,
мм
541
541
541
582
582
582
транспортное положение
D
Высота подъема по оси поворота
мм
3663
3663
3663
4059
4059
4059
ковша, макс.
E
Глубина выемки, макс.
мм
136
111
136
144
114
144
F
Полная высота с полностью
мм
5007
5007
5007
5511
5511
5511
поднятым ковшом
G
Макс. высота разгрузки при угле 45° мм
2849
2917
2849
3064
3064
3064
по зубьям ковша по ISO 7131
H
Вылет ковша при макс. высоте раз- мм
1051
1018
1051
1207
1160
1207
грузки при угле 45° по зубьям ISO 7131
Вес ковша
кг
1238
1126
1140
1707
1539
1587
Рабочий вес
1
кг
17 006
16 849
16 908
20 914
20 746
20 794
Удельное давление на грунт
1
кг/см
2
0,67
0,67
0,67
0,73
0,72
0,72
1
Машина с кабиной с защитой по ROPS/FOPS, смазкой, полным баком топлива, оператором (75 кг), ковшом, задним бампером и траками шириной 508 мм (LR 624)
и 560 мм (LR 634)
