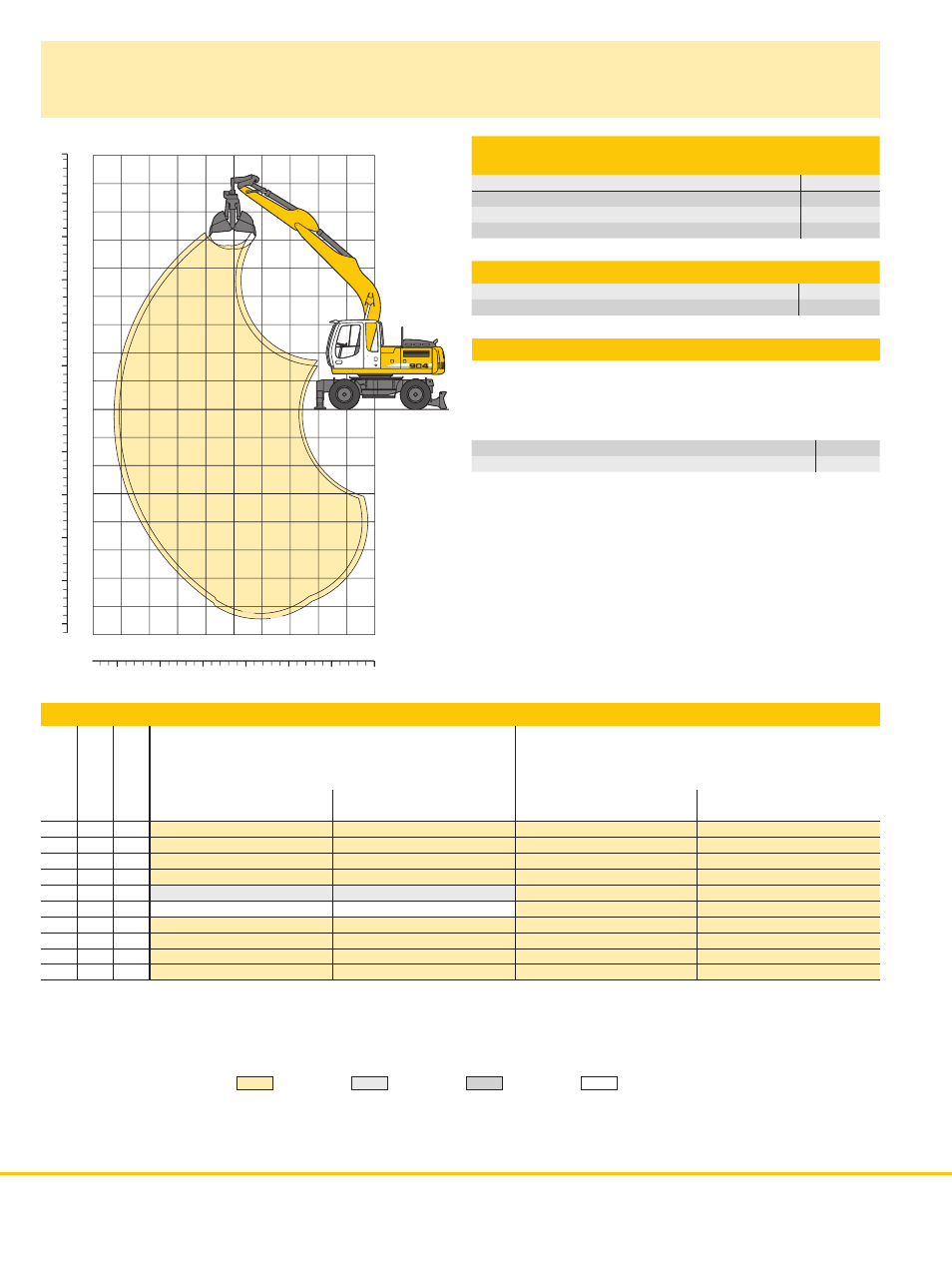

Страница 24: Рабочая зона, Модель грейфера
24
A 900 C Litronic A 904 C Litronic
Двухчелюстной грейфер A 904 C
litronic
`
с моноблочной изогнутой стрелой 5,30 м
Таблица выбора грейфера GM 10B
(согласно ISO 10567*)
Ширина
челюстей
Объем
Вес ковша
Выносные опоры
подняты
Длина рукояти (м)
Опорный отвал и
2 аутригера опущены
Длина рукояти (м)
2,45
2,65
2,45
2,65
мм
м
3
кг
320
1)
0,17 770
Y
Y
Y
Y
400
1)
0,22 820
Y
Y
Y
Y
600
1)
0,35 860
Y
Y
Y
Y
800
1)
0,45 910
Y
Y
Y
Y
1 000
1)
0,60 970
V
V
Y
Y
1 000
1)
1,00 1 040
v
v
Y
Y
320
2)
0,17 820
Y
Y
Y
Y
400
2)
0,22 880
Y
Y
Y
Y
600
2)
0,35 950
Y
Y
Y
Y
800
2)
0,45 1 010
Y
Y
Y
Y
* Грузоподъемность учитывается на макс. вылете рукояти без быстросменного адаптера при вращении платформы на 360° с блокиров-
кой качающегося моста и согласно ISO 10567 не превышает 75 % опрокидывающей нагрузки и 87 % гидромощности рабочего обору-
дования
1)
без выталкивателя
2)
с выталкивателем
Макс. насыпной вес материала
Y
= ≤ 1,8 т/м
3
,
V
= ≤ 1,5 т/м
3
,
y
= ≤ 1,2 т/м
3
,
v
= недопустимо
Рабочий вес
Рабочий вес включает базовую машину с 4 двускатными шинами
и проставочными кольцами, моноблочной изогнутой стрелой
5,30 м, рукоятью 2,65 м, быстросменным адаптером SW 48 и
грейфером модели GM 10B/0,45 м
3
(800 мм без выталкивателя).
Варианты ходовой тележки
Вес
A 904 C
litronic
`
с опорным отвалом и 2 аутригерами 20 600 кг
Рабочая зона
с быстросменным адаптером
1
2
Длина рукояти
м 2,45
2,65
Глубина копания макс.
м 7,25
7,45
Вылет на уровне стояния макс.
м 9,05
9,25
Высота разгрузки макс.
м 5,70
5,80
Модель грейфера
GM 10B
Усилие смыкания челюстей макс.
73 кН (7,4 т)
Крутящий момент привода вращения макс.
1,76 кНм
фт
м
м
фт
30
25
20
15
10
5
0
10
9
8
7
6
5
4
3
2
1
0
-6
-7
-8
-5
-4
-3
-2
-1
0
1
2
3
4
5
6
7
8
9
-20
-25
-15
-10
-5
0
5
10
15
20
25
30
1
2
