q
Не устанавливайте устройство без помощника.
q
Помещение для установки устройства согласно стан-
дарту EN 378 должно на каждые 8 г хладагента R 600a
иметь объем 1 м
3
. Если помещение для установки
устройства слишком мало, то в случае протечки в
контуре хладагента может образоваться легковоспла-
меняющаяся газовоздушная смесь. Данные о количе-
стве хладагента имеются на заводской табличке внутри
устройства.
u
Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держатель
кабеля, иначе возникнет вибрационный шум!
u
Удалите все детали, защищавшие устройство при пере-
возке.
Чтобы достичь задекларированного расхода электроэ-
нергии, следует использовать пристенные распорки,
входящие в комплект поставки некоторых устройств. В
таком случае глубина устройства увеличивается примерно
на 35 мм. Без использования пристенных распорок
устройство полностью работоспособно, однако потреб-
ляет немного больше электроэнергии.
u
Если к устройству прила-
гаются пристенные распорки,
их следует установить с
обратной стороны устройства
слева и справа.
u
Упаковку утилизируйте надлежащим образом (см. 4.5) .
u
С помощью любого вильча-
того
ключа
выведите
устройство в устойчивое
положение
посредством
регулируемых опор (A) и
выровняйте его, используя
уровень.
Указание
u
Очистите устройство (см. 6.2) .
Если устройство установлено в очень влажном поме-
щении, то на внешней его стороне может образоваться
конденсат.
u
Всегда следите за хорошим притоком и оттоком
воздуха на месте установки.

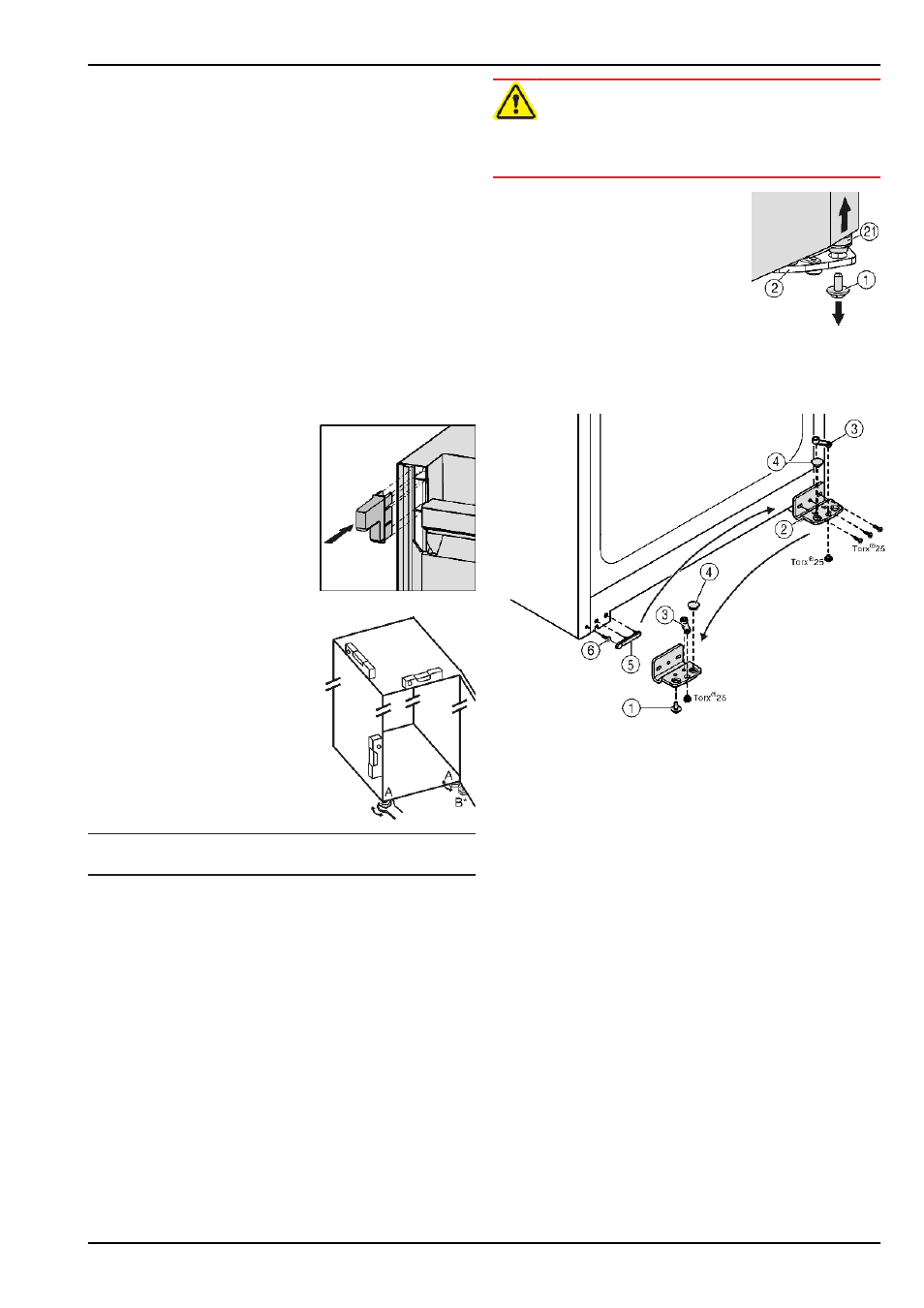

4.3 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
Убедитесь, что подготовлен следующий инструмент:
q
Torx 25
q
Torx 15
q
Вильчатый ключ на 6
q
Отвертка
q
прилагаемый вильчатый ключ
q
При необходимости привлеките второго человека для
монтажной работы
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Внизу справа на опорном
кронштейне выкрутите фикси-
рующий винт
Fig. 4 (1)
.
u
Откройте дверцу.
u
Поднимите дверцу, удерживая
ее со стороны расположения
ручек и снизу.
w
Опорный палец
Fig. 4 (21)
можно извлечь из опорного
кронштейна
Fig. 5 (2)
.
u
Если не удается извлечь
опорный палец
Fig. 4 (21)
,
нажмите на него снизу.
Fig. 4
u
Отведите нижнюю часть дверцы наружу и снимите ее.
Fig. 5
u
Открутите опорный кронштейн
Fig. 5 (2)
.
u
Открутите опорную деталь
Fig. 5 (3)
и, переставив в
отверстие на противоположной стороне опорного крон-
штейна, снова прикрутите.
u
Извлеките заглушку
Fig. 5 (4)
из опорного кронштейна и
переставьте ее в отверстие на противоположной
стороне опорного кронштейна.
u
Осторожно снимите крышку со стороны ручки
Fig. 5 (5)
.
u
Выкрутите болт
Fig. 5 (6)
и вкрутите на противопо-
ложной стороне.
u
Снова установите крышку
Fig. 5 (5)
.
u
Снова прикрутите опорный кронштейн
Fig. 5 (2)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
