47

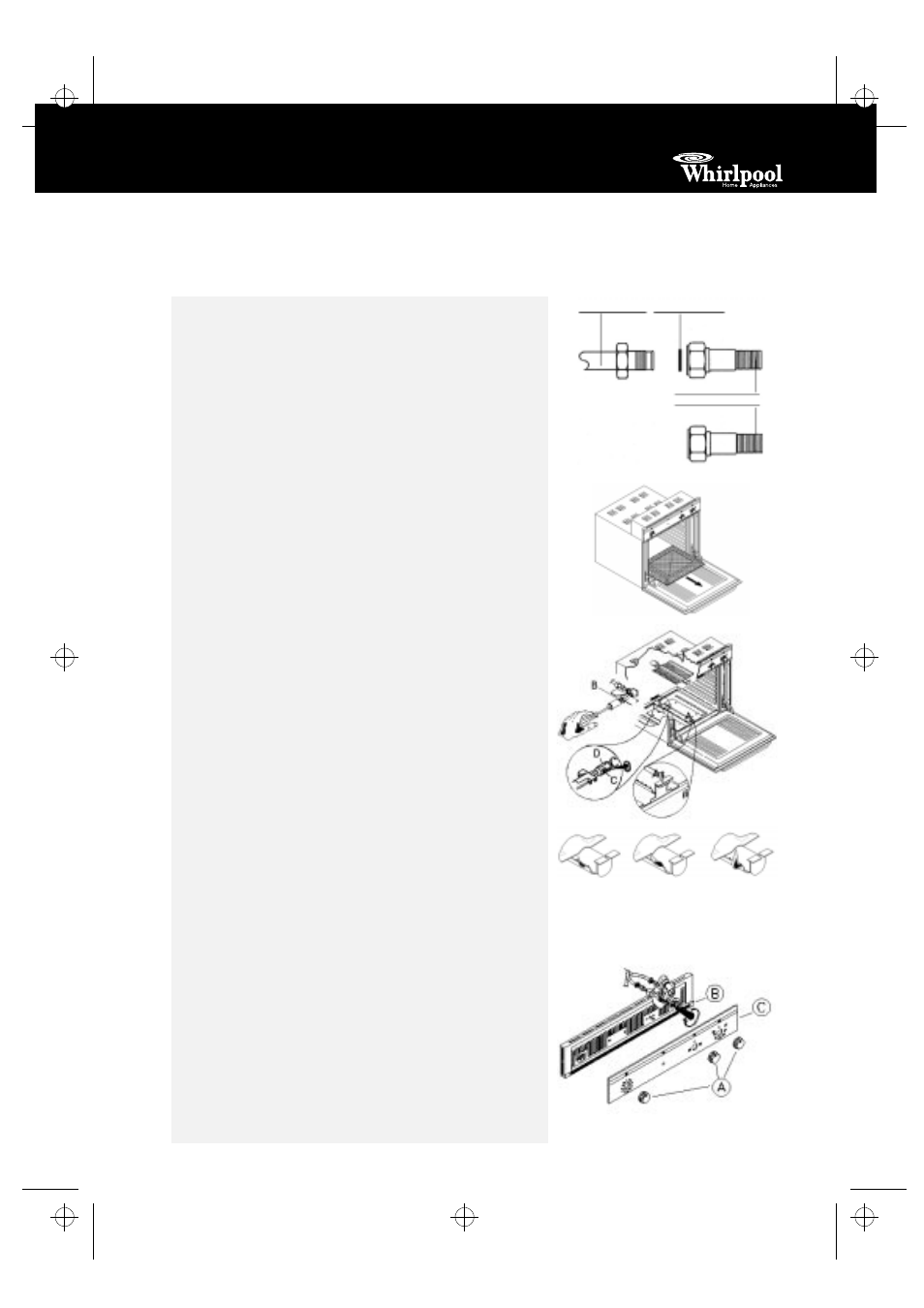

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ГАЗОСНАБЖЕНИЯ
• Система газоснабжения должна удовлетворять
местным действующим нормам
(см. раздел “Соблюдение местных норм”).
• Тип газа, на который отрегулирована духовка,
указан на паспортной табличке, находящейся внизу
на передней панели духовки (видна при открытой
двери), а также на упаковке.
• Прежде чем подключать духовку, отрегулируйте ее
на тот тип газа, который подается в Вашу квартиру.
• Подсоединение патрубка для газа к трубе выполняется
одним из двух описанных ниже способов:
• 1) с использованием соединителя без уплотнительного
кольца (соединитель духовки имеет коническую форму:
ISO R 7)
• 2) установкой прилагаемого уплотнительного кольца
(см. рисунок).
Внимание: по завершению операции проверьте, нет ли утечки
газа. Для проверки присутствия утечек газа воспользуйтесь
мылом с водой или другой, подходящей для этой цели
жидкостью. Нельзя использовать пламя для поиска утечек газа.
Предупреждение: запрещается использовать резиновую
трубу для подсоединения к выходному соединителю,
поскольку ее невозможно контролировать.
Настройка на используемый тип газа
Допускается использование газа других типов путем
регулировки горелки, выполняемой следующим образом:
1. Проверьте, чтобы духовка не была подключена к
электрической сети.
2. Полностью откройте дверь духовки.
3. Полностью снимите дно духовки, как это показано на рисунке.
4. Снимите горелку, открутив винт A (см. рисунок).
5. Открутите форсунку B и замените ее, следуя инструкциям,
приведенным в отдельном Листке описания изделия.
6. Снова установите горелку в духовке.
Регулировка силы пламени
Для регулировки силы пламени выполните следующие действия:
• Ослабьте винт C и поверните кольцо D в положение N для
метана или природного газа и в положение GPL для газа
в баллонах, установив при этом подвижный указатель на
кольце напротив неподвижного указателя на горелке.
Тем самым будет обеспечено пламя нормальной силы.
Регулировка на минимум
Термостат духовки снабжен байпасом для обеспечения
минимального пламени.
При смене типа газа необходимо выполнить
соответствующую регулировку:
• Снимите ручку A.
• Выньте гриль B (см. раздел “Чистка духовки и ее
принадлежностей”).
• Снимите два винта, которыми крепится панель управления C.
• Снимите дно духовки.
• Включите духовку и оставьте ее включенной при
максимальной температуре не менее чем на 15-20 минут,
• Верните указатель на ручке термостата в положение MIN
и отрегулируйте байпас на минимум таким образом,
чтобы получить слабое стабильное пламя. Выполняйте
эту операцию с закрытой дверью духовки.
• Для винта байпаса необходима плоская отвертка. При
переходе от сжиженного газа на метан для регулировки на
минимум достаточно ослабить винт несколькими поворотами.
Внимание: после выполнения регулировки горелки проверьте,
поддерживается ли минимальное пламя, путем неоднократного
открывания и закрывания двери духовки.
Если пламя гаснет, выполните регулировку байпаса повторно.
По завершению этих операций (замена форсунки,
регулировка пламени на минимум и подачи воздуха),
выключите духовку и закрепите новую табличку
(с указанием типа используемого газа) вместо той, что
была ранее, а затем поставьте пломбы, используя
сургуч или аналогичный материал.
Избыток
воздуха
Нормальное
пламя
Недостаток
воздуха
Подключение газа Кольцо
Гибкая труба
