Рис. 14
Технические данные
Размеры ниши
Высота под столешницей 593 мм;
при встраивании в колонну 580 мм
Ширина 560 ч 570 мм
Глубина 550 мм
Размеры внутренней камеры духового
шкафа
Высота 335 мм
Ширина 395 мм
Глубина 400 мм
Объем духового шкафа 53 л
Духовой шкаф должен устанавливаться
квалифицированным специалистом. Установка духового шкафа должна
выполняться в соответствии с приведенными
указаниями.
Установка
Мощность нагревательных
элементов
Верхний элемент 800 Вт
Нижний элемент 1000 Вт
Верхний + нижний элементы 1800 Вт
Полная мощность в режиме конвекции 1825 Вт
Элемент гриля 1650 Вт
Двойной элемент гриля 2450 Вт
Мощность в режиме “Пицца” 2675 Вт
Вентилятор конвекции 25 Вт
Лампочка освещения духового шкафа 25 Вт
Вентилятор охлаждения 25 Вт
Полная мощность 2720 Вт
Напряжение питания (50 Гц) 230 В
До подключения прибора
1) убедитесь в том, что главный предохранитель и
система электроснабжения рассчитаны на
данную нагрузку;
2) убедитесь, что система электропитания имеет
заземление, выполненное в соответствии с
действующими нормами;
3) убедитесь, что к двухполюсному выключателю,
используемому для подключения к
электрической сети, будет обеспечен легкий
доступ после встраивания духового шкафа в
кухонную мебель.
Данное изделие поставляется без сетевого шнура.
Вам будет нужно подключить к нему кабель со
стандартной вилкой, параметры которой должны
соответствовать полной электрической мощности,
указанной на паспортной табличке. Эту вилку следует
включать в соответствующую сетевую розетку. В
случае фиксированного подсоединения к сети между
духовым шкафом и сетевыми проводами необходимо
установить двухполюсный выключатель с
минимальным зазором между разомкнутыми
контактами, равным 3 мм, тип которого по
действующим правилам соответствует требуемой
нагрузке. Желто-зеленый провод заземления не
должен иметь разрывов и должен быть на 2 см длиннее
проводов, идущих на фазу и нуль.
Сетевой шнур должен быть проложен таким образом,
чтобы ни в одной его точке он не мог нагреться до
температуры, на 50 °C превышающей комнатную
температуру.
После выполнения подключения проверьте работу
нагревательных элементов в течение около 3 минут.
При необходимости замены сетевого шнура
используйте специальный кабель, обращайтесь за
ним в сервисный центр. Желто-зеленый провод
заземления должен быть на 2 cм длиннее проводов
фазы и нейтрали.
Электрическое подключение

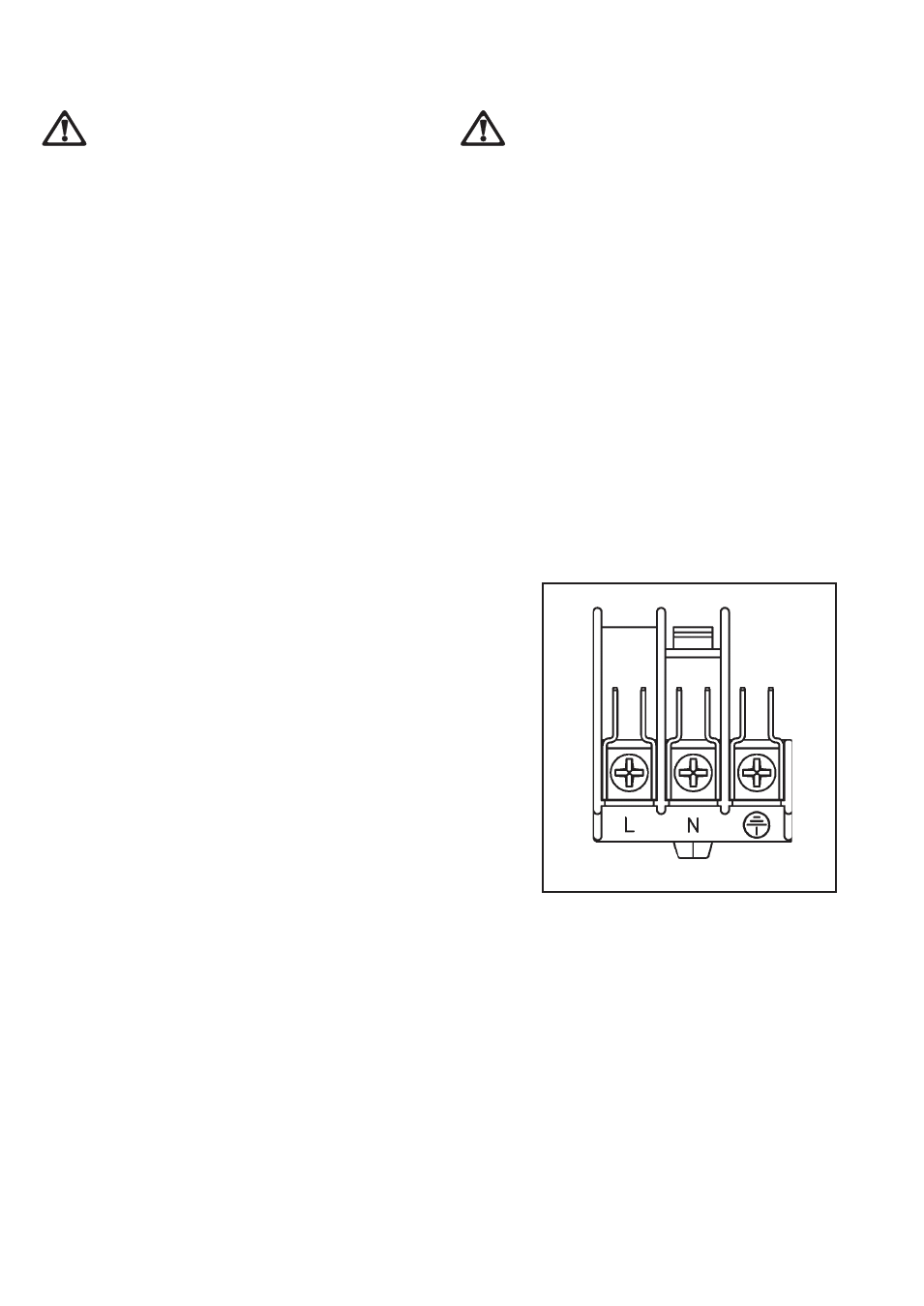

Клеммная колодка
Духовой шкаф оснащен легко доступной клеммной
колодкой, предназначенной для подключения к
однофазной сети электропитания напряжением 230
В (Рис. 14).
Изготовитель снимает с себя всякую
ответственность в случае несоблюдения
каких-либо правил техники безопасности.
