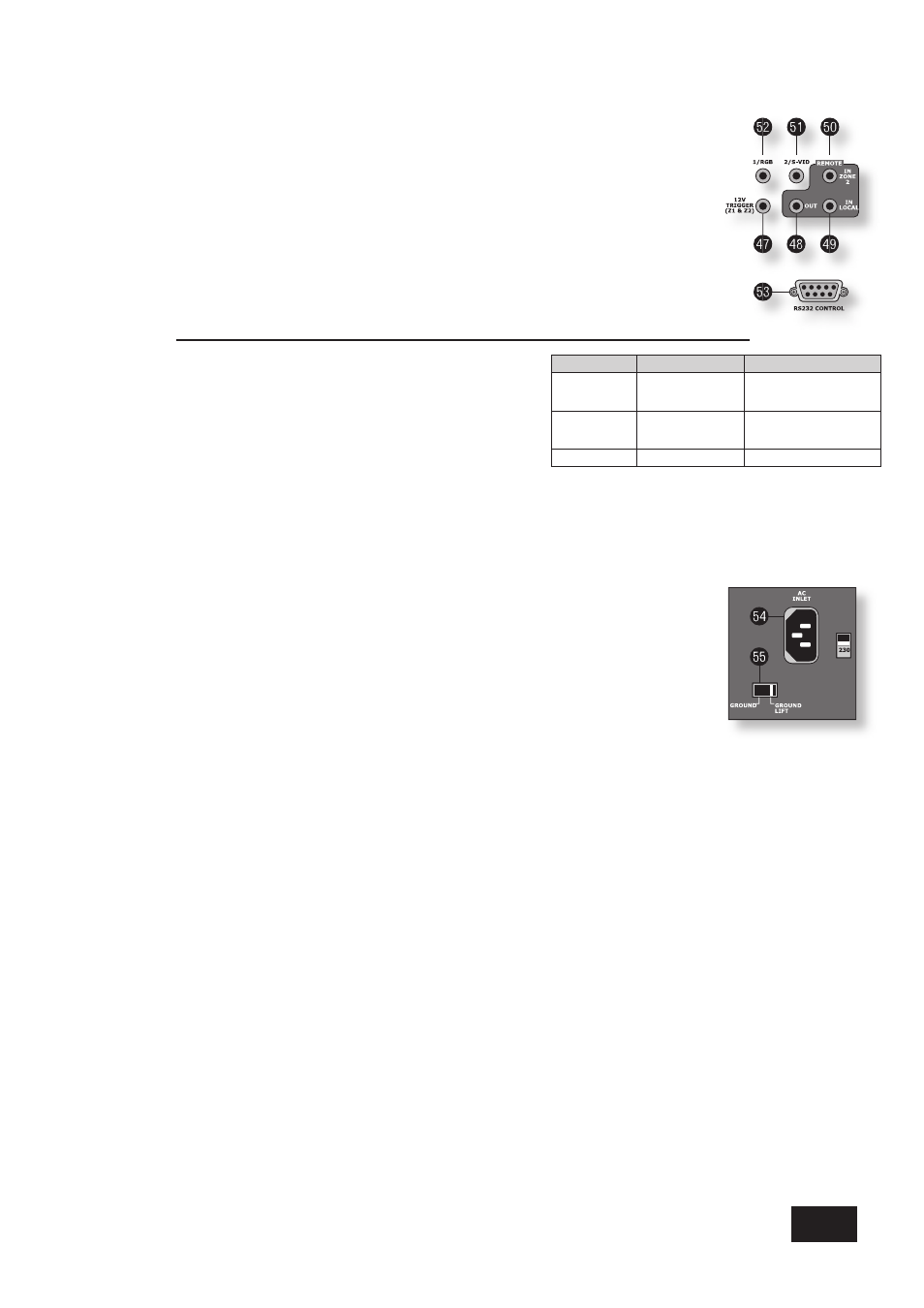

Подключение сигналов управления
4*
REMOTE OUT [Выход сигнала дистанционного управления]. С этого разъема на выход подается любой
сигнал дистанционного управления, принимаемый либо датчиком на передней панели ресивера, либо
поступающий с одного из разъемов дистанционного управления. Этот разъем позволяет дистанционно
управлять компонентами-источниками; возможность управления обеспечивается или путем
подключения этого выхода к устройству, которым вы хотите управлять, через ИК-гнездо диаметром 3,5
мм (только аппараты производства Arcam), или путем использования ИК-излучателя, установленного в
центре окошка ИК-датчика на компоненте-источнике (например, малогабаритного излучателя Xantech
283MW).
4(
IN LOCAL [Вход локального приемника]. Используйте этот вход для подключения выносного ИК-
приемника, если ИК-приемник на передней панели AVR280 загорожен.
5)
IN ZONE [Вход для Зоны ]. Этот вход позволяет дистанционно управлять ресивером AVR280
из Зоны 2 с инфракрасного пульта дистанционного управления (для получения дополнительной
информации см. выше раздел «Подключение Зоны 2»).
5#
RS3 CONTROL [Разъем управления RS3]. Предназначен для подключения устройств
управления, имеющих последовательный порт RS232 (например, контроллеров с сенсорным экраном
производства Crestron и AMX). Данный разъем используется также для обновления программного
обеспечения системы управления.
Триггерные выходы
У ресивера AVR280 есть три триггерных выхода (стереофонические
разъемы диаметром 3,5 мм, каждый из которых имеет два контакта:
центральный и общий). Техническая информация по триггерным
выходам приведена в соответствующих таблицах.
4&
V TRIGGER [-вольтный триггер]. Этот выход можно
использовать для автоматического включения и выключения
усилителей мощности или компонентов-источников для главной зоны
и Зоны 2. В таблице справа указано функциональное назначение
контактов триггерного выхода.
5@
VIDEO TRIGGER [Видео триггер ],
5@
VIDEO TRIGGER [Видео триггер ]. Эти триггерные выходы
имеют различные функции, зависящие от выбора опций пункта «Video Status» меню «General Settings». См.
подробности на странице 10.
Подключение к сети
5$
POWER INLET [Вход переменного тока]. Ресивер AVR280 имеет источник питания, рассчитанный на
два напряжения, 120 В и 230 В, которые можно выбирать посредством переключателя. В зависимости
от региона, куда поставляется ресивер, этот переключатель устанавливается на заводе-изготовителе
в положение, соответствующее сетевому напряжению в данном регионе.
5%
Переключатель GROUND LIFT [Размыкание заземления]. В сложных системах, где есть входы для
ресиверов спутникового телевидения или радиоантенны, заземление аппарата может увеличить
уровень фоновых помех в виде гудения или жужжания в громкоговорителях акустических систем. Если
это произойдет, установите данный переключатель в положение GROUND LIFT, чтобы разъединить
заземление сигнала и заземление шасси устройства.
Ни при каких обстоятельствах НЕ ОТСОЕДИНЯЙТЕ устройство заземления от шнура питания.
Сетевой шнур
При нормальных условиях эксплуатации на аппарат подается питание через сетевой шнур с литой
вилкой. Убедитесь в том, что вилка шнура питания, прилагаемого к аппарату, подходит к вашей
сетевой розетке. Если вилка не подходит к розетке, обратитесь по месту приобретения аппарата.
Если по какой-либо причине вилку нужно заменить, то от нее следует незамедлительно избавиться
безопасным образом, потому что при подключении к розетке она представляет потенциальную опасность
поражения электрическим током. Если вам потребуется новая вилка, обратитесь по месту приобретения
аппарата.
Подключение ресивера к сети
Вставьте разъем (в соответствии со стандартом Международной электротехнической комиссии (МЭК))
шнура питания, прилагаемого к ресиверу, в гнездо подвода питания (
5$
) на задней панели аппарата. Штекер
должен быть вставлен плотно.
Вставьте сетевую вилку на другом конце шнура в розетку электросети и включите розетку, если она
оборудована выключателем.
Контакт
Назначение
Напряжение
Центральный
Включение глав-
ной зоны
Включено = 12 В, 30 мА
Выключено = 0 В
Кольцевой
Включение Зоны 2 Включено = 12 В, 30 мА
Выключено = 0 В
Общий
Заземление
0 В
