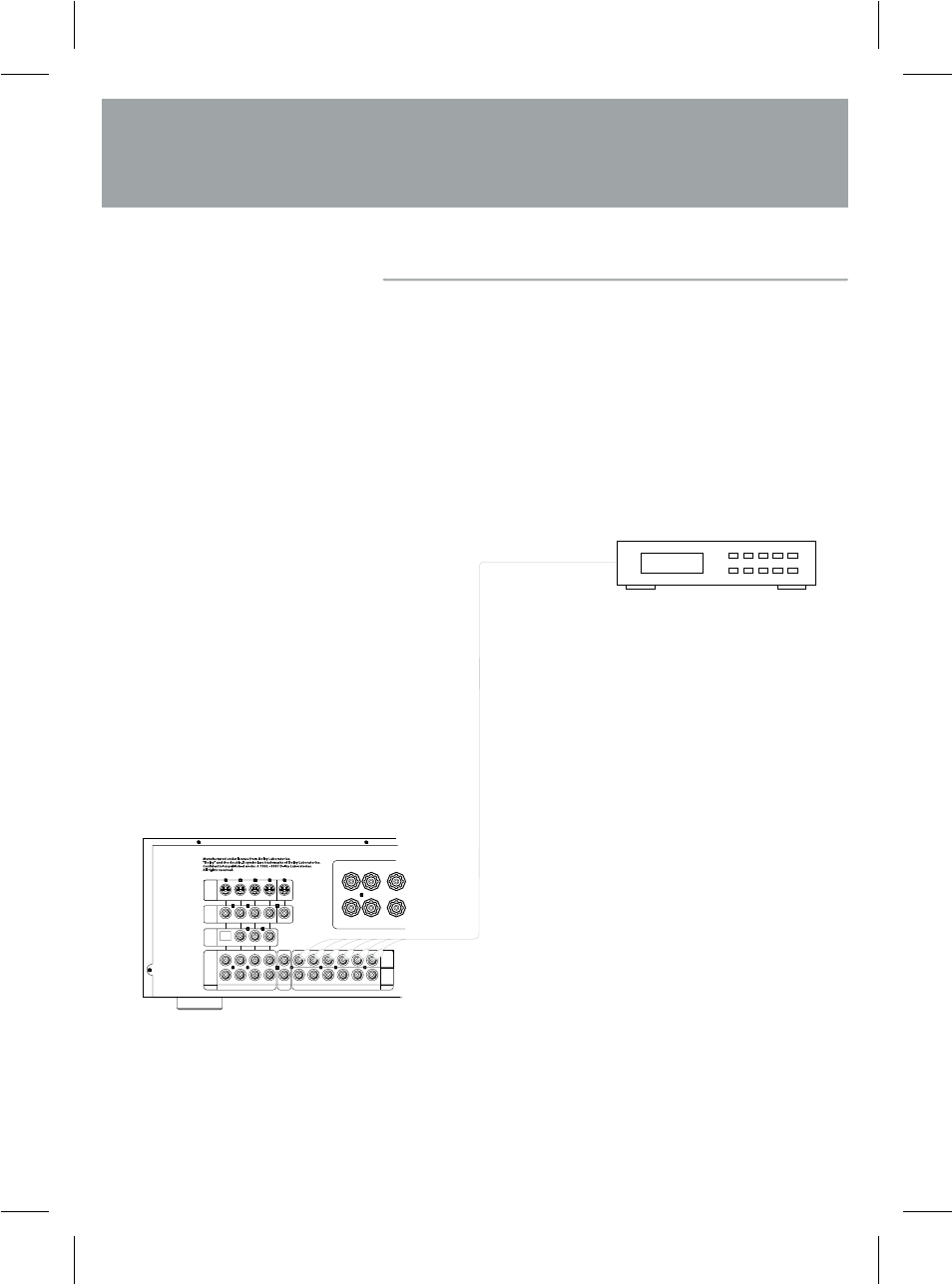

Подключение к внешнему декодеру
Подключение к встроенному декодеру DVD−плеера или другому внешнему декодеру.
Данный аппарат оснащен аналоговым аудиовходом 5.1CH (фронтальные левый и правый каналы,
тыловые левый и правый каналы, центральный канал и канал сабвуфера) для подключения
многоканального звукового сигнала с внешнего декодера.
Подключая внешний декодер ко входу 5.1CH, не перепутайте местами левые и правые каналы, и
внимательно проверьте соответствие маркировок на входах и выходах.
ПОДКЛЮЧЕНИЕ
DVD−плеер с декодером / внешний декодер
выход декодера
VIDEO
DIGITAL
INPUT
AUDIO
INPUT
DVD AUX DVB D-TV
OPTICAL1
S-VIDEO
COAXIAL1 COAXIAL2 COAXIAL3
DVD AUX DVB D-TV OUT
DVD AUX DVB D-TV OUT
SR
SL
C
4 OHM MIN SP
+
-
+
-
L
R
R C L SR SL SW
R C L SR SL SW
L L L L
R R R R
REC OUT
AUDIO
SIGNAL
5.1 CH SIGNAL
OUTPUT
INPUT
