1-5

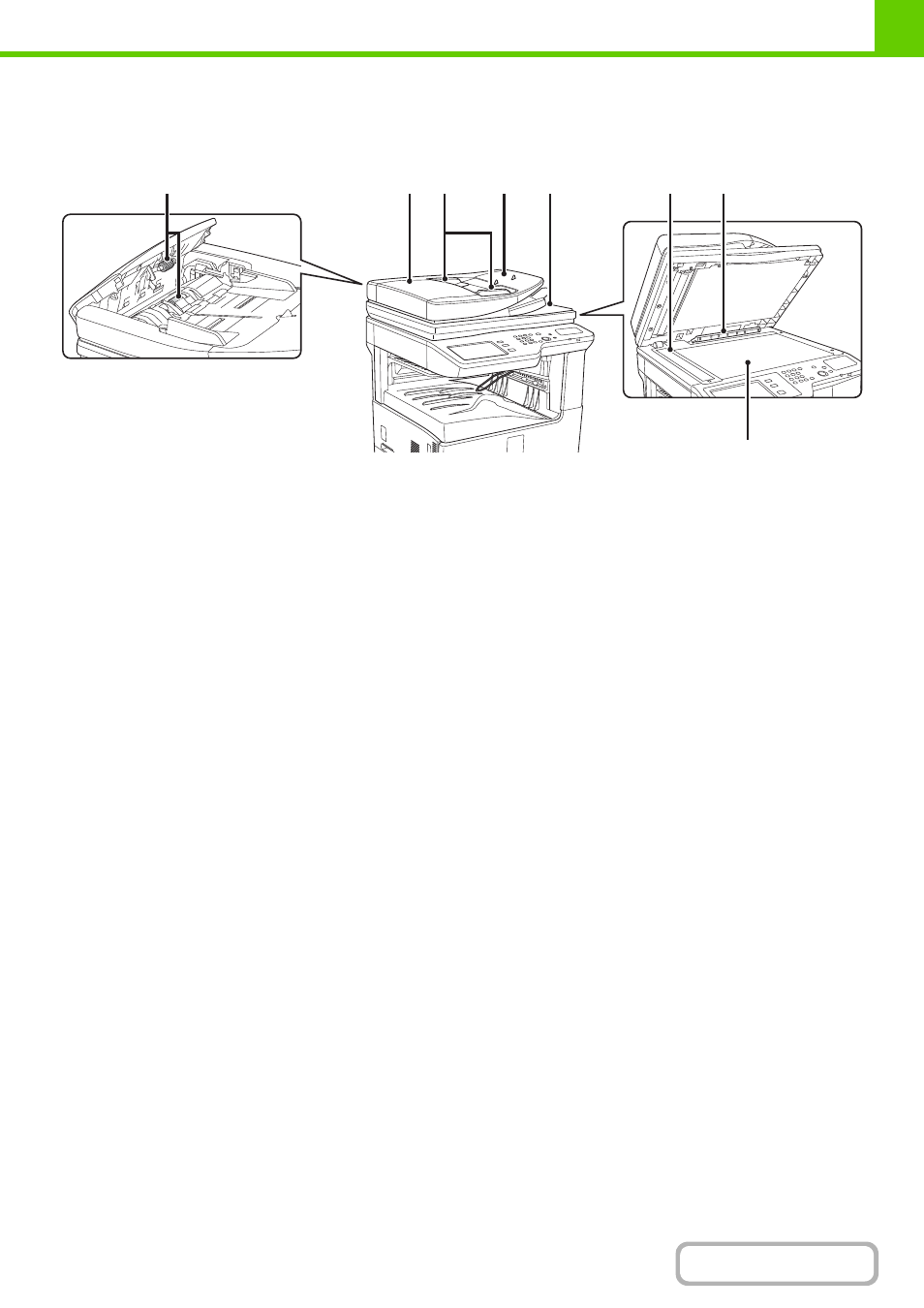

АВТОПОДАТЧИК ОРИГИНАЛОВ И СТЕКЛО ОРИГИНАЛОДЕРЖАТЕЛЯ
Ролик подачи бумаги
(1)
Подающий бумагу валик
Этот ролик вращается для автоматической подачи оригиналов.
(2)
Крышка секции подачи оригиналов
Открывается при удалении застрявшего оригинала или при чистке
подающего валика.
(3)
Направляющие оригинала
Обеспечивают правильность операции сканирования оригинала.
Регулируются по ширине оригинала.
☞
(
стр. 1-36)
(4)
Лоток автоподатчика оригиналов
Используется для размещения оригиналов перед подачей.
Односторонние оригиналы должны размещаться на лотке лицевой
стороной вверх.
☞
(
стр. 1-36)
(5)
Выводной лоток для оригиналов
После сканирования оригиналы выводятся в этот лоток.
(6)
Область сканирования
Оригиналы, помещенные в лоток автоподатчика, сканируются в этой
секции.
☞
(
стр. 1-48)
(7)
Датчик формата оригинал
Определяет формат оригинала, помещенного на стекло
оригиналодержателя.
☞
РАЗМЕЩЕНИЕ ОРИГИНАЛА НА СТЕКЛЕ
ОРИГИНАЛОДЕРЖАТЕЛЯ
(
стр. 1-38)
(8)
Стекло оригиналодержателя
Используется для сканирования книг или других объемных
оригиналов, которые не могут подаваться из автоподатчика
оригиналов.
☞
РАЗМЕЩЕНИЕ ОРИГИНАЛА НА СТЕКЛЕ
ОРИГИНАЛОДЕРЖАТЕЛЯ
(
стр. 1-38)
(2)
(8)
(3)
(4)
(5)
(6)
(7)
(1)
