Sharp AR-5623N - Инструкция (Страница 19)

17

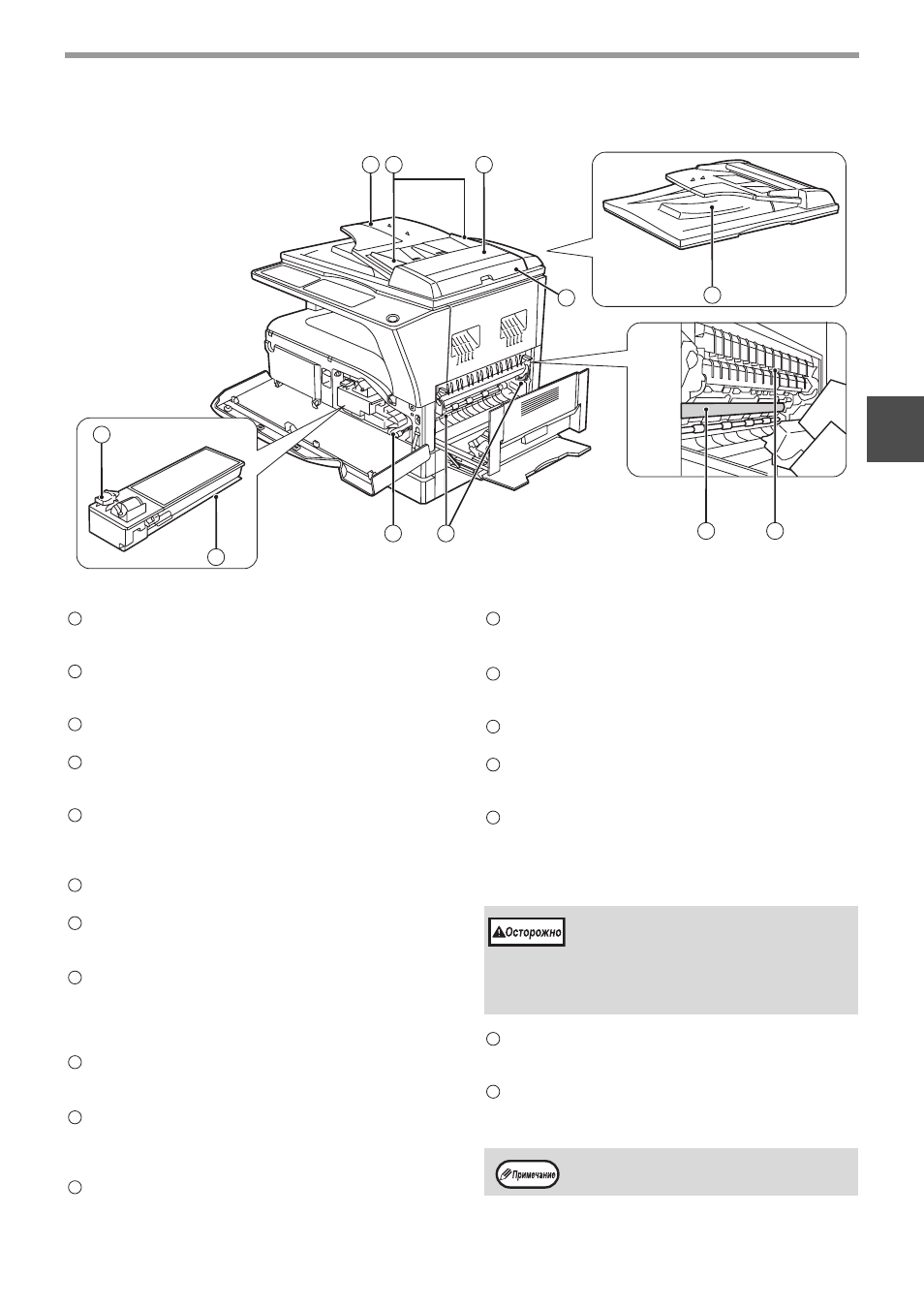

ПОДГОТОВКА К РАБОТЕ
2
Боковая панель корпуса
Открывается при извлечении застрявшего листа
и уходе за аппаратом.
(стр.89, стр.90)
Ручка боковой панели корпуса
Боковая панель открывается при помощи данной
ручки.
(стр.89)
Направляющие лотка ручной подачи
Регулируются по ширине подаваемых листов.
(стр.23)
Лоток ручной подачи бумаги
Бумага и специальные материалы (например, прозрачная
пленка) могут подаваться с этого лотка.
(стр.23, стр.40)
Выдвижная пластина лотка ручной подачи
бумаги
Выдвигается при подаче бумаги большого
формата, такого как В4 или А3.
(стр.23)
Приспособление для чистки коротрона
Используется при чистке этого узла.
(стр.99)
Порт USB 2.0
Подключение к компьютеру для использования в
качестве принтера.
(стр.9)
Лоток автоподатчика оригиналов (если
установлен автоподатчик SPF/RSPF)
Оригиналы для сканирования помещаются в этот
лоток лицевой стороной вверх. Объем лотка до
40 оригиналов.
(стр.29)
Направляющие оригинала (если установлен
автоподатчик SPF/RSPF)
Регулируются по формату оригиналов.
(стр.28)
Крышка секции подающего валика (если
установлен автоподатчик SPF/RSPF)
Открывается при извлечении из секции
застрявшего оригинала.
(стр.88)
Правосторонняя крышка (если установлен
автоподатчик SPF/RSPF)
Открывается при извлечении из секции
застрявшего оригинала.
(стр.88)
Область вывода оригиналов (если
установлен автоподатчик SPF/RSPF)
Здесь выходят оригиналы после копирования.
Рычажок фиксации тонер- картриджа
Для замены извлеките тонер- картридж при
нажатом рычажке.
(стр.95)
Тонер- Картридж
Содержит тонер.
(стр.95)
Ручка вращения валика
Поворачивая эту ручку, Вы извлекаете
застрявший лист.
(стр.90, стр.91)
Рычажки фиксации секции
термозакрепления
При извлечении застрявшего листа надавите на
эти рычажки (в направлении "вниз") и удалите
лист.
(стр.91)
Фотопроводящий барабан
На поверхности барабана образуется копируемое
изображение.
Направляющая секции термозакрепления
Открывается при извлечении застрявшего листа.
(стр.92)
19 17
22
23
21 20
24 25
18
27 26
10
11
12
13
14
15
16
17
18
19
20
Секция термозакрепления нагревается
до высокой температуры. Не
прикасайтесь к ней при извлечении
застрявшего листа, в противном
случае, возможны ожоги и иные
негативные последствия для здоровья.
На передней панели корпуса аппарата Вы
можете увидеть наименование модели.
21
22
23
24
25
26
27
