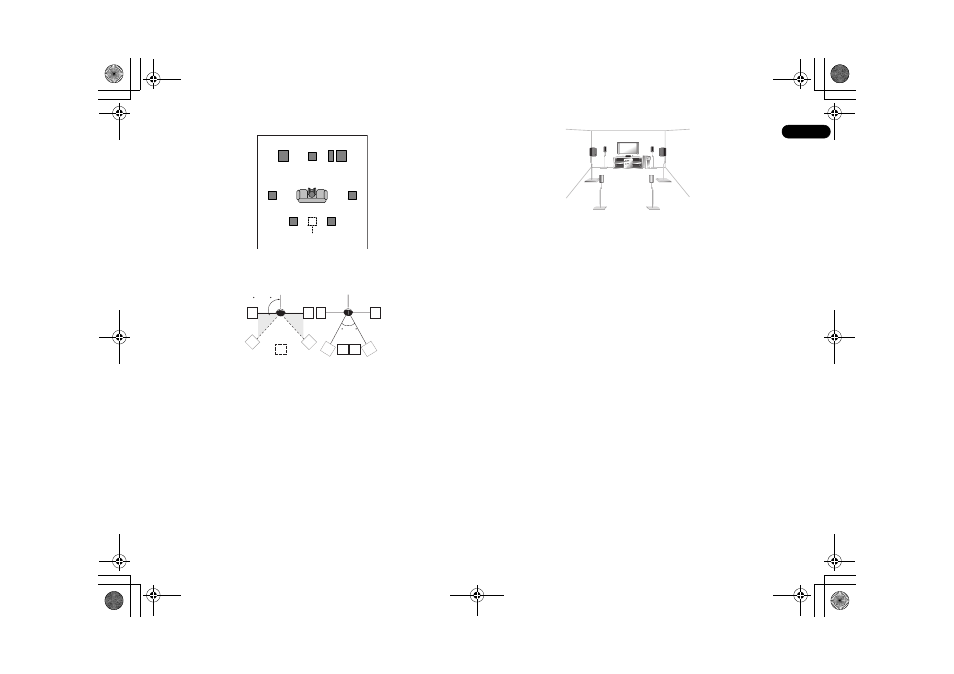

Установка громкоговорителей: вид сверху
Вы можете обратиться к схеме установки громкоговорителей объемного звучания на стр. 6.
.
На схемах ниже показаны рекомендуемые варианты размещения громкоговорителей объемного
звучания и задних громкоговорителей объемного звучания. На первой схеме (рис. A) показано
размещение с одним подключенным задним громкоговорителем объемного звучания (или без него).
На второй схеме (рис. Б) показано размещение с двумя задними громкоговорителями объемного
звучания.
Установка громкоговорителей, 7.1-канальная схема: объемный вид
Левый
объемного
звучания
Правый
объемного
звучания
Положение для
прослушивания
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель
Левый
задний
громкогово-
ритель
объемного
звучания
Правый
задний
громкогово-
ритель
объемного
звучания
Oдиночный задний
громкоговоритель
объемного звучания
рис. А
рис. Б
LS
(ЛО)
LS
(ЛО)
SB
(ЗО)
LS
(ЛО)
RS
(ПО)
RS
(ПО)
RS
(ПО)
0 до 60
90 до 120
SBL
(ЛЗО)
SBL
(ЛЗО)
SBR
(ПЗО)
SBR
(ПЗО)
