Подключение видео компонентов
Видео разъемы
Есть три типа видео разъемов: VIDEO – обычные композитные , S-VIDEO и COMPONENT
VIDEO - компонентные. Видео сигнал через компонентный сигнал передается с наилучшим
качеством.
Если Ваш видео компонент оборудован S-Video или компонентным разъемом, используйте эти
подключения: соедините выходной разъем S-Video компонента-источника с входом S-VIDEO
этого ресивера, или компонентный выход на источнике с входным разъемом COMPONENT
VIDEO на ресивере.
· Каждый тип разъемов работает независимо, сигнал, поступивший через разъем
определенного типа, выходит через разъем этого же типа.
· Если Вы сделали подключения с помощью разъемом S-Video, то не требуется выполнять
композитные подключения. В случае подключения обоих типов разъемы S-Video имеют
приоритет.
· Вы можете использовать вход для компонентных гнезд COMPONENT VIDEO проверив
соответствие подключаемого компонента в его руководстве.

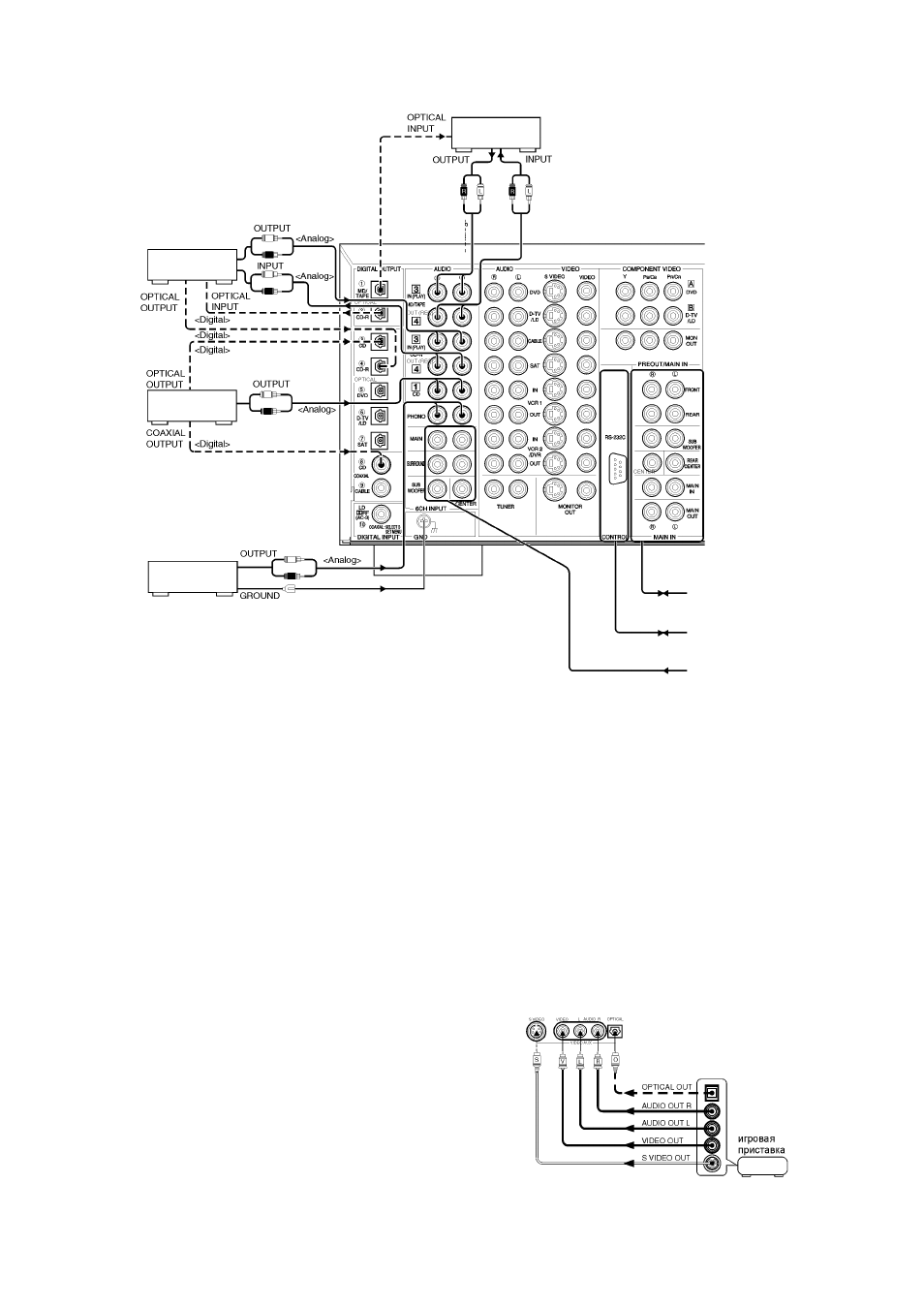

Разъемы VIDEO AUX (на передней панели)
Эти гнезда используются для подключения
портативных источников, например, игровой
приставки.
Примечание: если проигрыватель LD оборудован
выходом Dolby Digital RF, то для подключения
следует использовать RF демодулятор.
MD рекордер /
кассетная дека
CD
рекордер
CD
проигрыватель
К / от внешнего
усилителя
К / от внешнего
контроллера
От внешнего
декодера
Проигрыватель
винил. дисков
