Антенны, Ру сский яз ык, Изменение установок входа hdmi – Инструкция по эксплуатации Panasonic SA-XR70
Страница 7
7
R
Q
T
7526
РУ
ССКИЙ
ЯЗ
ЫК

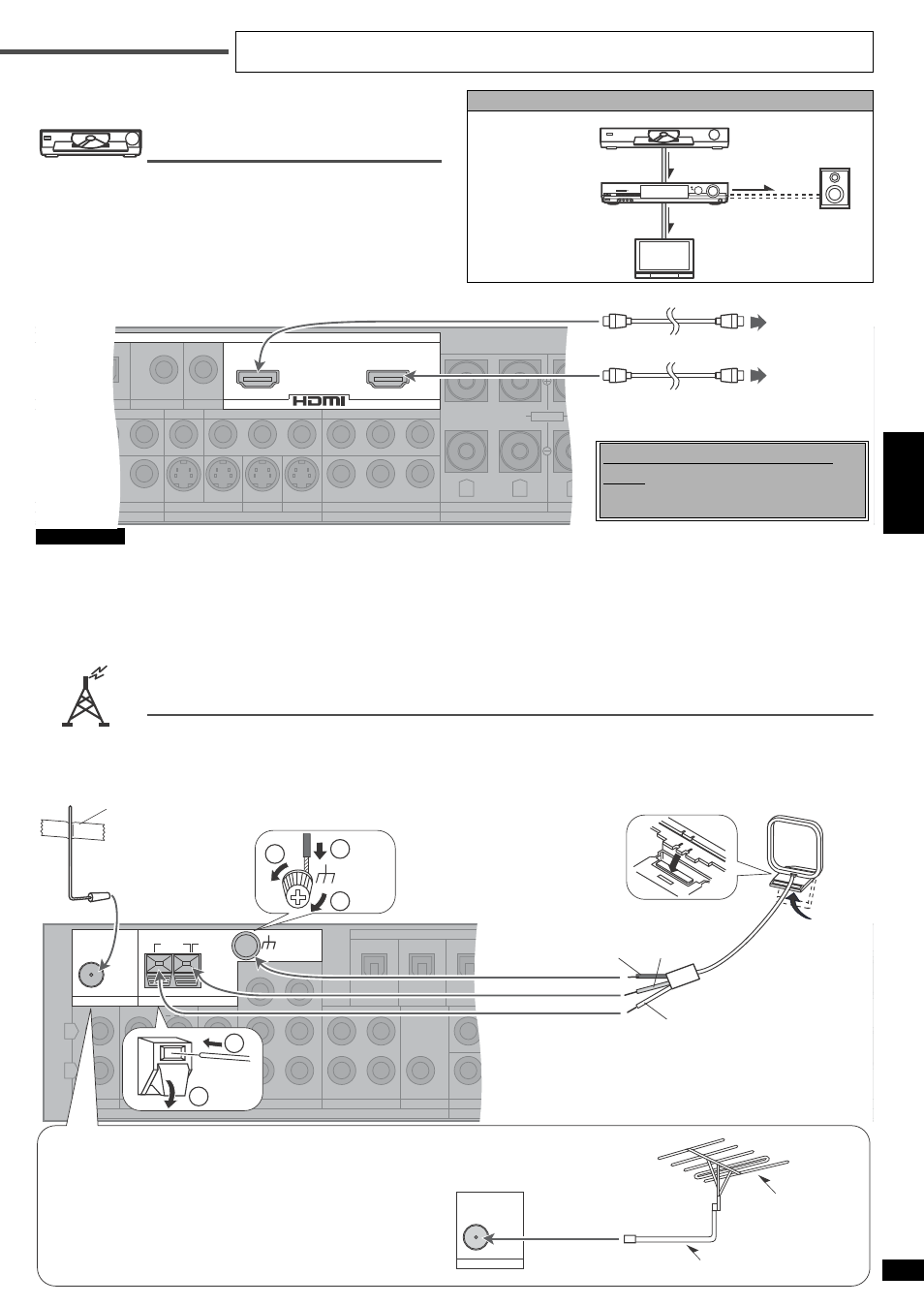

Воспроизведение
дисков DVD, используя
соединения HDMI
“HDMI” (High-Definition Multimedia Interface) – это стандарт, который
делает возможной передачу видео и аудио сигналов высокого
качества, используя один кабель.
Вы можете получать большое удовольствие от этого аппарата при
помощи простых соединений для видео сигналов высокого качества,
PCM, Dolby Digital, DTS и аудио сигналов DVD-Audio.
Когда начинается передача сигнала, на аппарате горит индикатор
“HDMI”.
Путь прохождения сигнала HDMI
Этот аппарат
ТВ
Динамики
Проигрыватель DVD
или
записывающее
устройство DVD
Аудио и видео
Аудио
Видео
35
Периферийное оборудование и кабели покупаются отдельно, если не указано обратное.
Для подсоединения оборудования обращайтесь к соответствующим инструкциям по эксплуатации.
Примeчаниe
• Чтобы выполнить цифровую запись с входного источника HDMI, подсоедините записывающее оборудование к разъему DIGITAL OPTICAL
OUT этого аппарата, как показано на стр. 10. (Относительно подробностей о выполнении записи обращайтесь к стр. 26.)
• Если подсоединенный проигрыватель DVD или записывающее устройство DVD не может выводить аудио сигналы в цифровом виде с дисков
DVD-Audio (он может быть аппаратом с функцией HDMI Вер. 1.0), подсоедините его через аналоговые разъемы DVD/DVD 6CH.
(á стр. 4).
• Видео и аудио сигналы DVD аппарата не передаются непосредственно на ТВ, когда Вы переводите аппарат в режим ожидания. Чтобы
воспроизводить DVD только на ТВ, подсоедините проигрыватель DVD или записывающее DVD устройство непосредственно к ТВ.
(Относительно дальнейших подробностей обращайтесь к инструкции по эксплуатации подсоединенного оборудования.)
Антенны
(TV) IN
OPTICAL1
OPTICAL2
(DVR) IN
COAXIAL2
(CD) IN
OUT
SUBWOOFER
OUT
IN
DVR/VCR1
MONITOR OUT
TV MONITOR OUT
Y
P
B
P
R
IN
IN
IN
TV
DVD
DVR/VCR1
Y
P
B
P
R
Y
P
B
P
R
TV IN
S VIDEO
DVD IN
COMPONENT VIDEO
SURROUND
SPEAKERS (6
∼16Ω)
AC IN
∼
R
L BACK
COAXIAL1
IN
DVD
VIDEO
MONITOR OUT
IN
TV
(DVD) IN
FRONT B
CENTER
FRONT A
R
L
R
L
BI-WIRE
HF
LF
DIGITAL
OUT
(DVD) IN
TV
HDMI
(AV IN)
DVD
HDMI
(AV OUT)
Изменение установок входа
HDMI
Вы можете изменить входные установки
для разъема HDMI (á стn. 12 или 14).
IN
CD
L
R
REC(OUT)
PLAY(IN)
TAPE
IN
TV
DVR/VCR1
OUT
IN
OUT
OPTICAL
(TV) IN
OPTICAL1
OPTICAL2
(DVR) IN
COAXIAL2
(CD) IN
OUT
SUBWOOFER
OUT
IN
DVR/VCR1
MONITOR OUT
TV MONITOR OUT
Y
P
B
P
R
IN
IN
IN
TV
DVD
DVR/VCR1
Y
P
B
P
R
Y
P
B
P
R
TV IN
S VIDEO
DVD IN
COMPONENT VIDEO
DIGITAL
CENTER SUBWOOFER
SURROUND
FRONT
DVD/DVD 6CH
AUDIO
COAXIAL1
IN
DVD
VIDEO
MONITOR OUT
IN
TV
(DVD) IN
SECOND AUDIO OUT
HDMI
(DVD) IN
OUT
FRONT A
R
75
Ω
LOOP
EXT
FM ANT
AM ANT
LOOP ANT
GND
1
2
2
1
3
LOOP ANT
GND
FM ANT
75
Ω
Черный Красный
Клейкая лента
Белый
Наружная FM-антенна
• Отсоедините комнатную FM-антенну.
• Антенна должна быть установлена
квалифицированным специалистом.
Комнатная FM-антенна
(прилагается)
Зафиксируйте другой конец антенны в
месте наилучшего приема.
Рамочная AM-антенна (прилагается)
Провод антенны не должен касаться
кассетных дек, DVD плееров и других
шнуров.
Наружная
FM-антенна
75 Ом коаксиальный кабель
